Serie 210

För nya konstruktioner rekommenderar vi den tekniskt optimerade e-kedjeserien E4.21 från igus® E4.1 bygglåda.

Om du har frågor kring detta, var god vänd dig till din igus® kontaktperson. Tack för din förståelse till serien E4.21

Här kan du konfigurera ditt E-kedjesystem individuellt. Alla uppgifter och ändringar läggs till i stycklistan, som finns längst ner på sidan.

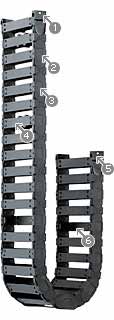

Serie 210 - kedja, med tvärslåar i varje länk

1. Fästmöjlighet runt om
2. Smutsavvisande ytterkontur
3. Snygg design
4. Standard-/låsavdelare
5. Dragavlastande element kan integreras
6. Tvärslåarna kan lossas på båda sidor

Innerbredder Bi: 30 bis 120 mm
Böjningsradier R: 38 till 200 mm
Delning: 30,5 mm per länk = 33 länkar/m
(1007mm)

När tar jag serie 210

När ett tyst utförande behövs
Vid mycket höga hastigheter och/eller accelerationer
För långa förflyttningsvägar
För höga extralaster

När tar jag inte serie 210

När man vill ha en extremt lågvibrerande e-kedja
system E3
När en e-kedja eller ett e-rör som kan fällas upp på ena sidan önskas av kostnadsskäl
E2/000 e-kedja
Om man vill ha ett e-rör som kan fällas upp på ena sidan till ett lågt pris
E2 R100

Leveransprogram och inbyggnadsmått


Art.-nr :
Innerbredd Bi [mm]:
Böjningsradie R [mm]:
Förflyttningsväg S [mm]:
Fixpunkt dM [mm]:
Kedjelängd^** [mm]:
Antal kedjelänkar :
Ytterbredd Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Vikt per länk [g]:
Vikt [kg/m]:
* Nödvändig fri installationshöjd är HF = H + 30 mm (vid 1,5 kg/m extralast), detta bör beaktas vid alla typer av applikationer. Samråd med oss vid särskilt trånga platsförhållanden.
** Den beräknade längden motsvarar kedjelängden utan monteringsfästen.

A=medbringare, B=fast punkt
Delning: 30,5 mm
länkar per m: 33 länkar
Förflyttningsväg: S
Kedjelängd = S/2 + K

Ostöttad längd

Den ostöttade längdens beroende av extralasten
X-axel: Ostöttad längd i m FLB/FLG
Y-axel: Extralast ikg/m
Nedre skala: Förflyttningsväg S i m
FLB = Ostöttat med tillåten nedhängning
FLG = Ostöttad med rak överpart

Prisindex:

Öppningsprincip :

Personlig kontakt

Applikationsexempel 3D-CAD Beställning av varuprov och kataloger Expertsamtal om Energikedja Livslängdskalkyl PDF-fil Frågor till Produktexperten

Konstruera med igus®

Tyst utförande

Integrerat fästsystem

Variationsrik inre avdelning

14 bredder och 9 böjningsradier

KonstruktionsuppgifterMer information om "ostöttad applikation"

KonstruktionsuppgifterMer information om "glidande applikation"

Monteringsanvisningar

Andra inbyggnadssätt

Tekniska data

Dragavlastningar

Konfigurera inre avdelning och kablar

1. Avdelare

2. Hyllplan

Leveransprogram


omonterad	monterad
Per . kedjelänk

Använd vår Konfigurator för att snabbt och enkelt skapa inre avdelningar och tillfoga kablar med hjälp av dra & släpp.

Starta Konfiguratorn


Art.-nr :

st Lägg till i stycklistan

Online Services:


Art.-nr :

st Lägg till i stycklistan

Online Services:

Variant 1: Avdelare

Avdelare kan placeras var som helst i kedjans tvärsnitt och är skjutbara. Standardavdelaren art.-nr T2102 används för vertikal indelning. Tack vare sina urtag kan den dessutom användas för enkla vertikala / horisontella indelningar. Genom speciella urtag i öppningsslåarna på E-kedjan av serie 210 kan låsavdelaren art.-nr T2111 låsas i steg om 2 mm.

Leveransprogram


omonterad	monterad
Per . kedjelänk

Använd vår Konfigurator för att snabbt och enkelt skapa inre avdelningar och tillfoga kablar med hjälp av dra & släpp.

Starta Konfiguratorn


Art.-nr :

st Lägg till i stycklistan

Online Services:


Art.-nr :

st Lägg till i stycklistan

Online Services:


Bredd [mm]:
Art.-nr :

st Lägg till i stycklistan

Online Services:

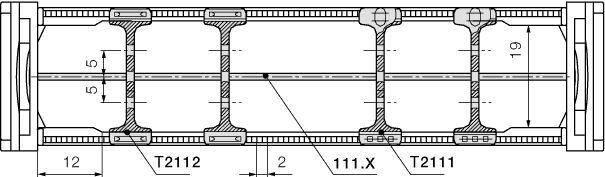

Variant 2: Hyllplan

Den här möjligheten rekommenderas vid användning av många tunna kablar med liknande eller samma diameter. Grunden utgörs av avdelaren T2102, genom vilken genomgående hyllor placeras. Genom speciella urtag i öppningsslåarna på E-kedjan av serie 210 kan låsavdelaren art.-nr T2111 låsas i steg om 2 mm.

Monteringsfästen

Plast - pendlande

Plast, pendlande på ena sidan

Korrosionsbeständigt

Universellt monterbar

För korta och långa förflyttningsvägar

För trånga installationsförhållanden

För fasta förbindelser

Art.-nr :

Dragavlastningar

Styrrännor

Styrränna "Super-Alu", "Basic"

1. Rännans sidodel, aluminium, 2 m

2. Glidskena, plast, 2 m

3. Glidlister av plast*, på sidan, 2 m

4. Låsklack, aluminium

5. C-Profil, förzinkat stål

6. Insex M6 x 16

7. Glidmutter M6

8. Kopplingsdetalj "Basic", plast

10. Dämpningsprofil, gummi

*utan glidlister på förfrågan

"Super-Alu" ränna - igus® standard vid styrrännor

"Super"-Alu rännan är en byggsats av styrrännor för långa förflyttningsvägar (när E-kedjor lägger sig på varandra). "Super"- Alu-rännan är levererbar i enkla och kostnadseffektiva "grundutföranden" och kan utökas för krävande anläggningsbyggnad. P.g.a. denna universella användbarhet rekommenderar igus® den standardmässigt vid styrrännor.

Många olika sorts fästmöjligheter med vinkelfäste, låsklack, kopplingsdetaljer
Glidlister skyddar mot nötning på sidan vid höga hastigheter
Korrosionsbeständig genom havsvattenbeständigt aluminium
Flexibel montering - fastsättning på underkonstruktion oberoende av profillängder och skarvar


Art.-nr :

st Lägg till i stycklistan

Online Services:


Art.-nr :

st Lägg till i stycklistan

Online Services:


Art.-nr :

st Lägg till i stycklistan

Online Services:


Art.-nr :

st Lägg till i stycklistan

Online Services:

KonstruktionsuppgifterMer information om "glidande applikation"

Mycket goda slitage- och ljudvärden
Mycket enkel och universell montering

1. Kopplingselement

2. Glidskena av plast

3. Låsklack

4. Glidlister

5. C-profiler

Stycklista

Personlig kontakt

Allmänna affärsvillkor Prägling Allmänna noteringar Dataskyddsdeklaration

hängande max. [m]	40
stående max. [m]	3
ostöttat på sidan [m]	1
långa förflyttningsvägar max. [m]	120
cirkelformad	med efterarbete

Material kedjelänkar	igumid G
Tillåten temperatur min. [°C]	-40
Tillåten temperatur max. [°C]	120
Glidhastighet max. [m/s]	10
Acceleration glidande max [m/s²]	50
Hastighet FLG max. [m/s]	20
Acceleration FLG max [m/s²]	200
Hastighet FLB max. [m/s]	3
Acceleration FLB max [m/s²]	6
Brandfarlighetsklass kedjelänkar	VDE 0304 IIC UL94 HB
