Drone in a box

Leichte, wartungsfreie Komponenten für Drohnengaragen

Die meisten Drohnenflüge werden manuell gesteuert („hands-on piloting“). Per Smartphone und/oder Fernsteuerung wird das Abheben initiiert, geflogen und gelandet. Dabei steht der Pilot in direkter Nähe zur Drohne, um sie im Sichtbereich zu haben. Nach etwa 20 bis 30 Minuten ist die Akkukapazität aufgebraucht und der Anwender muss die Drohne per Ladekabel an einer Steckdose laden. Diese Vorgehensweise ist für viele industrielle Anwendungen unpraktisch, unwirtschaftlich und nicht praktikabel.

Das Drone-in-a-box-Prinzip

Mit einem Drone-in-a-box-System kann man Drohnen automatisch und autonom fliegen lassen. Dazu braucht es typischerweise drei Komponenten:

Eine Drohne, die sich automatisiert aufladen lässt – etwa durch Ladekontakte an den Landekufen, ein Geschirr, das man einer normalen Drohne anlegt, oder einen automatisierten Akku-Tausch in der Box.
Die Box dient als Start- und Landeplattform für die Drohne. Sie ist so konzipiert, dass sie die Drohne aufladen oder den Akku automatisiert wechseln kann. Während des Ladeprozesses oder in Phasen, in denen die Drohne nicht fliegen soll, dient die Box als sicherer Aufbewahrungsort.
Eine Steuerungssoftware plant und steuert Flugaufträge und -routen.

Im Januar 2021 hat die US-amerikanische Luftfahrtbehörde FAA die ersten komplett autonomen, kommerziellen Drohnenflüge genehmigt. Ein Unternehmen mit Sitz in Massachusetts erhielt die Erlaubnis, Drohnen ohne Hands-on-Steuerung oder direkte Beobachtung durch einen Piloten zu betreiben. Der Betrieb ist zwar nur in ländlichen Gebieten und Höhen unter 122 Metern (400 Fuß) erlaubt, die Genehmigung ist dennoch ein bedeutender Schritt bei der Ausweitung der kommerziellen Anwendungen von Drohnen für Landwirte, Postunternehmer, Kraftwerkbetreiber und andere Kunden.

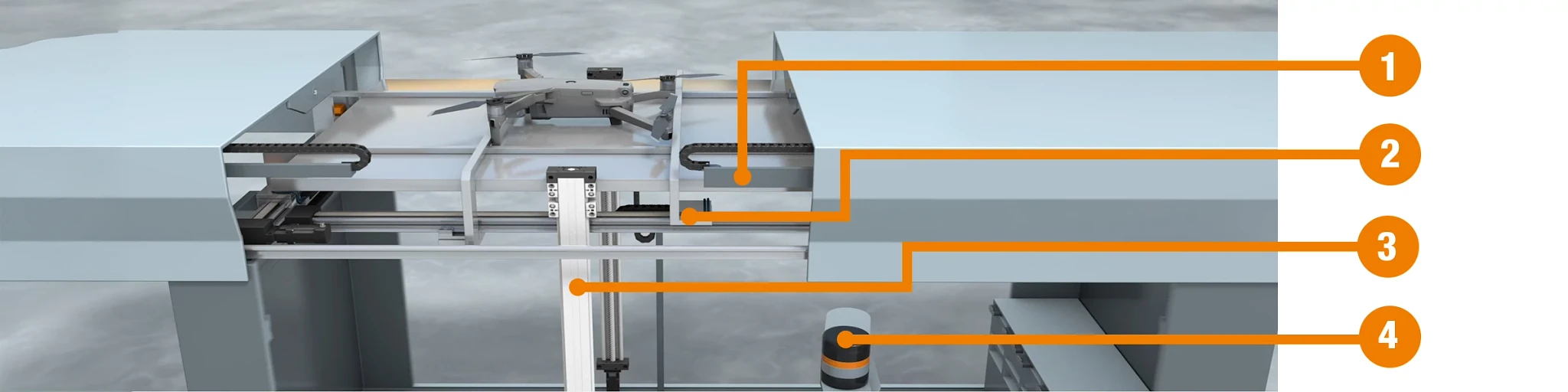

motion plastics för drönarboxen

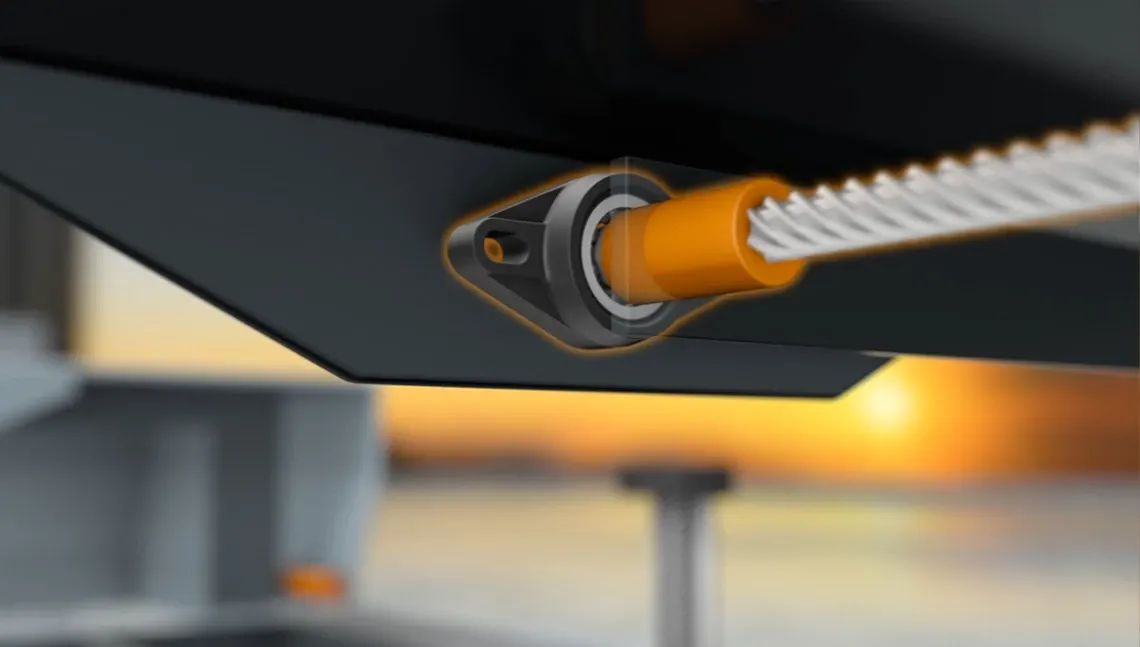

1. Öffnen und Schließen des Deckels

Steilgewindespindel dryspin DST-LS mit Flanschgewindemutter dryspin DST-JFRM
2-Loch-Flanschlager igubal FOM
Energiekette Serie E2 mini
Sonderschrittmotor mit Spritzschutz MOT-ST
drylin Motorsteuerung
Teleskopschiene drylin NT

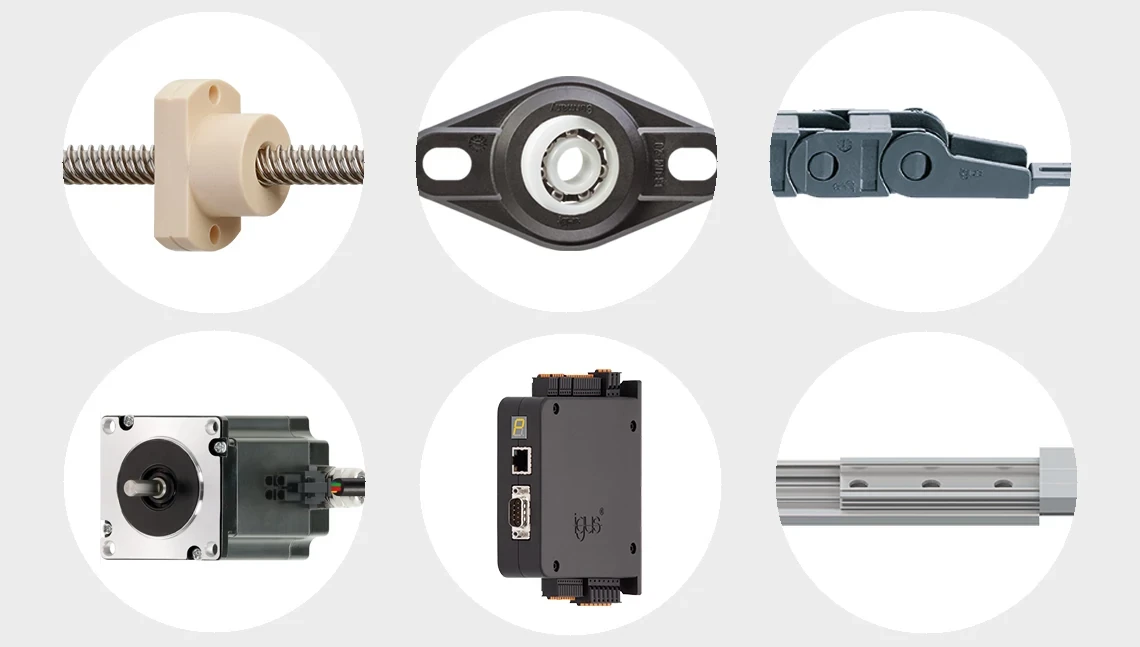

Olika produkter för användning i drönarlocket

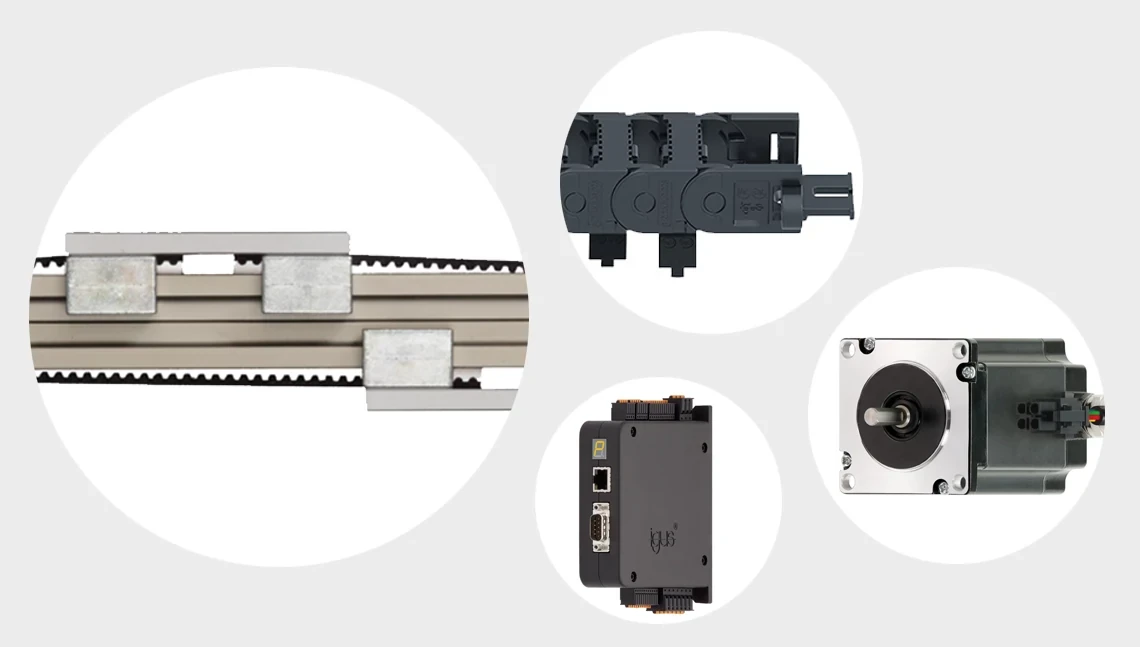

2. Zentrieren der Drohne

Gegenläufige Zahnriemenachse ZLW-0630-OD
Energiekette E2 micro
Sonderschrittmotor mit Spritzschutz MOT-ST
drylin Motorsteuerung

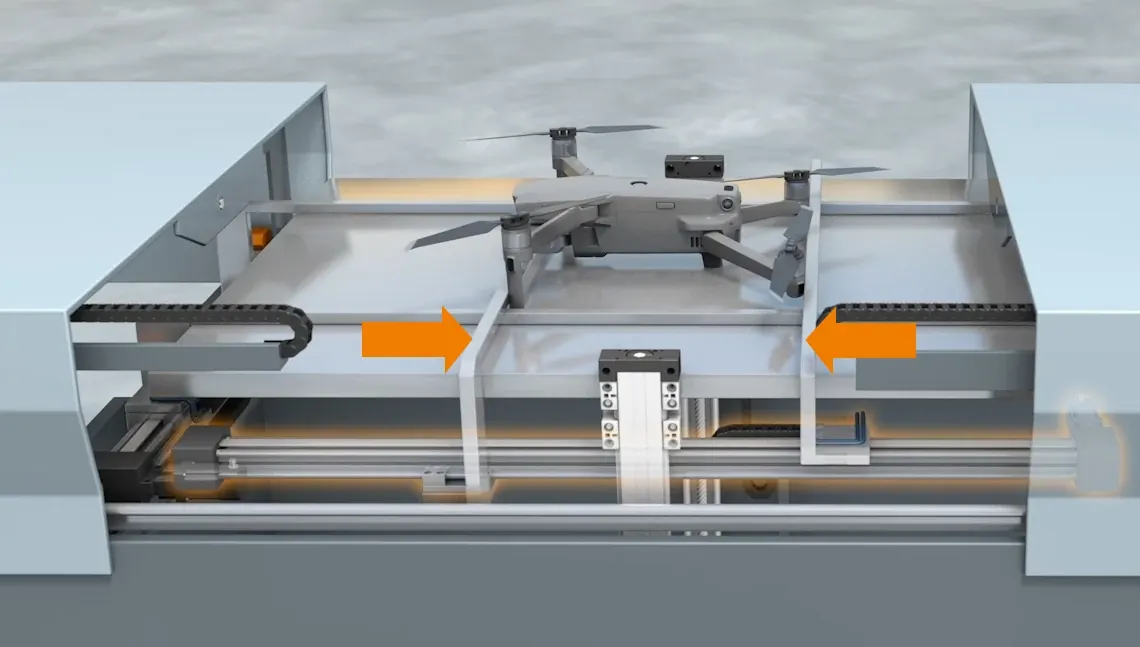

drylin skenor för centrering av drönaren

3. Heben und Senken der Landeplattform

Spindellinearführungen SLW-0630
Energiekette E2 mini
Sonderschrittmotor mit Spritzschutz MOT-ST
drylin Motorsteuerung

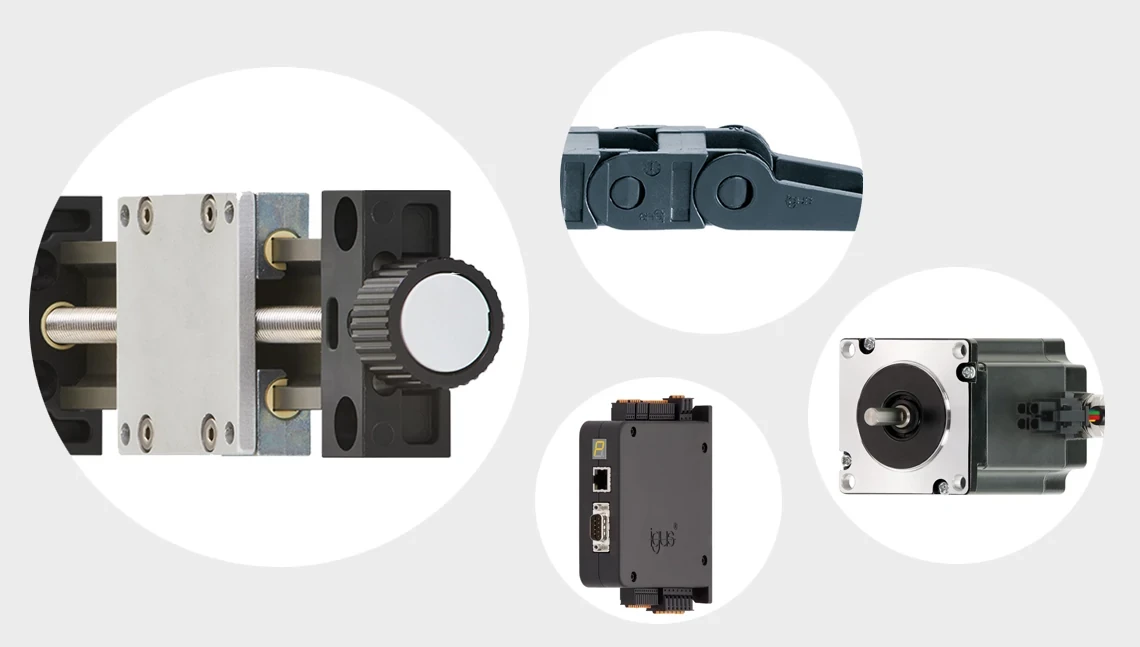

Spindellinjärstyrningar SLW-0630 och e-kedja E2 mini

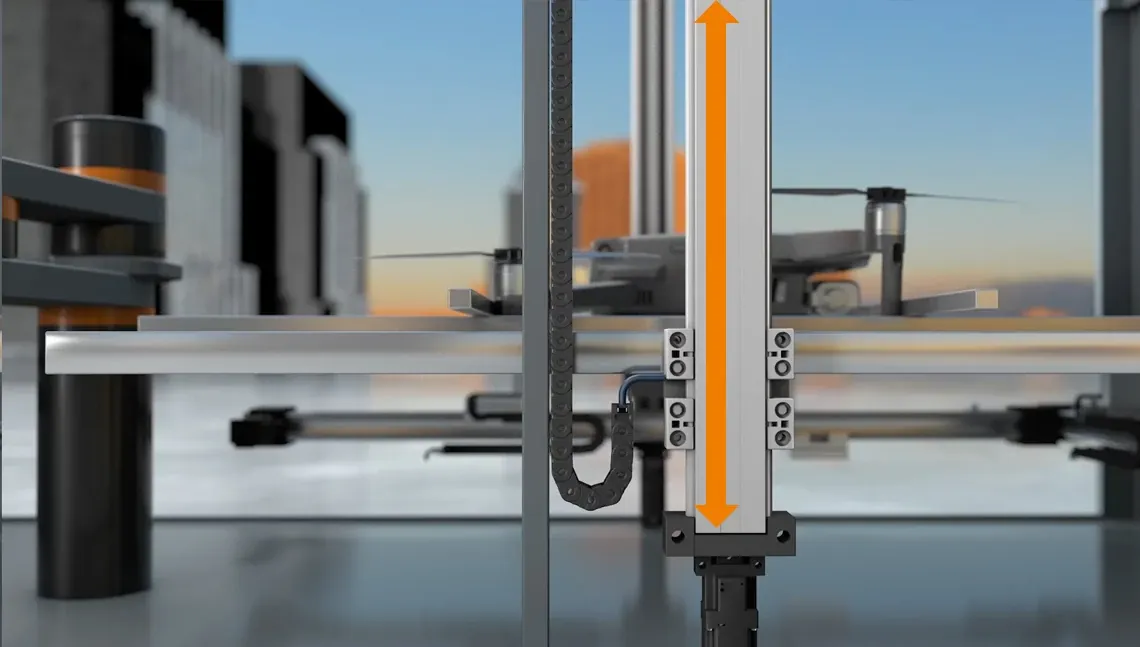

dryspin spindlar för att höja och sänka landningsplattformen

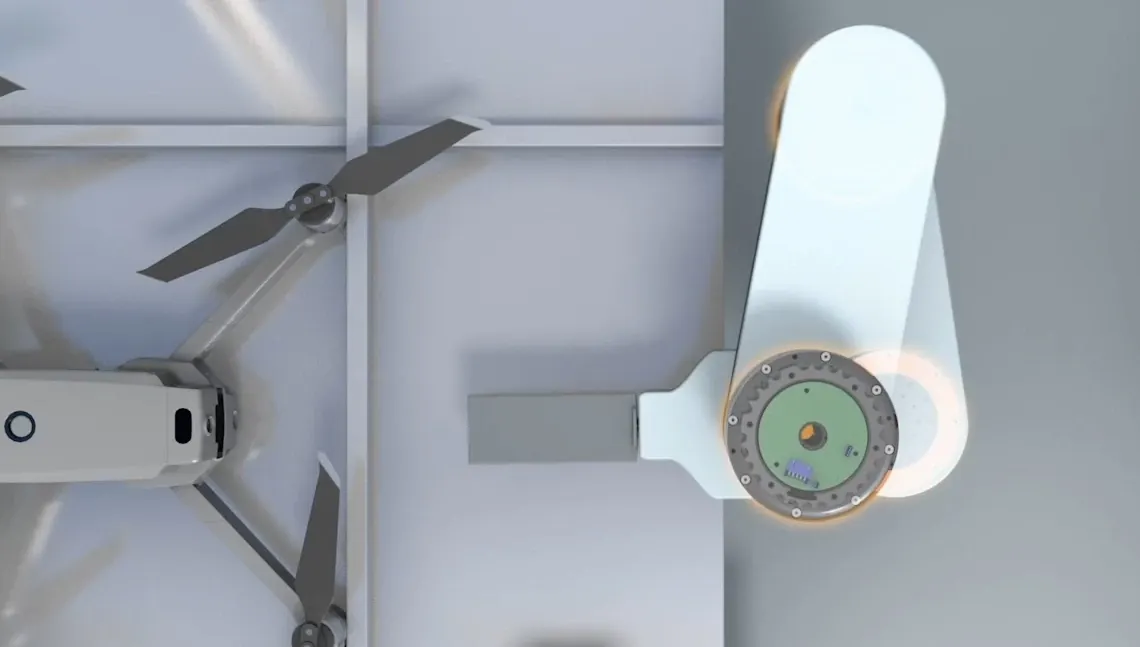

4. Austausch der Batterie

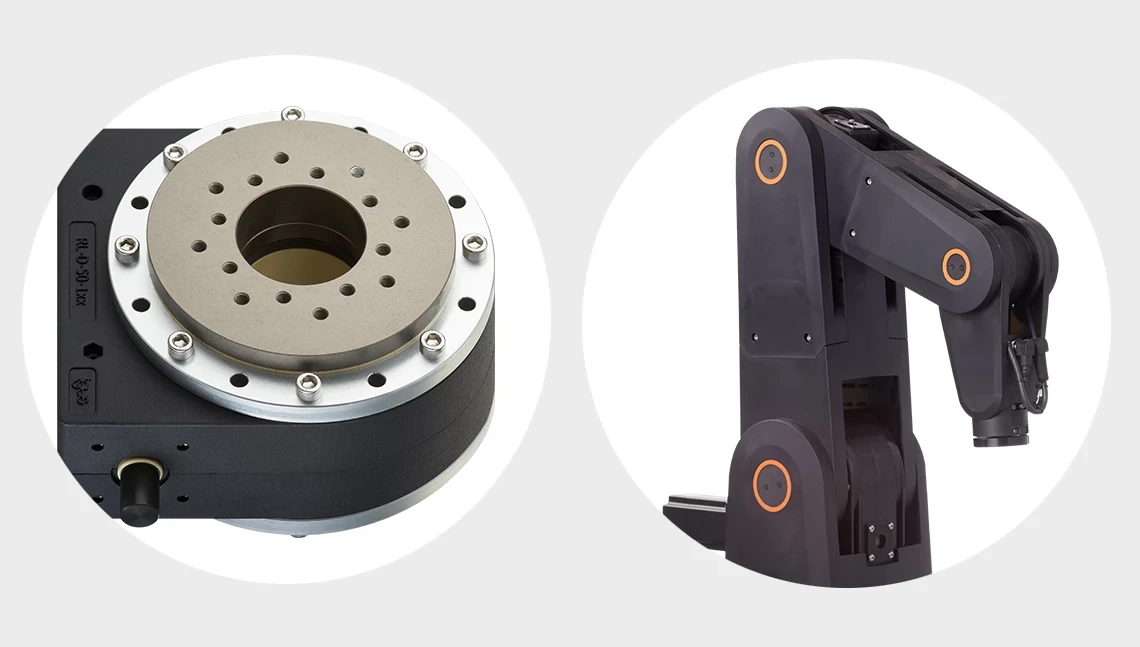

Schneckengetriebe RL-D
Low-Cost-Roboter RL-DP-4

Einsatzgebiete

Für die Drone in a Box gibt es zahlreiche Anwendungsbereiche, hier einige Beispiele:

In der Sicherheitsindustrie wird das Konzept eingesetzt, um im Fall eines Alarms automatisch zu starten, zum Ort des Alarms zu fliegen und Nahaufnahmen vom Tatort zu liefern. Denkbar sind auch geplante regelmäßige Patrouillenflüge. Darüber hinaus haben Unternehmen die Technologie bereits eingesetzt, um die Sicherheit bei Großveranstaltungen zu unterstützen.
In der Landwirtschaft ist das Konzept bereits erfolgreich für Inspektions- und Vermessungsaufgaben im Einsatz. Mit Spezialkameras an der Drohne lassen sich Veränderungen in der Vegetation frühzeitig erkennen.
In der Instandhaltung von Fabriken oder Kraftwerken werden Drones in a Box genutzt, um Luftaufnahmen und Daten der Fabriken in Echtzeit an das Personal zu streamen. Dies kann helfen, z.B. Gas- / Wasserlecks zu erkennen oder notwenige Wartungen aufzudecken.
Packstationen haben sich in vielen Teilen der Welt bereits als praktische Möglichkeit der zeitunabhängigen Paketaufgabe durchgesetzt. Wenn man diese Stationen um Start- und Landeplätze für Drohnen erweitert, lassen sich in Zukunft zahlreiche Paketzustellungen automatisieren.

Wartungsfreie Linearlagertechnik in Drohnen-Hangars

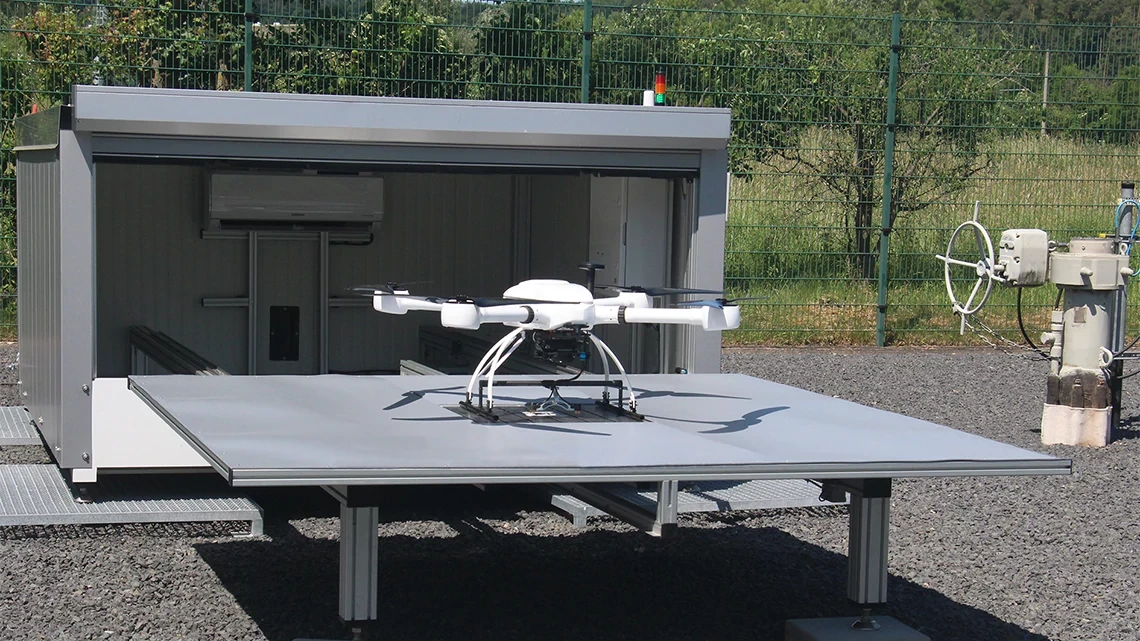

Das Unternehmen exabotix bietet Drohnen an, die für die Inspektion von Gaspipelines automatisch zu Inspektionsflügen starten. Damit diese an den entlegensten Orten starten und wieder landen können, hat der Anbieter auch eigene Drohnen-Hangars entworfen. Das zentrale Bauteil dieser Hangars – eine um 4,5 Meter ausfahrbare Plattform mit der Drohne darauf – verfährt dank drylin W Führungsschienen komplett schmier- und wartungsfrei.

Till användarrapporten
