Polysorb tallriksfjädrar av plast

Tallriksfjädrar är i axelriktningen belastbara brickor som är tallriksformade i axiell riktning. Tallriksfjädrar medger ett bättre utnyttjande av utrymmet än andra typer av fjädrar. De är särskilt lämpade för konstruktioner som kräver liten fjädringsväg.
+

När tar jag Polysorb tallriksfjädrar?

för framställandet av speciellt plana fjäderkarakteristika som med metall är mycket komplicerade (slitsad konstruktion) att åstadkomma

vid utjämnande av axialspel och tillverkningstoleranser

vid svängningskompensation

vid ljuddämpning

om ett antimagnetiskt material önskas

för elektrisk och värmeteknisk isolation

–

När tar jag inte Polysorb tallriksfjädrar?

när konstant fjäderkraft över stora temperaturområden behövs

när hög fjäderkraft önskas

Tallriksfjäderns fjäderväg är relativt liten. Därför kombinerar man i praktiken flera tallriksfjädrar. Tallriksfjädrar med växlande riktning höjer hopfjädringsvägen proportionellt till antalet, varvid den totala fjäderkraften är lika stor som kraften av varje individuell fjäder. För att höja kraften kan tallriksfjäderna sättas i samma riktning till ett fjäderpaket.

Kemikaliebeständighet

Polysorb tallriksfjädrar är resistenta mot en mängd olika kemikalier. iglidur® A500 har ett högre motstånd än iglidur® J.

medium Beständighet
  iglidur® J iglidur® A500
Alkoholer + +
Kolväten + +
fetter, oljor inte additivt tillförda + +
Drivmedel + +
utspädda syror 0 till - +
Starka syror - +
utspädda alkalier + +
starka alkalier + till 0 +

fuktighetsabsorption

Den låga fuktighetsabsorptionen tillåter användningen i våt och fuktig omgivning.
Polysorb tallriksfjädrar absorberar fuktighet. Därigenom ändrar sig deras mekaniska egenskaper. För den ogynnsammaste applikationen - användning i vatten under en mycket lång tid - har Polysorb tallriksfjädrar fortfarande en hög fjäderkraft.

iglidur® Standardmiljö Mättad i vatten
J 18 15
A500 24 23

Höjd drifttemperatur

Höjda temperaturer leder till polymerers sjunkande styvhet. Vid den maximalt tillåtna temperaturen på +80 °C har Polysorb tallriksfjädrar fortfarande en maximal fjäderkraft på 8 N. Figuren visar fjäderkraftens beroende av omgivningstemperaturen.

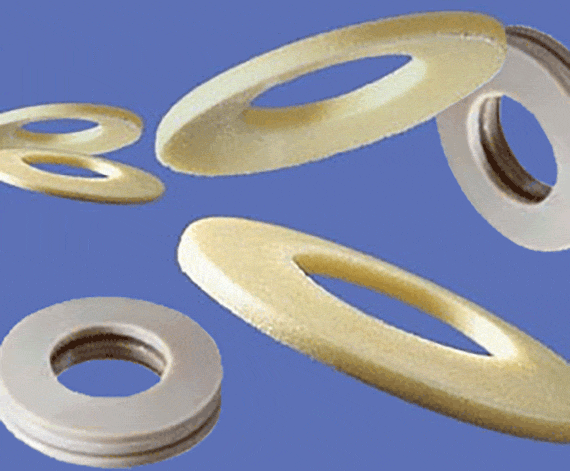

Tallriksfjädrar Polysorb

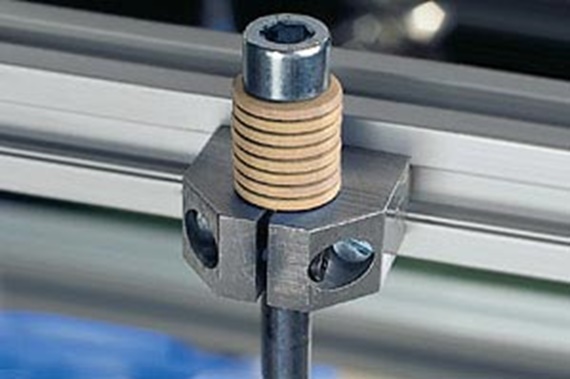

Polysorb tallriksfjädrar i långtidstest Polysorb tallriksfjädrar i långtidstest

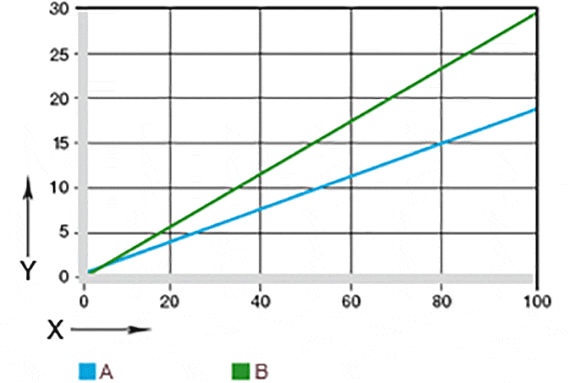

Fjäderkraft tallriksfjäder X= hopfjädring [%]
Y= fjäderkraft [N]

A = JTEM-10
B = A500TEM-10

Bild 35.1: Fjäderkraft beroende av den procentuella fjädringsvägen, mätt på byggstorlek 10

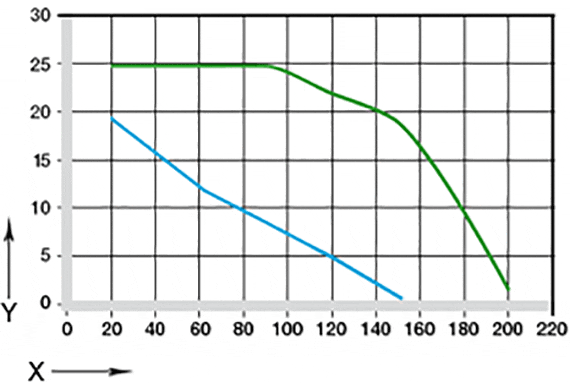

Omgivningstemperaturens inverkan på tallriksfjädrar X= omgivningstemperatur [°C]
Y= maximal fjäderkraft [N]

Bild 35.2: Omgivningstemperaturens inflytande på fjäderkraften mätt på JTEM-10
Mått enligt DIN 2093

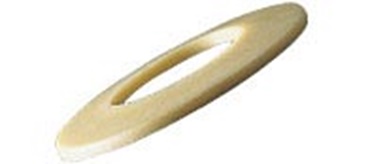

Mått tallriksfjäder

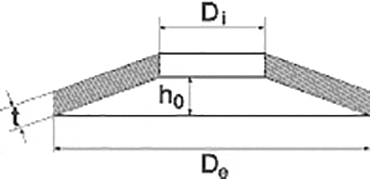

Tallriksfjäder ritning

Polysorb tallriksfjädrar leveransprogram

De [mm]:



Di [mm]:


Artikelnr* Riktvärden: fjädervägar och -krafter
  De D1 t h0 F1,0 M
  [mm] [mm] [mm] [mm] [N] [g]
Redo att skickas inom 3 - 4 arbetsdagar från lager i Köln JTEM-05 10 5,2 0,5 0,25 5 0,04 49,94 SEK Lägg i varukorg
Redo att skickas inom 3 - 4 arbetsdagar från lager i Köln JTEM-06 12,5 6,2 0,7 0,3 10 0,11 52,58 SEK Lägg i varukorg
Redo att skickas inom 3 - 4 arbetsdagar från lager i Köln JTEM-08 16 8,2 0,9 0,35 16 0,2 52,96 SEK Lägg i varukorg
Redo att skickas inom 3 - 4 arbetsdagar från lager i Köln JTEM-10 20 10,2 1,1 0,45 24 0,33 54,10 SEK Lägg i varukorg
Redo att skickas inom 3 - 4 arbetsdagar från lager i Köln JTEM-12 25 12,2 1,5 0,55 45 0,85 61,28 SEK Lägg i varukorg
Redo att skickas inom 3 - 4 arbetsdagar från lager i Köln JTEM-16 31,5 16,3 1,75 0,7 65 1,44 68,85 SEK Lägg i varukorg
Redo att skickas inom 3 - 4 arbetsdagar från lager i Köln JTEM-20 40 20,4 2,25 0,9 130 3,1 72,63 SEK Lägg i varukorg
Redo att skickas inom 3 - 4 arbetsdagar från lager i Köln A500TEM-05 10 5,2 0,5 0,25 8 0,04 82,47 SEK Lägg i varukorg
Redo att skickas inom 3 - 4 arbetsdagar från lager i Köln A500TEM-06 12,5 6,2 0,7 0,3 15 0,11 86,81 SEK Lägg i varukorg
Redo att skickas inom 3 - 4 arbetsdagar från lager i Köln A500TEM-08 16 8,2 0,9 0,35 24 0,2 101,57 SEK Lägg i varukorg
Redo att skickas inom 3 - 4 arbetsdagar från lager i Köln A500TEM-10 20 10,2 1,1 0,45 35 0,33 102,52 SEK Lägg i varukorg
Redo att skickas inom 3 - 4 arbetsdagar från lager i Köln A500TEM-12 25 12,2 1,5 0,55 70 0,85 132,39 SEK Lägg i varukorg
Redo att skickas inom 3 - 4 arbetsdagar från lager i Köln A500TEM-16 31,5 16,3 1,75 0,7 85 1,44 186,31 SEK Lägg i varukorg
Redo att skickas inom 3 - 4 arbetsdagar från lager i Köln A500TEM-20 40 20,4 2,25 0,9 150 3,1 256,28 SEK Lägg i varukorg
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

Riktvärdena för fjädervägarna och -krafterna är avrundade genomsnittsvärden.
* Material:
iglidur® J: JTEM, standard
iglidur® A500: A500TEM, hög temperatur- och/eller kemikaliebeständighet

Beteckning, beskrivning och enheter:

F = kraft
S = fjäderväg
De = ytterdiameter [mm]
D1 = innerdiameter [mm]
t = tjocklek separat tallrik [mm]
h0 = maximal fjäderväg [mm]
F1,0 = fjäderkraft vid 100 % nedfjädring [N]
M = vikt separat tallrik [g]
