  1. Hem
  2. Linjärsystem
  3. Linjärglidstyrning i lågprofil NW-02-40

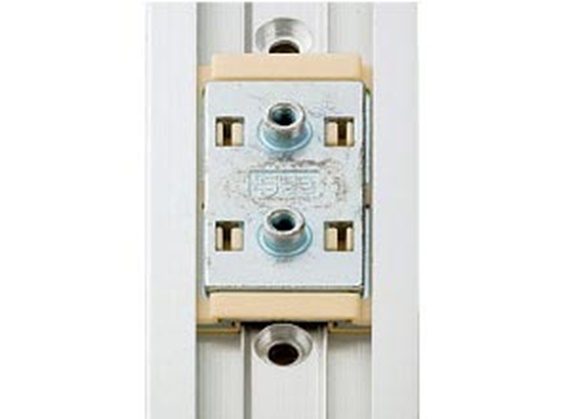

drylin® N - linjärglidstyrning i lågprofil NW-02-40

Version 02 med gängat hål:

Beställningsnr. Max. skenlängder a C4 A3 C5=C6 h h1 K1* ly lz Skenvikt Pris / m
  [L max.]       min. max.       [mm2] [mm2] [g/m]
Redo att skickas inom 5 arbetsdagar från lager i Köln NS-01-40 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 487,03 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NS-01-40-UNGEBOHRT 3000 40 0 0 0 8,7 1,3 26400 970 450 435,95 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NS-01-40-AR 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 560,09 SEK Lägg i varukorg
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

Vänligen ange "Oborrad" som anmärkning för oborrade skenor.
* för cylinderskruvar med lågt huvud.

Version 02 med gängat hål:

Beställningsnr. beteckning Slädvikt
    [g]
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-02-40 Vagn fastsnäppt, styrlager 30 100,08 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-02-40-LLY Vagn fastsnäppt, frigående lager y-riktning 30 99,98 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-02-40-LLZ Vagn fastsnäppt, frigående lager z-riktning 30 99,98 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-02-40-LLYZ Vagn fastsnäppt, frigående lager y- och z-riktning 30 99,98 SEK Lägg i varukorg
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

Version 02: Mått [mm] - styrsläde

Art.-Nr. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Vikt
  ±0,35                       [g/m]
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-02-40 9,5 23 50 40 20 0 0 M4 5 6,5 30
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-02-40-LLY 9,5 23 50 40 20 0 0 M4 5 6,5 30
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-02-40-LLZ 9,5 23 50 40 20 0 0 M4 5 6,5 30
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-02-40-LLYZ 9,5 23 50 40 20 0 0 M4 5 6,5 30
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

Version 12 med gängat hål:

Beställningsnr. beteckning Slädvikt
    [g]
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-40 vagn formsprutad 30 100,08 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-40-LLY vagn formsprutad, frigående lager y-riktning 30 99,98 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-40-LLZ vagn formsprutad, frigående lager z-riktning 30 99,98 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-40-LLYZ vagn formsprutad, frigående lager y- och z-riktning 30 100,08 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-27 vagn formsprutad 12,5 60,82 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-27-80 vagn 25 116,45 SEK Lägg i varukorg
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

Version 12: Mått [mm] - styrsläde

Art.-Nr. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Vikt
  ±0,35                       [g/m]
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-40 9,5 23 52 40 20 0 0 M4 5 6,5 30
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-40-LLY 9,5 23 52 40 20 0 0 M4 5 6,5 30
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-40-LLZ 9,5 23 52 40 20 0 0 M4 5 6,5 30
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-40-LLYZ 9,5 23 52 40 20 0 0 M4 5 6,5 30
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-27 9,5 14 34 30 20 0 0 M4 5 6,5 12,5
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-27-80 0 14 80 76 60 0 1,5 M4 5 6,5 25
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

Beställning av ett komplett system

Konfiguration i färre steg:

1. Välj antalet slädar
2. Välj typ av släde
3. Ange skenlängden i mm
4. Välj slädealternativ
5. Välj skenalternativ

Observera!

Detaljinformation hittar ni ovan i ritningarna och tabellerna såväl som på de kommande sidorna. Exaktare angivning för löslagervarianten erhåller ni inom konstruktionsregleringen.
1

Inget löslager

2

Löslager i z-riktning

3

Löslager i y-riktning

4

Löslager i yz-riktning

drylin® NK - komplett system

Steg 1

Ange det önskade antalet slädar.

technical drawing
Antal slädar:
Fortsätt
drylin® N - tekniska data
drylin® N - konstruktionsreglering
Slädens längd vid version NW-12-40: 52 mm
A = M4 (max. åtdragningsmoment 1,2 Nm)
B = borrhål min. Ø 6,5
C = för cylinderskruvar M4, DIN 7984 / DIN 6912 / DIN 84, EN ISO 1707 / EN ISO 7045

Statisk bärförmåga och ytbärmoment

Tillval:

Ändkåpa för skena,
Beställningsnr.  NSK-40
Redo att skickas inom 5 arbetsdagar från lager i Köln
