Funktionsprincipen

Torrgång, utan smörjning

drylin® linjärlagersystem är gjorda för torrgång. Alla applikationer är därmed skyddade mot nedsmutsning genom fett och olja. Till och med insatser under grov smuts och sand är möjligt.

igus® testat

Okänslighet mot smuts

Partiklarna skjuts bort från kontaktytan genom själva rörelsen. Utsidan av glidaren verkar likt en avstrykare. Kontaktytan själv förblir ren.

Användningsexempel

betongfräsmaskin

Tidigare medförde nedsmutsning av kulbussningarna regelbundet blockeringar och t.o.m. förstörda axlar. Tack vare drylin® går maskinen nu helt utan störningar.

Funktionsprincipen

Tyst

Även driftljuden är avsevärt tystare tack vare funktionsprincipen "glida istället för att rulla". Inga höga driftljud genom mekanisk avrullning av hårda motgående ytor eller genom kulor som krockar.

igus® testat

tystgående

Glidrörelsen är ytterst tyst, det hörs bara ett lågt glidljud.

Användningsexempel

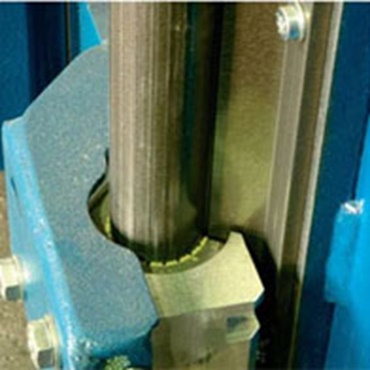

hissystem

Trots sin relativt höga hastighet rör sig denna hiss mycket tyst. Den lugna och tysta driften gjorde att man bestämde sig för användning av drylin®.

Funktionsprincipen

Rent och hygieniskt

Den smörjfria driften av iglidur® glidlager är inte bara en fördel i smutsig miljö, även i applikationer med höga krav på hygien och renhet är avsaknaden av smörjning ett viktigt kriterium.

testat

användbar i renrum

De testade drylin® guider visar en tydlig tillämpning för renrum. Följande drylin® styrningar från igus® har undersökts: N40, W10, T25 och T30.

Användningsexempel

Matning blistermaskin

Fördelarna hos drylin® W linjärglidstyrning i den här applikationen är den låga bygghöjden, avsaknaden av smörjmedel och certifieringen för renrumsanvändning från Fraunhofer-Institut.

Funktionsprincipen

Korrosionsfria och mediebeständiga

Alla iglidur® plastglidlager är korrosionsfria av naturen. Dessutom finns det specialister som tack vare hög mediebeständighet mot lutar, syror, rengöringsmedel etc. även kan användas i extrema förhållanden. - Specialister för permanent användning under vatten finns också i sortimentet.

igus® testat

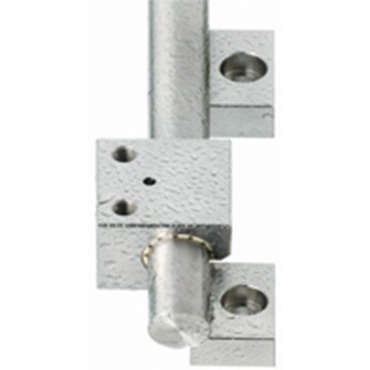

Korrosionsfri enhet

Beständigheten för linjärlagersystemen är i lika mycket beroende av motlöpsparterna. igus® byggsats kan levereras som helt korrosionsfri enhet av rostfritt stål.

Användningsexempel

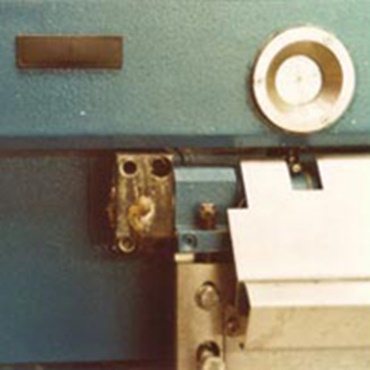

Läderspaltmaskin

Under utvecklingen av maskinen beslöt sig den ansvariga ingenjörsbyrån Dr. Dorstewitz för en omfattande användning av plastglidlager, vilka under dessa omgivningsförhållanden fungerar tillförlitligt. Sammanlagt 239 igus® glidlager är installerade i den nya maskinen.

Funktionsprincipen

högprestandepolymerer

Glidlagermaterialet i linjärstyrningen kan anpassas efter din applikation. För applikationer som ska uppfylla FDA-kraven har exempelvis materialet iglidur® A180 utvecklats.

igus® testat

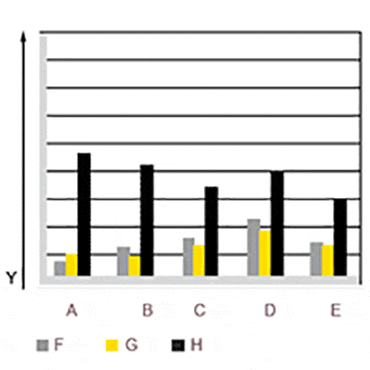

Slitagebeständiga

igus® erbjuder linjärsystem med olika material för glidelement och motgående material. Utförliga laboratorietester och många års praktiska erfarenheter har visat att iglidur® J, J200 och X på grund av sina nötningsegenskaper och friktionskoefficienter är optimala material för de flesta linjära applikationer.

Användningsexempel

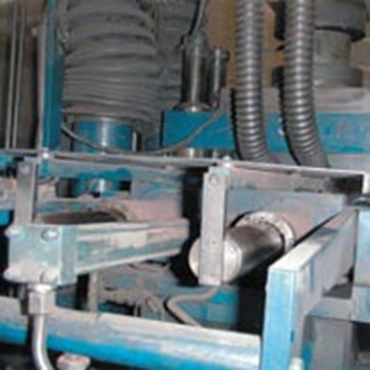

Fyllskomekanism i en press

Tack vare omställningen till drylin® R linjärglidlager kunde pressens underhållsintervall förlängas till 2 år trots hög belastning genom pulverpartiklar och slipmedel. Vid den tidigare lösningen med kulbanor måste lager och axlar bytas varannan till var tredje månad p.g.a. slitna axlar.

Funktionsprincipen

Olika skenor finns

Styrskenorna kortas till det mått du behöver. Det finns ingen minimilängd och ingen maximal slaglängd.

igus® testat

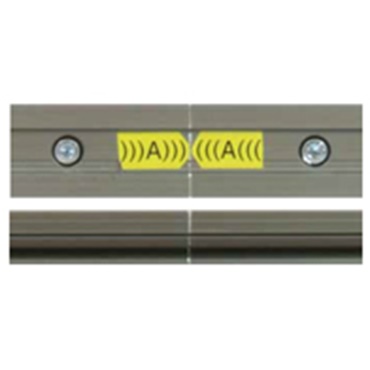

Maximala slaglängder

Styrskenor kan läggas i rad, eftersom glidelementet utan vidare kan köra över skenskarven. På så sätt kan slaglängder på över 20 meter realiseras. En tydlig markering av skarvarna underlättar monteringen.

Användningsexempel

Glasskärmaskin

Kunden bestämde sig för drylin® W på grund av prisfördelen i kombination med beständigheten mot smuts och damm.

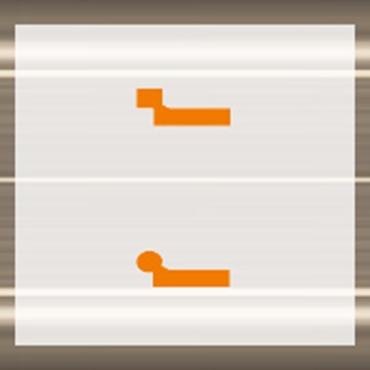

Enkelskena

Storlek (kantig): 6 - 20 mm
Storlek (rund): 10 - 25 mm

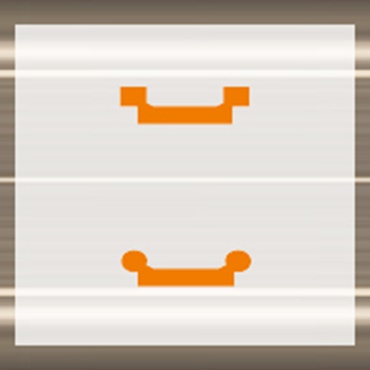

Dubbelskena

Storlek (kantig): 6 - 20 mm
Storlek (rund): 10 - 25 mm

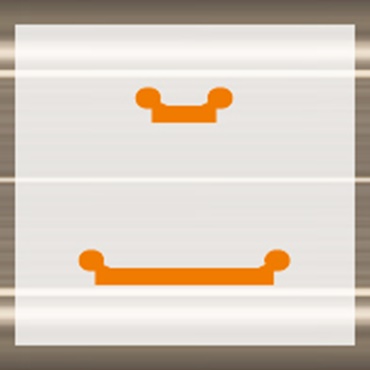

Skenbredder

Bredder: 30 - 120 mm

Funktionsprincipen

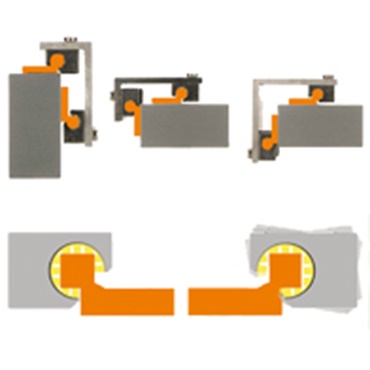

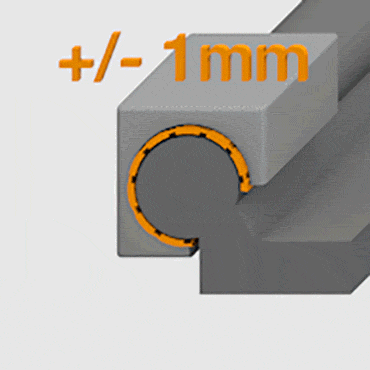

Extremt flexibel installation

drylin® W linjärstyrningar är extremt flexibla i användningen. Genom användning av frigående lager kan vinkel- och parallellitetsfel kompenseras.

igus® testat

Löslager för glidstyrning

För varje monteringsläge, horisontell, lodrät eller sidledes, finns en lämplig fast- eller löslagerlösning. Detta monteringssätt förhindrar tröghet resp. klämning av styrningen vid parallellitetsavvikelser mellan styrningarna.

Användningsexempel

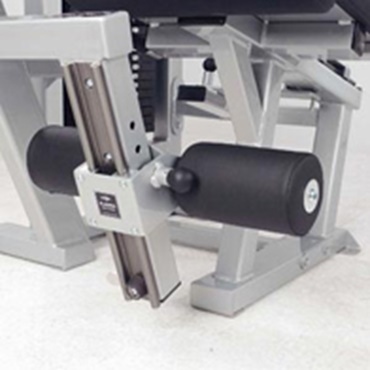

Fitnessredskap

Fit-Equip sökte kostnadssänkande lösningar jämfört med styrningarna de använt hittills. Förutom en tilltalande design skulle linjärstyrningen även vara tyst och smörjfri. Valet föll på drylin® W byggsatssystem.

Funktionsprincipen

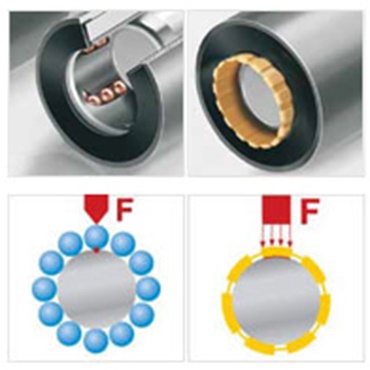

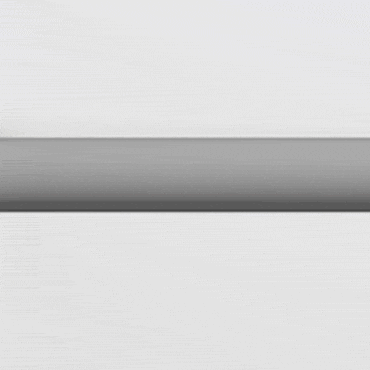

Ytkontakt

Genom användning av glidfolier av högpresterande plaster ligger glidlagret emot axeln över hela ytan. Det ger en avsevärt större kontaktyta, vilket i sin tur medför ett betydligt lägre yttryck.

igus® testat

Optimal lastfördelning

Tack vare den stora kontaktytan jämfört med punktuell last i en lösning med kulbanor kan förutom härdade axlar även mjukare, ofta billigare axelmaterial (t.ex. VA) användas.

Användningsexempel

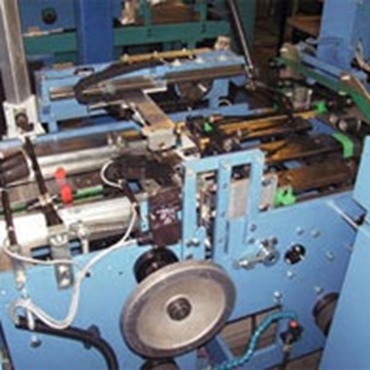

Pressmaskiner

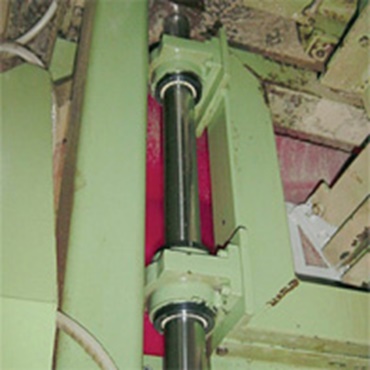

Stålaxlarnas hållbarhet i dessa pressmaskiner och detaljfångare har minst fyrdubblats. Det är alltså inte bara de tekniska fördelarna som talar för de smörjfria linjärstyrningarna, utan även i ekonomiskt hänseende lönar sig investeringen i den här utrustningen.

Funktionsprincipen

Slitagebeständiga

igus® glidlagermaterial är anpassade till det motgående materialet vad gäller friktion och nötningsegenskaper. I kombination med eloxerat aluminium uppnår man längst livslängd. Funktionen och livslängden för din applikation kan beräknas online via fritt tillgängliga livslängdsprogram.

igus® testat

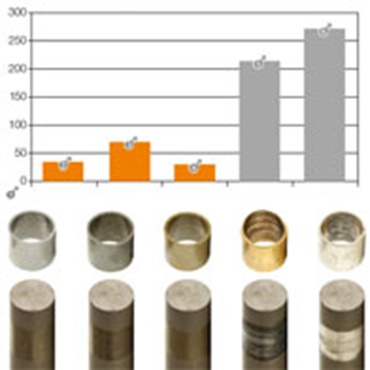

Beräkningsbara

I vår strävan att ständigt förbättra vårt produktsortiment och för att uppmärksamma Era specifika behov, granskar vi olika axelmaterial och utför omfattande tester av dessa i en mängd olika lagerlösningar i vårt igus® dry-tech®-labb.

Användningsexempel

Fyllskomekanism i en press

Tack vare omställningen till drylin® R linjärglidlager kunde pressens underhållsintervall förlängas till 2 år trots hög belastning genom pulverpartiklar och slipmedel. Vid den tidigare lösningen med kulbanor måste lager och axlar bytas varannan till var tredje månad p.g.a. slitna axlar.

Funktionsprincipen

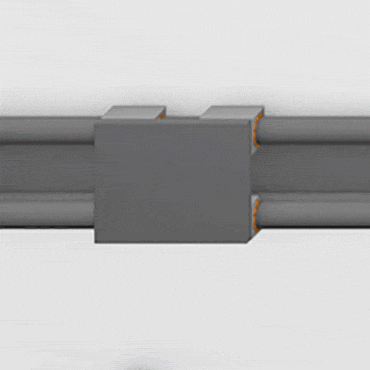

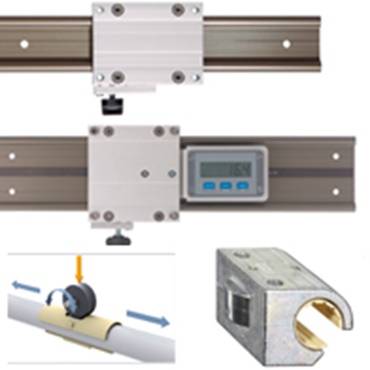

en mängd olika tillbehör

Förutom den klassiska styrningen, bestående av styrskena och styrvagn, kan linjärsystemet anpassas individuellt.

igus® testat

En mängd olika varianter

drylin® W finns som mätsystemenhet, med manuellt klämfäste, spelinställning, i rostfritt stål, som Mono-Slide och med hybridlager.

Användningsexempel

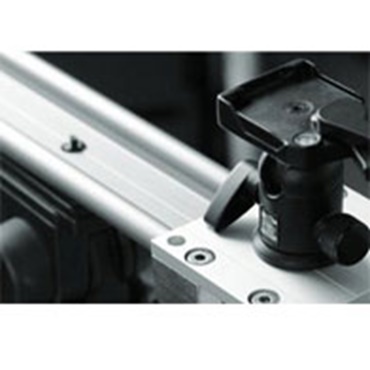

Kameraslider

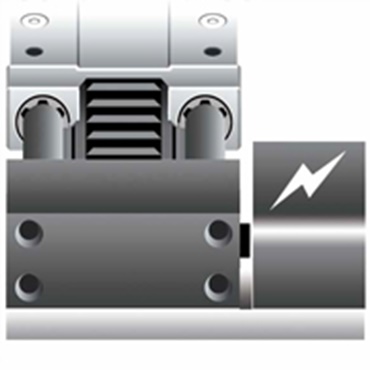

Individuellt justerbara lager, manuella klämfästen, hybridvagn "glider & rullar" m.m. ger kamerasystemet en ryckfri, smörjfri glidning.

Funktionsprincipen

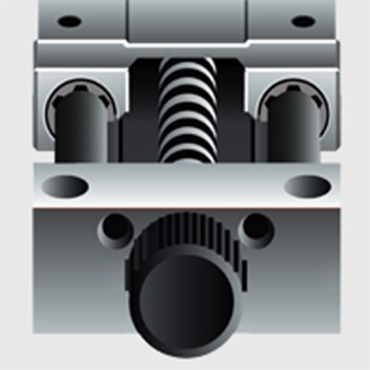

Drivteknik

Baserat på vår linjära byggsats drylin® W kan vi även erbjuda drivenheter baserade på en spindel resp. kuggrem. Systemen kan konfigureras individuellt.

igus® testat

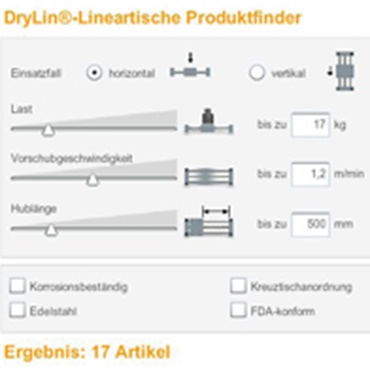

Produktsökare

Skriv in tillgängliga data om din applikation och jämför, konstruera och konfigurera lämpliga linjärenheter online.

Användningsexempel

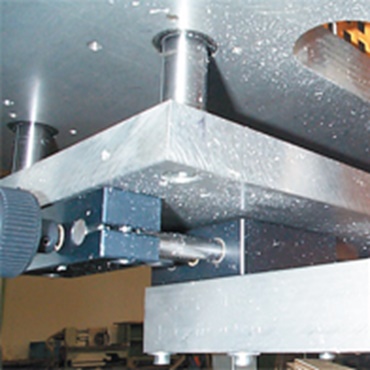

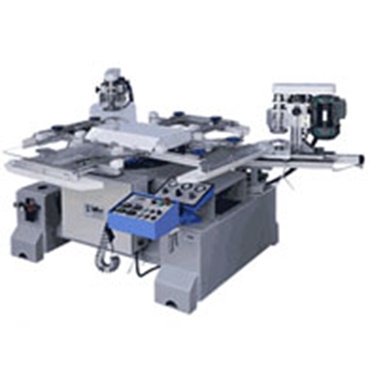

Positionering av fräshuvuden

Positioneringen av fräshuvuden i denna anläggning för tillverkning av fönsterramar av aluminium sker med drylin® spindellinjärbord SHT. Avsaknaden av smörjmedel på alla lagerställen gör att aluminiumdamm och -spån inte kan fastna.

Funktionsprincipen

Drivteknik

"E" står för elektrisk och kompletterar igus® leveransprogram med hybridstegmotorer, DC-motorer, induktiva givare samt de beprövade chainflex® motorkablarna.

igus® testat

Produktsökare

Skriv in tillgängliga data om din applikation och jämför, konstruera och konfigurera lämpliga linjärenheter inkl. motorer online.

Användningsexempel

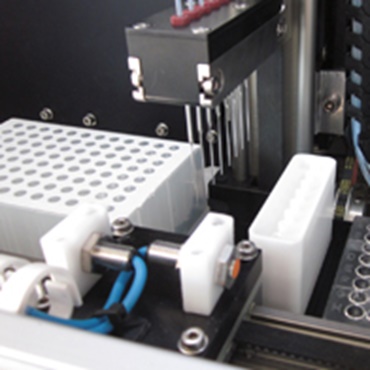

Provtagare / pipett

Platssparande teleskopjustering tack vare kompakta och smörjfria drylin® ZLW kuggremsaxlar.
