Konfigurator för drylin® T - manuellt klämfäste

Beställning av ett komplett system

Konfiguration i några få steg:

1. Välj antal slider
2. Välj slidtyp
3. Mata in skenans längd i mm
4. Välj tillval till sliden
5. Välj tillval till skenan

Upplysning:

Detaljerad information hittar du nertill på ritningarna samt på nedanstående sidor. Utförlig information om de frigående lagervarianterna hittar du i konstruktionsreglerna.

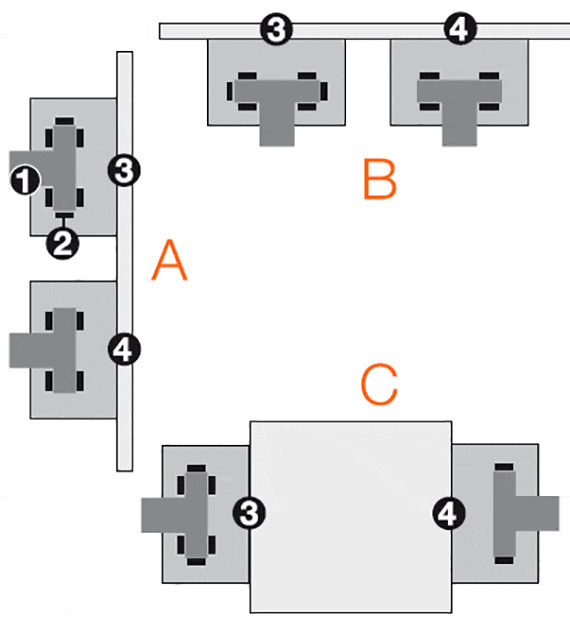

A:Installationsvariant på sidan med frigående lager i z-riktning
B:Horisontell installationsvariant med frigående lager i z-riktning
C:Horisontell installationsvariant med styrslid liggande på sidan och frigående lager i y-riktning
1

Skena

2

Glidelement

3

Slid med styrlager

4

Slid med frigående lager LLZ eller LLY

frigående lager applikation

drylin® TK HKA – komplett system, manuellt klämfäste

Steg 1

Välj storlek på vagnen.

technical drawing
Storlek på vagnen:

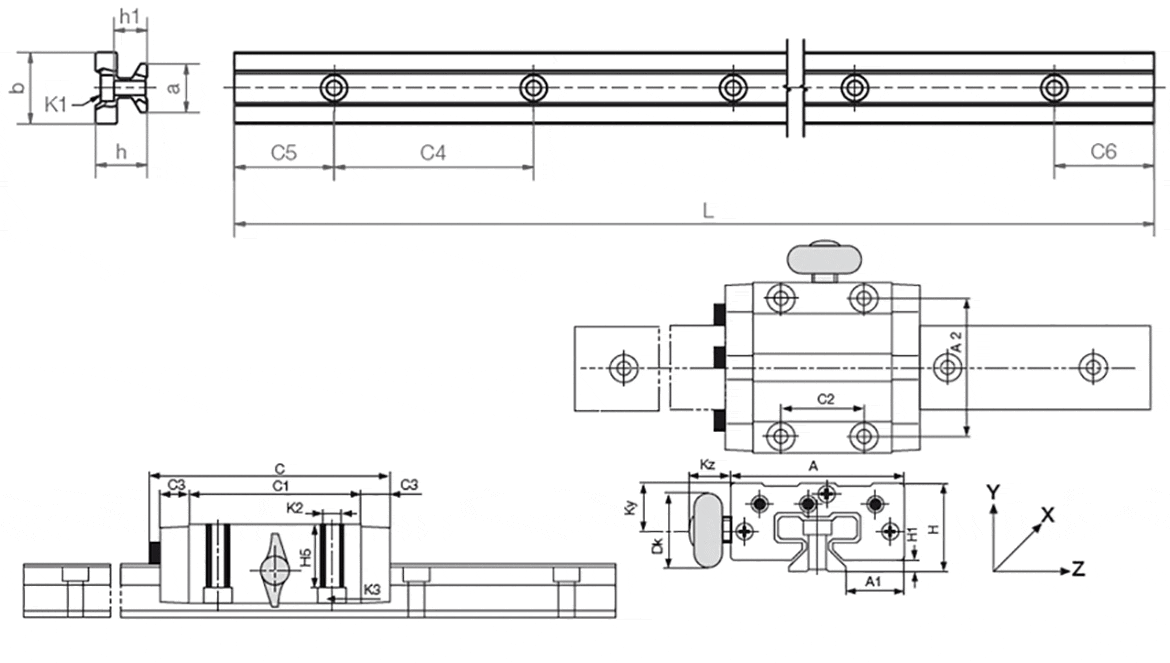

drylin T system med manuellt klämfäste ritning

Mått och tekniska data


Styrskena

Artikelnr Vikt
[kg/m]
L
max.
a
-0,2
C4 C5
min.
C5
max.
C6
min.
C6
max.
h h1 K1 för skruv
DIN 912
b ly
[mm4]
lz
[mm4]
Wby
[mm4]
Wbz
[mm4]
TS-01-15 0,6 4.000 15 60 20 49,5 20 49,5 15,5 10 M4 22 6.440 4.290 585 488
TS-01-20 1 4.000 20 60 20 49,5 20 49,5 19 12,3 M5 31 22.570 11.520 1.456 1.067
TS-11-20   4.000 20 120 20 79,5 20 79,5 19 12,3 M5 31 12.140 6.360 780 620
TS-01-25   4.000 23 60 20 49,5 20 49,5 21,5 13,8 M6 34 34.700 19.300 2.041 1.608
TS-01-30   4.000 28 80 20 59,5 20 59,5 26 15,8 M8 40 70.040 40.780 3.502 2.832
Standard hålbild, symmetrisk C5: C6

Styrvagn

Artikelnr Vikt
[kg]
H
±0,35
A C A1
±0,35
A2 C1 C2 C3 H1
±0,35
H5 K2-vikt Åtdragningsmoment
max.
[Nm]
K3 för skruv
DIN 912
TW-01-15 0,11 24 47 74 16,0 38 50 30 9 4,0 16,0 M5 1,5 M4
TW-01-20 0,19 30 63 87 21,5 53 61 40 10 5,0 19,8 M6 2,5 M5
TW-01-25 0,29 36 70 96 23,5 57 68 45 11 5,0 24,8 M8 6,0 M6
TW-01-30 0,50 42 90 109 31,0 72 79 52 12 6,5 27,0 M10 15,0 M8

Mått manuellt klämfäste

Artikelnr Storlek Kz Ky Dk Gänga i det manuella klämfästet
TW-01-15-HKA 15 19 11,5 20 M6
TW-01-20-HKA 20 18 15 28 M8
TW-01-25-HKA 25 17 19 28 M8
TW-01-30-HKA 30 20 21,5 28 M8
