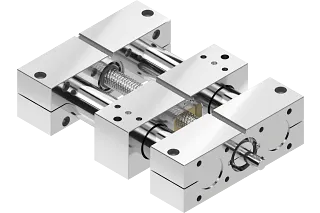

drylin linjärmodul SLR-60-32x32

Stark med upp till 32 mm/varv

Kraftfull linjärmodul med ny stigning

SLR i storlek 60 - med axiell lastkapacitet på upp till 6 250 N och radiell lastkapacitet på upp till 25 000 N. Serien är idealisk för applikationer med höga krafter och långa åkvägar - som lösning med en slid, med flera slider eller som koordinatbord. Snabb och flexibel integration är möjlig tack vare stiftmontering, integrerade ändlägesbrytare och motorkompatibilitet.

Nytt: Linjärmodulen SLR-60 finns nu även med gänga med stor stigning på 32x32 för särskilt höga matningshastigheter.

Gör en förfrågan om SLR-60 med stor gängstigningKöp SLR-60 med rundgänga
Tech up triangle

Förbättra tekniken

  • Utbytbar spindelmutter och fästen för centreringshylsor
Cost down triangle

Sänk kostnaderna

  • Kompatibel med EC-motor-, stegmotor- eller växeldrifter
Proof square

Bevis

  • Testad: SLR-60, slaglängd 1 000 mm, belastning 1 000 N, hastighet 0,05m/s, acceleration 0,1 m/s², horisontellt monteringsläge. Livslängd 191 000 dubbelslag
Sustainability circle

Ekologisk hållbarhet

  • 100 % smörjfri drift
SLR-60

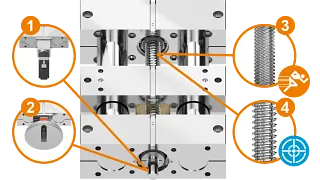

En linjärmodul - många möjligheter

  1. Klar för anslutning med drylin elmotor och, på begäran, med ytterligare tillbehör som t.ex. växel, motorkabel, motorstyrning, nätdel med mera.
  2. Som tillval med tillbehör för manuell justering, t.ex. drylin lägesvisare eller handratt.
  3. Med dryspin gänga med stor stigning 32x32 för särskilt höga matningshastigheter.
  4. Med dryspin rundgänga med stigning 32x5 för särskilt exakt positionering.

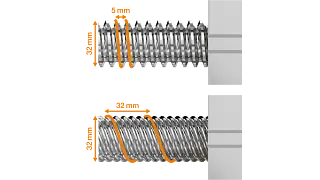

Höga matningshastigheter tack vare den nya dryspin gängan

Den glidlagrade runda axelstyrningen är smörjfri och okänslig för smuts och fukt. Från och med hösten 2025 kan SLR-60 beställas med den nya dryspin gängstorleken Ds32x32 som ger särskilt höga matningshastigheter med jämn gång och lång livslängd. Tack vare den höga stigningen minskas antalet varv per åkväg, vilket inte bara förkortar cykeltiderna utan också ökar energieffektiviteten. Oavsett om det gäller automation, förpackningsteknik eller specialmaskiner - den nya gängstigningen 32x32 ger maximal prestanda med minimalt underhållsbehov

Teknisk ritning

slr
slr

Tekniska mått

A [mm]Al [mm]H [mm]d [mm]T [mm]R [mm]d2 [mm]l2 [mm]ha [mm]lt [mm]f [mm]PF [mm]ZH [mm]tg2 [mm]l [mm]
28080986032x321502040498026x2010H7 - 6 djupM12 - 20 djup240
E1 [mm]E2 [mm]E3 [mm]E4 [mm]E5 [mm]E6 [mm]tk [mm]ts [mm]kt [mm]tg [mm]kg [mm]ks [mm]tk2 [mm]ts2 [mm]kt2 [mm]
2502502005060802013,513,5M1648401599
max. Slaglängd [mm]Tomvikt [kg]Extra vikt per 100 mm [kg]Max. stat.<br /> bärförmåga, axiell [N]Max. stat.<br /> bärförsmåga, radiell [N]
150016,54,986.25025.000
