Nya tillbehör för inredningen i E4Q
Utbyggnad av modulsystemet E4Q

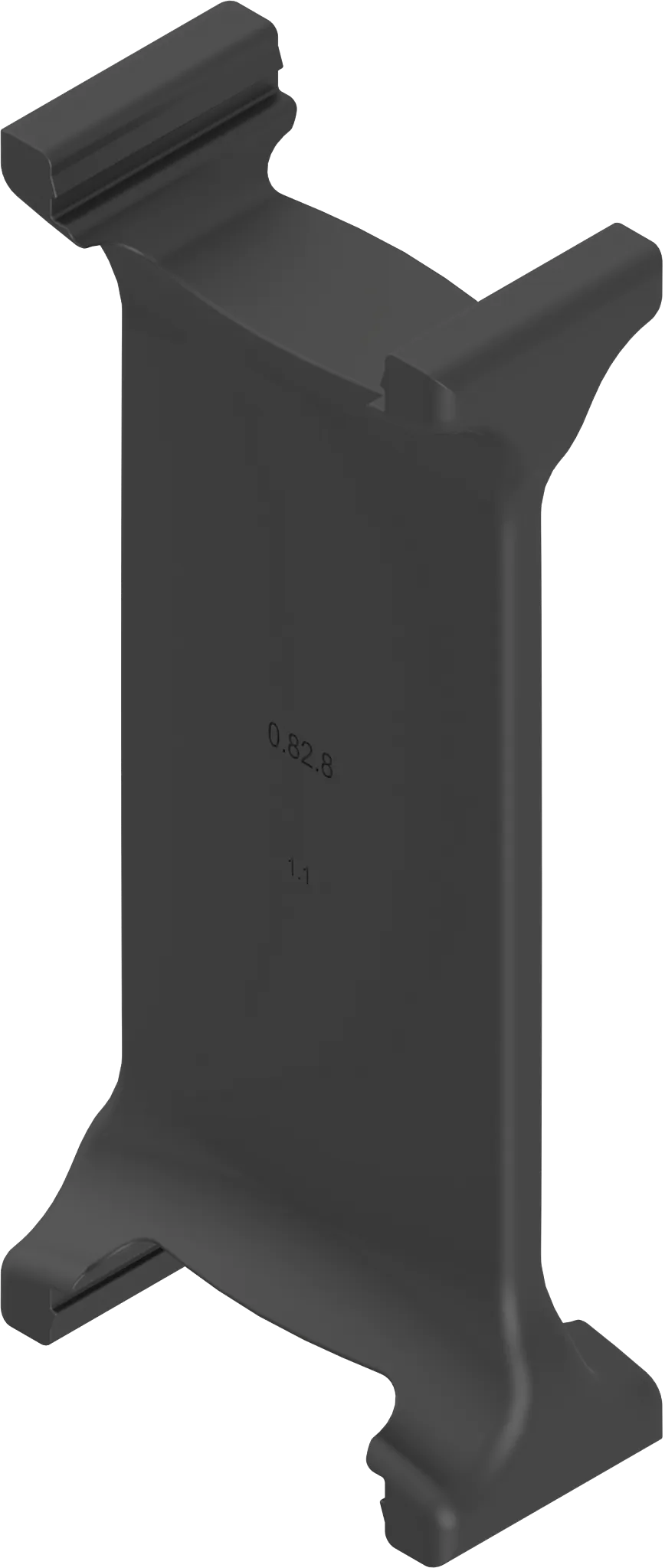

Med ökad hållkraft - klämseparator 82.8 för E4Q.82
Klämseparatorer för högre håll-/öppningskrafter vid hög luftfuktighet
luftfuktighet och/eller stora hydraulslangar. Snart
även tillgängliga för E4Q.58.
Förbättra tekniken
- Fler alternativ för indelning av interiören för ökad flexibilitet
Sänk kostnaderna
- Säker ledning av hydraulslangar
Bevis
- Välbekant och beprövat från modulsystemet E4.1
Ekologisk hållbarhet
- Få din energi- eller dragkedja återvunnen i slutet av
slutet av sin livscykel i igus® Chainge återvinningsprogram.
program. Oavsett vilken tillverkare:
igus.com/chainge
Sortiment
| Art.-nr Klämdelare omonterad | Art.-nr Klämdelare monterad |
|---|---|
| 82.8 | 82.8.1 |
Kör helt enkelt parallellt med kedjan - TUB-fästen för E4Q.44/ E4Q.58 och nya SHM.60 slanghållare
Dra ytterligare korrugerade rör, kablar eller slangar parallellt med den befintliga e-chain® Enkel eftermontering genom att montera PMACLIP-systemhållare. Storlekar från 17-48 mm. Dessutom finns en ny slanghållare för att styra stora slangar med 60 mm.
Förbättra tekniken
- För kablar och slangar som dras i sidled
Sänk kostnaderna
- Snabbt byte
Bevis
- TUB-program för system E4.1 och E4.1L i ett stort antal
framgångsrikt i bruk i många applikationer
Ekologisk hållbarhet
- Få din energi- eller dragkedja återvunnen i slutet av
slutet av sin livscykel i igus® Chainge återvinningsprogram.
programmet. Oavsett vilken tillverkare: igus .com/chainge
Sortiment
* Utsikt från den fasta punkten
| Art.-nr TUB yttre flik höger* | Art.-nr Ytterklaff vänster* | Art.-nr Yttre klaff på båda sidor*. | PMACLIP NW ø [mm] | Slanghållare SHM.60 NW ø [mm] |
|---|---|---|---|---|
| E4Q.44.XXXTUBR.RRR.0 | E4Q.44.XXXTUBR.RRR.0 | E4Q.44.XXXTUBR.RRR.0 | 07, 10, 12, 17, 23 | 60 |
| E4Q.58.XXXTUBR.RRR.0 | E4Q.58.XXXTUBR.RRR.0 | E4Q.58.XXXTUBR.RRR.0 | 17, 23, 29, 36, 48 | 60 |
| Art.-nr PMACLIP | NW [mm] | A [mm] | B [mm] | C [mm] | H [mm] | E [mm] | M [mm] |
|---|---|---|---|---|---|---|---|
| I-BFH-17-0 | 17 | 30,0 | 20 | 34 | 20 | 68 | M6 |
| I-BFH-23-0 | 23 | 38,5 | 20 | 42 | 24 | 85 | M6 |
| I-BFH-29-0 | 29 | 45,5 | 20 | 48 | 27 | 99 | M6 |
| I-BFH-36-0 | 36 | 55,5 | 20 | 56 | 31 | 119 | M6 |
| I-BFH-48-0 | 48 | 67,5 | 20 | 68 | 37 | 143 | M6 |
| Art.-nr Slanghållare | NW [mm] | A [mm] | B [mm] | C [mm] |
|---|---|---|---|---|
| SHM.60 | 60 | 60 | 30 | 25,9 |

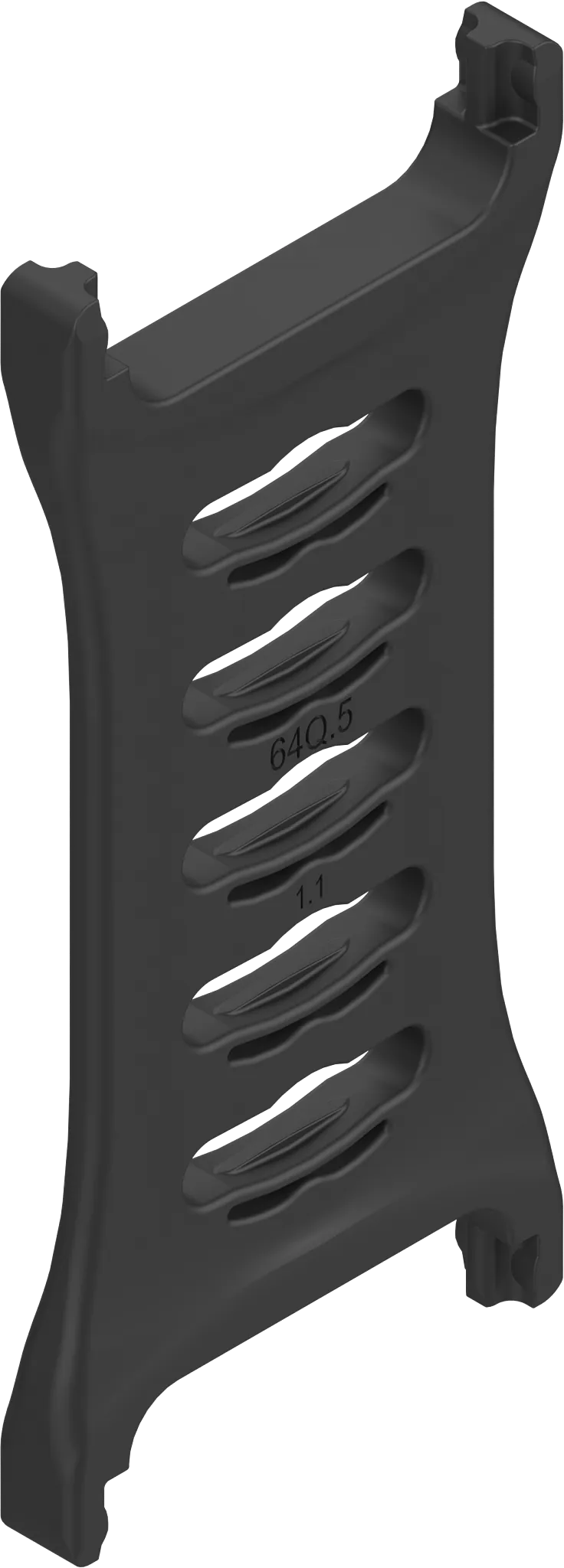

Exakt positionering - 64Q.5 avlastare för E4Q.64-serien
Den välkända spärrseparatorn från andra e-chain® -serier finns nu även för E4Q.64. Spärrseparatorn kan positioneras exakt. Idealisk för 90° roterade applikationer. Integrerad spärr ser till att den inre skiljeväggen hålls ordentligt på plats.
Förbättra tekniken
- Integrerat galler säkerställer att den invändiga skiljeväggen hålls ordentligt på plats
Sänk kostnaderna
- Fler alternativ för indelning av interiören för ökad flexibilitet
Bevis
- Känns igen från andra byggsatser
Ekologisk hållbarhet
- Få din energi- eller dragkedja återvunnen i slutet av
slutet av sin livscykel i igus® Chainge återvinningsprogram.
programmet. Oavsett vilken tillverkare: igus .com/chainge
Sortiment
| Art.-nr Snap-in avdelare | Art.-nr Avdelare, asymmetriska | Art.-nr Lean avdelare | Art.-nr Hyllfack |
|---|---|---|---|
| 64Q.5 | 64Q.9 | 64Q.12 | 3200.X |

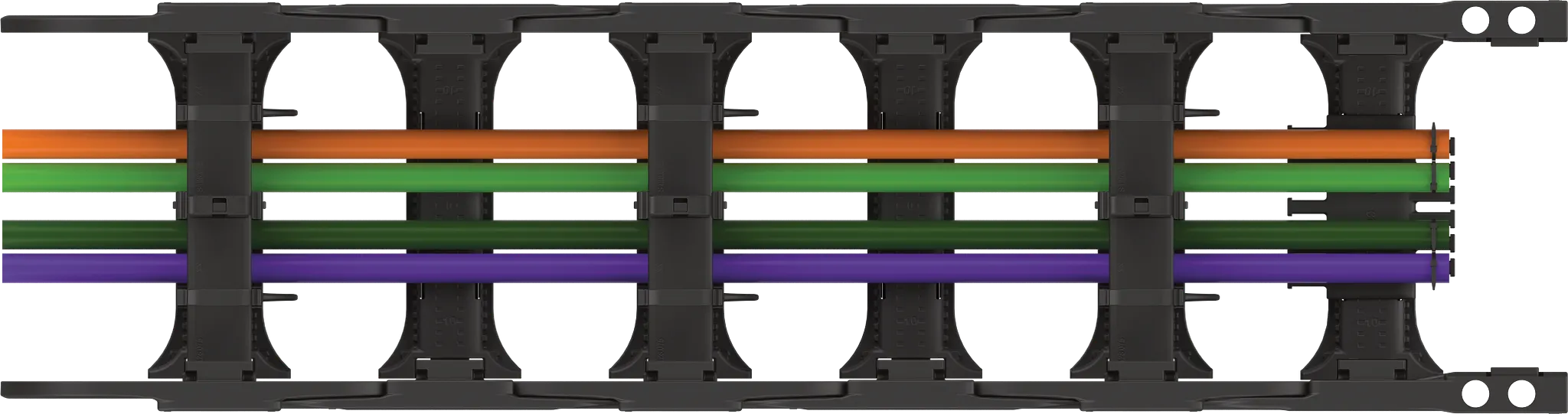

Låt kablarna leva längre - universellt system för invändiga skiljeväggar E4Q.64
Förläng livslängden på kablar ytterligare med horisontella och vertikala invändiga skiljeväggar. De lättinstallerade
komponenterna är nu även tillgängliga för E4Q.64-serien.
Förbättra tekniken
- För säkerhet och maximal installationsvänlighet
Sänk kostnaderna
- Enkel fyllning för E4Q.64-serien, sparar betydande installationstid
Bevis
- Rundade, kabelvänliga element och anpassningsbar invändig uppdelning ökar kablarnas livslängd
Ekologisk hållbarhet
- Få din energi- eller dragkedja återvunnen i slutet av
i slutet av sin livscykel i igus® Chainge återvinningsprogram. Oavsett vilken tillverkare: igus .com/chainge
Sortiment
| Art.-nr för serie | Asymmetriska avdelare | Universella avdelare | Universella sidoplåtar | Universella avdelare | Hyllor, låsbara (X=mm) |
|---|---|---|---|---|---|
| E4Q.64 / H4Q.64 | 64Q.9 | 64Q.21 | 64Q.22 | 64Q.23 | S428.XXX |

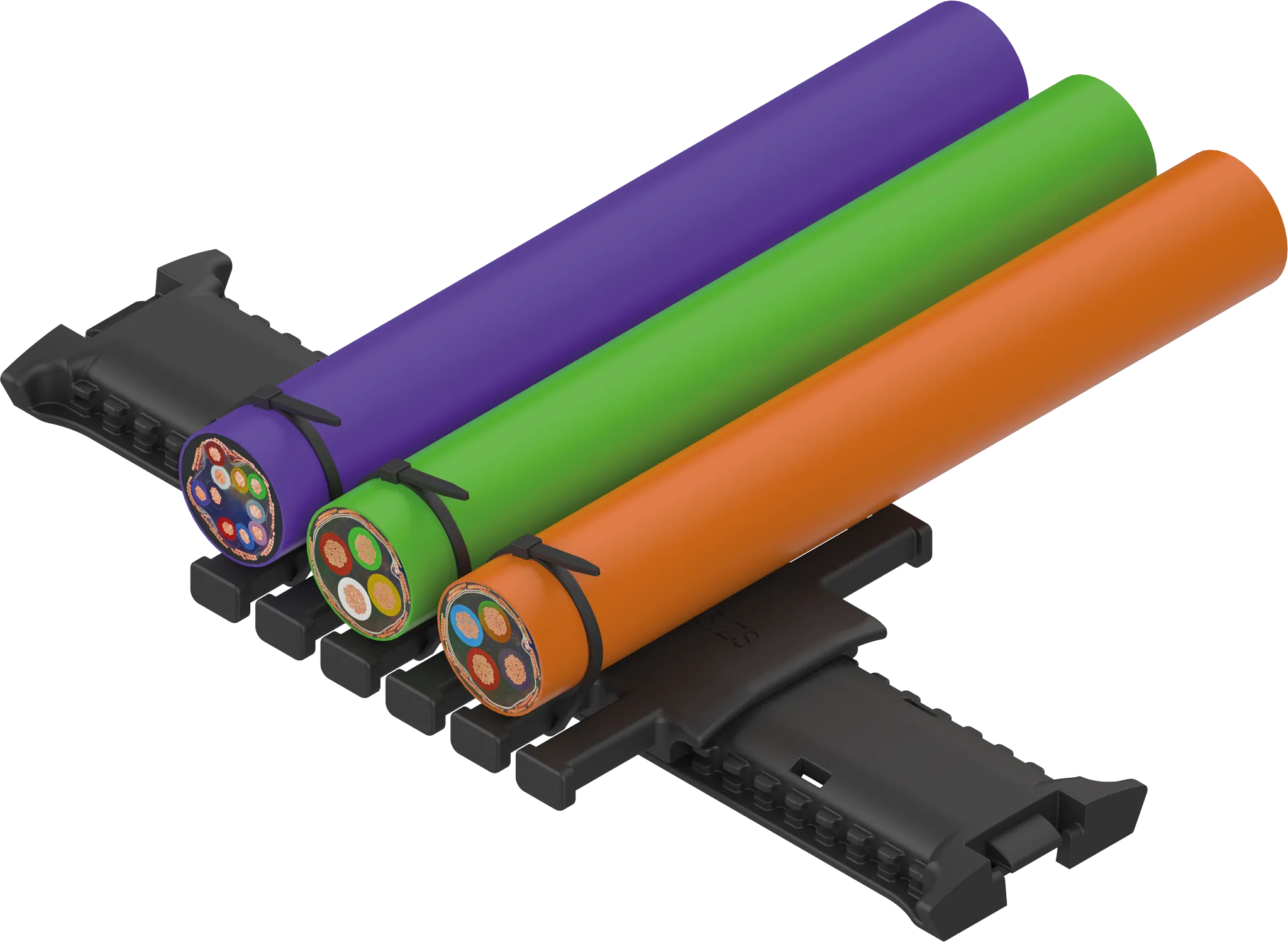

Clips och fast - dragavlastningssystem C825.075.ZS och C1132.080.ZS
Den clipsade dragavlastningen - nu även tillgänglig för
öppningsbar stång i E4Q-serien.
Förbättra tekniken
- Flexibel dragavlastning för många kablar vid öppningsskenan
Sänk kostnaderna
- Snabb och effektiv dragavlastning med kedjekam och buntband
Bevis
- Välkänd och beprövad från många andra igus® serier
Ekologisk hållbarhet
- Få din energi- eller dragkedja återvunnen i slutet av
i slutet av sin livscykel i igus® Chainge återvinningsprogram. Oavsett vilken tillverkare: igus .com/chainge
Sortiment
| Art.-nr Styv | A [mm] | B [mm] | Antal tänder [n] | Art.-nr för e-kedjeserier |
|---|---|---|---|---|
| C825.075.ZS4 | 70 | 65 | 11 | E4Q.34, H4Q.34, E4Q.44, H4Q.44 |
| C1132.080.ZS | 80 | 73 | 13 | E4Q.58, H4Q.58, E4Q.58L, H4Q.58L, E4Q.64L, H4Q.64L, E4Q.82, H4Q.82 |
Energikedjor i serien E4Q
Energikedjorna i E4Q-serien har utvecklats för att ge bästa möjliga lösning för långa körsträckor utan stöd. Den nya serien bygger på den robusta energikedjestandarden E4.1, som har testats i över 12 år, och erbjuder lång livslängd och en hög grad av modularitet.
