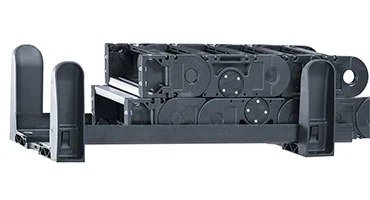

guidelite styrränna - snabbt och kostnadseffektivt förverkliga körsträckor på upp till 150 m

Som ett modulsystem för långa transportsträckor, särskilt för långsamma applikationer med låga cykeltal. Den nedre delen av energikedjan styrs i två L-formade styrskenor av glasfiberarmerad plast. Den övre delen av energikedjan styrs delvis av styrkonsoler som monteras med en meters mellanrum. Rätt bredd kan uppnås genom att klämma fast skenor (version 01) mellan konsolerna. Detta gör installationen mycket enkel, eftersom ingen efterjustering behövs. Det finns också möjlighet att fästa styrkonsolerna på en C-profil för ett större breddintervall (version 02).

Korrosionsbeständigt: Tillverkad helt av plastkomponenter
Kostnadseffektivt: Finns som modulsystem med energikedja
Tidsbesparande: Snabb och enkel montering
2 versioner av monteringssatser:

Med skena för en fast bredd eller med
C-profil för ett bredare breddintervall

Tidsbesparande tack vare snabb installation
Mycket lätt tack vare plastkomponenter och tystare än styrrännor i metall
Kostnadseffektivt
Motståndskraftig mot korrosion
Glidande drift: max. hastighet 1 m/s
Självbärande drift (guidelite som stödränna): max. hastighet 5 m/s, högre hastigheter är inte uteslutna, kontakta oss vid behov
Modulsystem, tillgängligt från lager

Typiska industrier och tillämpningar

Vagnar för vattning (vattning av krukväxter)
För applikationer med ett lågt antal cykler, låg hastighet och extra belastning
Som en billig utmatningsränna för applikationer utan stöd

För följande serier

Komponenter - Version 01

Styrvinkel
Styrskena av plast
Stång, clip-in

Ba = yttre bredd
Bi = invändig bredd
BB = skenans längd
A = Vinklat yttre avstånd
B = Vinkelavstånd på insidan
(Mått B måste alltid vara 1 till 4 mm
större än energikedjans Ba)

E2/000	E4.1
2500	E4.21
2700	E4.28
3500	E4.32

guidlite | Version 01

Beskrivning	Artikelnr
Monteringssats med stång för fast bredd bestående av	9GL.64.50.450.XX
2 x styrvinkel + 1 x stång	(XX = breddindex för stapeln)
Sats med styrskenor (vänster och höger)	9GL.64.30.2000
i angiven längd (standard: 2000 mm)
Matningsmodul som matar ner den övre delen av energikedjan, 2000 mm	9GL.64.80.Serie.450.XX
Endast för rullkedjor i serierna 2700R och 3500R med mittinmatning	(XX = breddindex för stapeln)
Fullborda konsten. Nr. med breddindex XX som visas i tabellen till höger.	Exempel: 9GL.64.50.450.05

Principer för inmatning

För följande serier

Komponenter - Version 02

Styrkonsol
Styrskena av plast
M8 skruvsats
C-profil

Ba = yttre bredd
Bi = Invändig bredd
BRA = Vinkelavstånd utvändigt
BRi = Vinkelavstånd invändigt
BRi = Ba + 2
LLL = Längd C-profil

E2/000	E4.1
1500	E4.21
2500	E4.28
2700	E4.32
3500

guidlite | Version 01

Beskrivning	Artikelnr
Monteringsuppsättning med C-profiler bestående av	9GL.64.50.LLL
bestående av 2 x styrkonsoler + 1 x C-profil + M8 skruvsatser	(LLL = längd C-profil)
Sats med styrskenor (höger och vänster)	9GL.64.30.2000
i angiven längd (standard: 2000 mm)
Inmatningsmodul som matar ner den övre delen av e-kedjan, 2000 mm,	9GL.64.80.serie.LLL
Endast för rullkedjor i serierna 2700R och 3500R med mittinmatning	(LLL = längd C-profil)
Fullborda konsten. Nej, med längden på C-profilen LLL som anges i tabellen till höger.	Exempel: 9GL.64.50.175

Principer för inmatning
