Glidande applikationer för långa körsträckor

Vad är en glidande applikation?

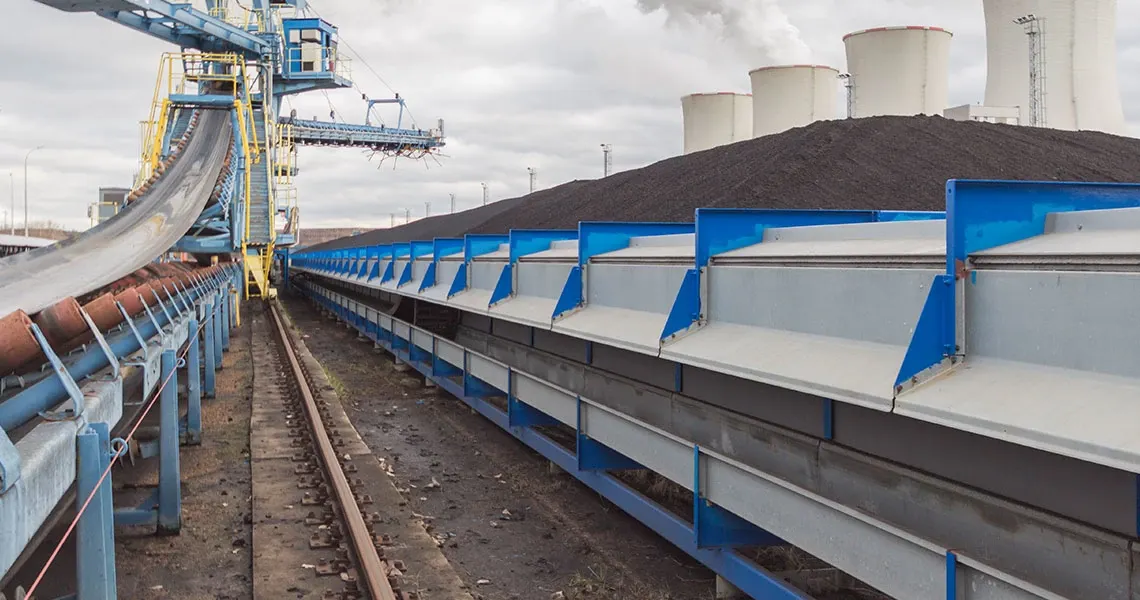

Vid glidande applikationer glider energikedjans övre del på den nedre delen eller på en glidande yta i det tillhörande styrrännan. Glidande applikationer används i applikationer med långa körsträckor - dvs. där energikedjans ostödda längd inte längre kan realiseras.

Glidande applikationer

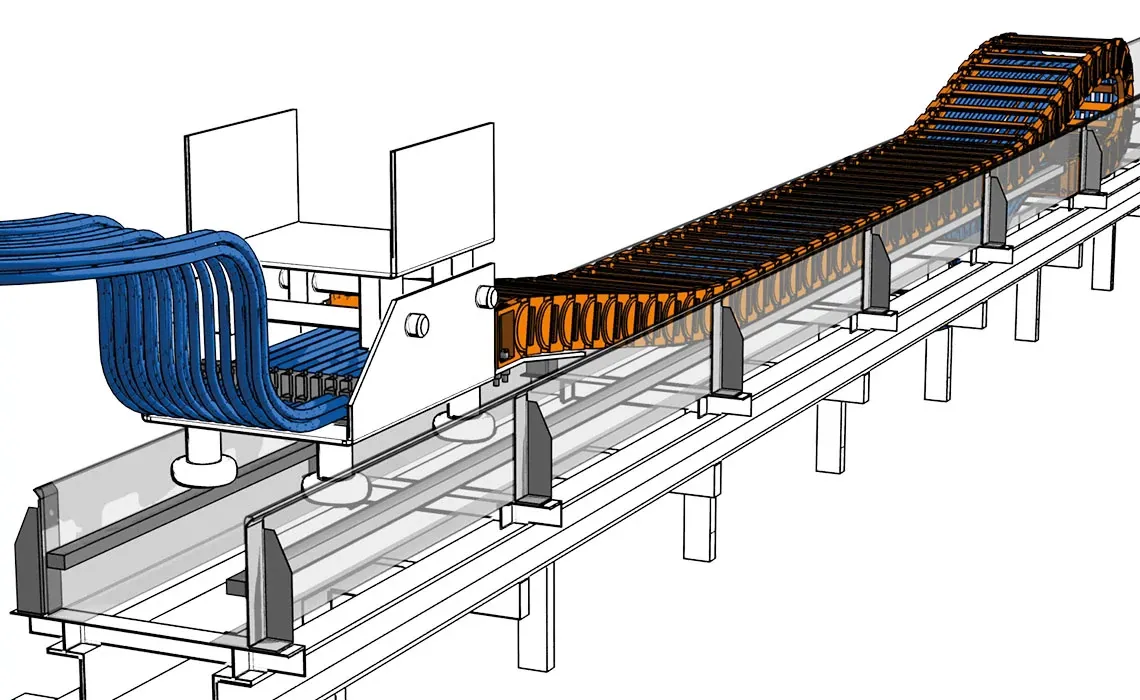

Illustrationen visar en glidande applikation där energikedjan glider på en styrskena i det tillhörande styrrännan.

Glidande tillämpningar

13 tips för en hållbar kabelhållare i applikationstypen "gliding"

Är du intresserad av en energikedja för att leda kablar och slangar i maskiner och system på ett säkert, hållbart och ekonomiskt sätt? Här får du 13 tips som hjälper dig att få ut mesta möjliga av din investering.

Från innehållet:

  • Korrekt fyllning
  • Beakta miljöpåverkan
  • Välja rätt styrränna och styrskena
  • Bestäm acceleration, körhastighet och cykelfrekvens

Ladda ner 13 tips nu kostnadsfritt. Vi finns också tillgängliga för att ge dig personlig rådgivning och hjälp när som helst.

Ladda ner tips nu

Ensidigt glidande applicering

Ensidigt glidande applicering

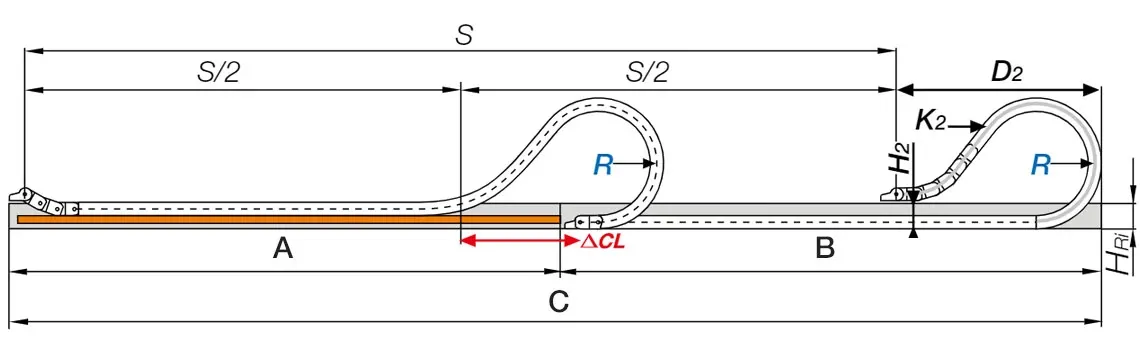

Hur ett energikedjesystem fungerar i en glidflygtillämpning. I den här applikationen är inmatningen eller den fasta punkten placerad i mitten av körbanan. Med centrerad matning kan du uppnå minsta möjliga längd på energikedjorna och maximal rörelse för kablarna.

Du kan konfigurera centrerad eller ocentrerad inmatning i konfiguratorn för energikedjor.

Kedjelängden beräknas på följande sätt:

Lk = S/2 + K

FörkortningarBetydelse Enhet
LkEnergikedjans längd[mm]
S/2Halv resa[mm]
KTillägg för böjningsradie vid beräkning av e-kedjans längd [mm]
Astyrränna med glidskena
Bstyrränna utan glidskena
CTotal längd på styrrännan

Två motsatta glidande applikationer

Två motsatta glidande applikationer

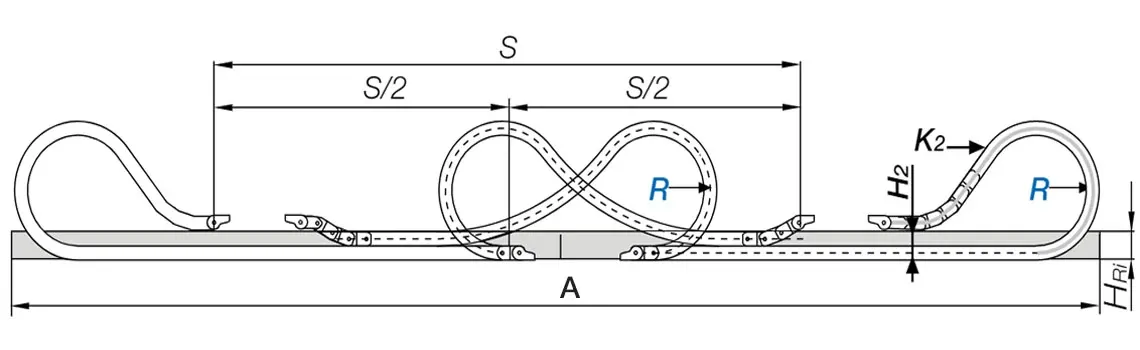

Lösning med två energikedjor som är placerade i motsatta riktningar. Hela körvägen är utformad på detta sätt. För användning i trånga utrymmen och med höga belastningar.

FörkortningarBetydelse Enhet
S/2Halv resa [mm]
SÅkväg[mm]
RBöjningsradie [mm]
H2Installationshöjd med nedflyttad medbringare [mm]
K2Tilläggsavgift för sänkt förare [mm]
HRIHöjd på takrännan [mm]
ATotal längd på styrrännan [mm]

Hur hittar jag rätt lösning för en glidande applikation?
