Energitillförselsystem för teleskop och antenner

Kombinationen av solid stålkonstruktion, precisionsteknik och sofistikerad elektronik gör moderna teleskop, observatorier och antenner till högteknologiska maskiner. Teleskoptillverkare över hela världen har förlitat sig på energikedjor, kablar och kompletta lösningar från igus i över 20 år. I elevation, azimut och GIR säkerställer de tillförlitlig energiförsörjning under många år.

Fördelar med igus energikedjesystem:

Lättviktskedjor i plast, 43 % lägre vikt än dragkedjor i stål
Låg friktion och låg drivkraft, slitstark och lågvibrerande, enkel hantering på byggarbetsplatsen
Världsomspännande service och garanti
Enkelt samarbete med erfarna teleskopspecialister

Elevation/Altitud

Justering av höjdvinkeln i teleskop och antenner kallas för elevation eller höjd. Konkret handlar det om att rikta in speglar eller teleskop i rätt vinkel. Energikedjor används för att styra kablarna i den vertikala rörelsen.

Energikedja E4.1

Vår standard för nästan alla applikationer
Robust, låg ljudnivå och modulär
Lätt att installera och fylla

Mer information om serien E4.1

Azimut

Förutom den vertikala vinkeln är rotationen i horisontalplanet den avgörande rörelsen i teleskop och antenner. Denna rotationsrörelse kallas azimut. Enkla rotationssystem från igus möjliggör rotationsvinklar på upp till 600°. I det här exemplet visas två kedjor som roterar i motsatta riktningar på två plan.

RBR-system

igus har under många år arbetat med system för cirkulär rörelse av energikedjor. Våra så kallade RBR-system**(omvänd** böjningsradie**)**har visat sig fungera över hela världen och i många branscher som en lösning för rotationsvinklar på upp till 600°.

Läs mer

Azimut/GIR

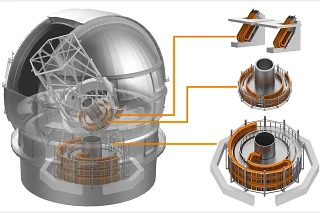

Under azimuten, i teleskopets "mage", möts alla systemets linjer. Denna speciella vridpunkt kallas också för azimut eller GIR. Det är en stor utmaning att dra det stora antalet kablar på ett säkert och tillförlitligt sätt här. Av den anledningen är energikedjorna och kablarna ofta fördelade över flera nivåer. I det här exemplet finns det tre nivåer, var och en med två kedjor som löper in i varandra.

MRM-system

Vi har utvecklat multirotationsmodulen(MRM) för applikationer med en rotationsvinkel på över 600°.Här utökas den roterande rörelsen till ytterligare nivåer. Detta gör att rotationsvinklar på upp till 900° kan uppnås.

Läs mer

Andra användningsområden

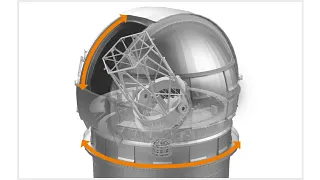

Förutom höjd, azimut och GIR, som är några av de största utmaningarna för energikedjor i teleskop, finns det även andra möjliga tillämpningar. Till exempel kan rörliga kablar också hittas i den roterande rörelsen hos de vanligtvis gigantiska kupolerna eller i stängningssystemen för öppningsklaffar. Även här erbjuder våra energikedjor skydd samtidigt som de säkerställer en smidig och enkel drift.

Teknisk projektering & speciallösningar

Vi står inte bara vid din sida som en pålitlig leverantör av kedjor och kablar, utan hjälper dig också med utformningen av det övergripande systemet. Vårt ingenjörsteam har många års erfarenhet av att utrusta teleskopiska system över hela världen. Från den första skissen till driftsättning på plats finns vi där för dig.

Mer information om våra tjänster

Framgångsrik applikation

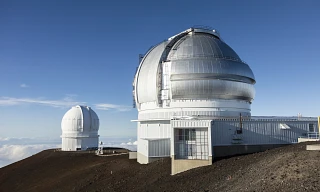

Rotationsmodul för teleskop på Hawaii

Gemini-teleskopet på 4200 meters höjd på vulkanen Mauna Kea på Hawaii: För en rotationsmodul med en rotationsvinkel på 540° krävdes ett tillförlitligt energiförsörjningssystem som är jordbävningssäkert och mycket motståndskraftigt mot UV-strålning och ozon. Azimuten var utrustad med en e-kedja 640.600/600.400/1800.0. En e-kedja 5050.30.150/1825.0 används i spegeln, som kan vridas 90°.

De e-kedjor som vi levererade 1999 används än idag.
