Tillförlitlig kabeldragning i gräsbelysningssystemet på VELTINS Arena

Vad som behövdes: Rullkedjor i E4/4-serien, energikedjor i E2-serien, energikedjor i e-spool-serien, chainflex-kablar

Krav och önskemål: UV-strålning, regn och temperaturväxlingar krävde robusta komponenter. Eftersom olika hissar måste åtföljas av kabelstyrningar krävdes också ett särskilt tillförlitligt system.

Bransch: Teknik för jordbrukstillämpningar

Framgång för kunden: Rullkedjorna minimerar drag- och tryckkrafterna över en transportsträcka på 120 m. Tillsammans med andra kompakta energikedjor för de korta slaglängderna i systemet och matchande chainflex-kablar kan en lång livslängd uppnås och underhållskostnaderna minimeras.

RHENAC GreenTec AG har utvecklat ett belysningssystem för gräsmattor som har tagits i drift på VELTINS Arena, hemmaplan för FC Schalke 04. Belysningssystemet R-BL 3500 kan förse fotbollsgräset med kontaktlöst LED-växeljus för regenerering året runt. Det högteknologiska systemet är utrustat med olika sensorer som registrerar gräsmattans tillstånd och gör det tillgängligt för utvärdering.

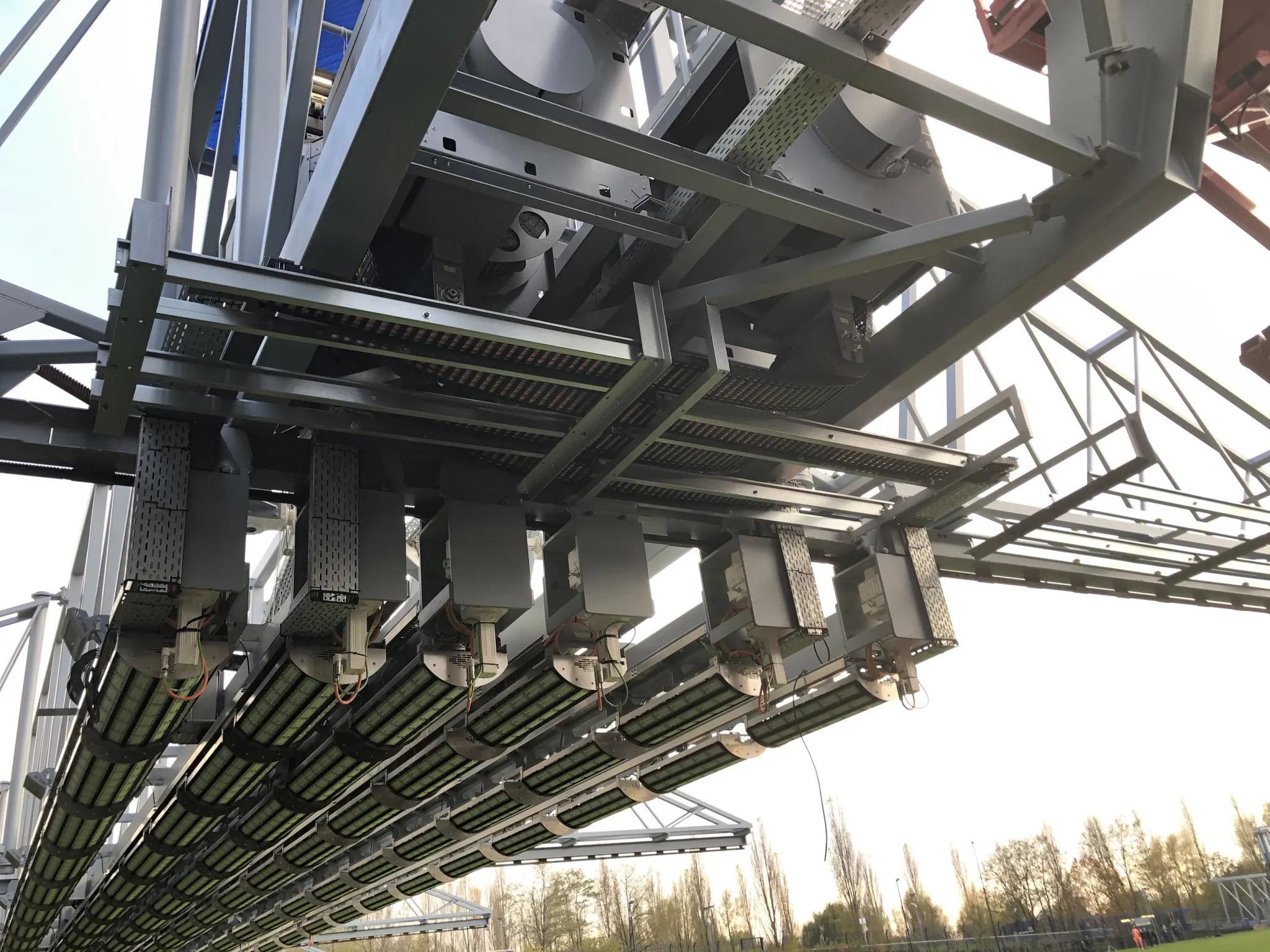

Belysningsanläggningen består av en huvudbalk i stål med en spännvidd på över 80 meter, som löper på skenor över en sträcka på 120 meter. Flera utfällbara B-strålar och kontinuerligt rörliga C-strålar längs huvudstrålen, som är utrustade med LED-ljusmoduler, kan belysa hela gräsmattan. För att även bussar ska kunna köra under anläggningen kan den dessutom höjas steglöst från 1,50 meter till 4,65 meter från driftläge. För alla dessa justeringar var det nödvändigt att hitta ett stort antal motor- och busskablar samt lämpliga kabeldragningar.

Förutom de ibland långa förflyttningssträckorna var man tvungen att använda kabelhållare för att åstadkomma olika korta förflyttningar på 2 till 6 meter. De yttre förhållandena, som UV-strålning, regn eller temperaturväxlingar, krävde robusta och hållbara komponenter.

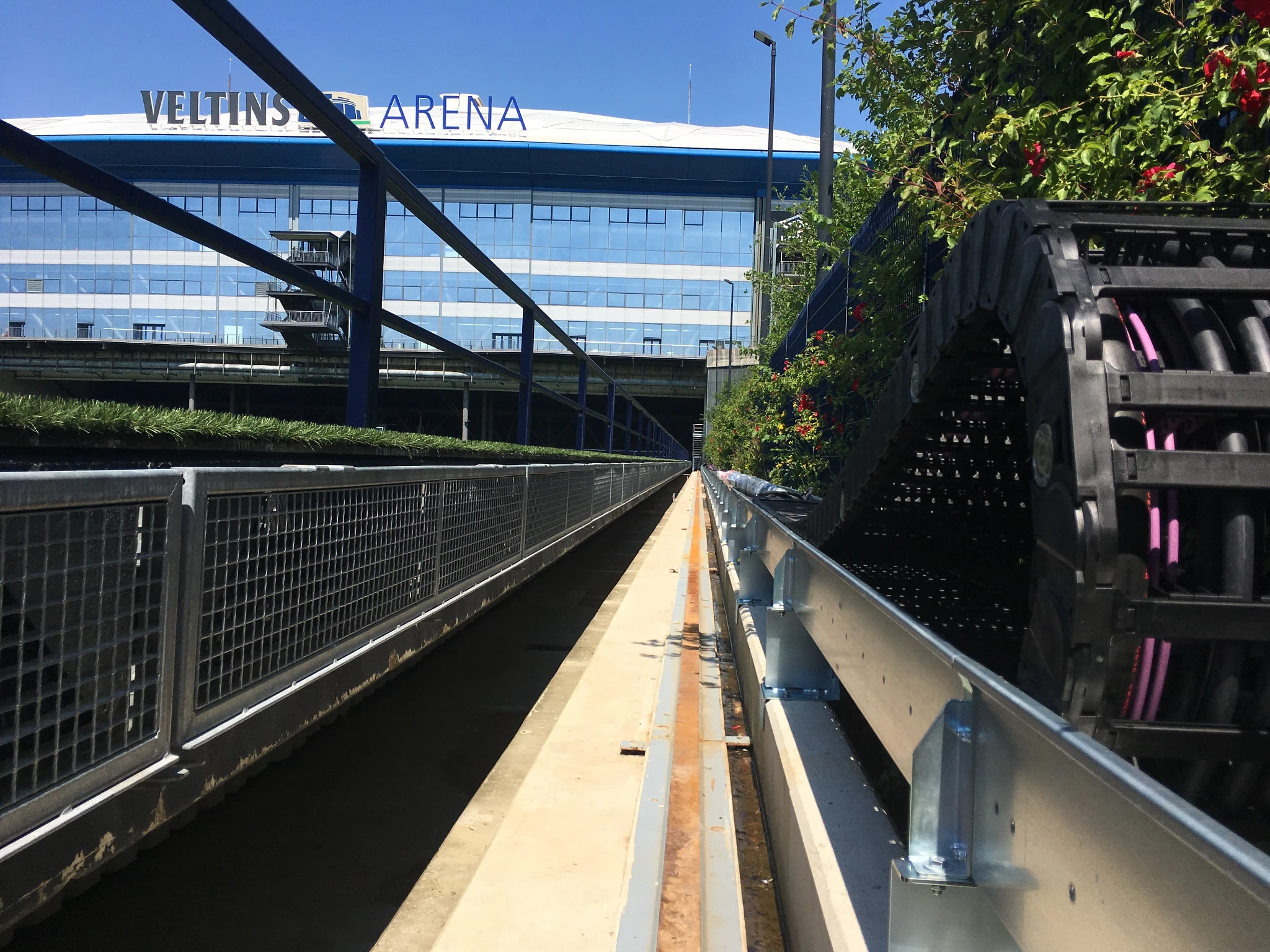

Rhenac GREENTEC AG bestämde sig för att använda energikedjor, som nu finns på alla rörliga delar av belysningssystemet. Mest iögonfallande är de två stora plastkedjorna i E4/4-serien som löper längs fotbollsplanen tillsammans med hela systemets huvudbalk.

Över en sträcka på 120 m visar kabelhållarna, som är utformade som rullande energikedjor, sitt värde genom att minimera drag- och tryckkrafterna och avsevärt minska den drivkraft som krävs jämfört med glidande kedjor. För olika mindre slag på systemets B- och C-balkar förlitar sig tillverkaren på de mer kompakta energikedjorna i E2-serien, som är konstruerade för medelstora belastningar och gör det möjligt att placera LED-lamporna på ett tillförlitligt sätt i sina positioner. e-spool energikedjor står också för inmatningsrörelserna, dvs. utrymmesbesparande upprullade kabelstyrningar som rullas ut till önskad längd när balkarna flyttas och förhindrar att systemet hänger sig tack vare returfjädern.

De olika energikedjorna försågs direkt med lämpliga kablar från vårt produktsortiment som var avsedda för rörliga applikationer. Det är framför allt ett stort antal chainflex busskablar och chainflex motorkablar som håller systemet i drift och möjliggör kontinuerlig dataöverföring från de olika sensorerna i det moderna exponeringssystemet.
Tillsammans med vår interna installationstjänst kunde vi erbjuda en komplett lösning från en enda källa, där de samordnade produkterna förlänger livslängden på de rörliga modulerna och minimerar underhållskostnaderna.
