45 smörj- och underhållsfria igus® produkter i en racingsimulator

• Vad behövdes? Linjärmodul drylin® SHT i kombination med stegmotor och styrning av stegmotor samt drylin® W profilstyrningar för justering av säten, bildskärmar eller ratt. Energikedjor och triflex® för kabelhantering
• Krav: Smörjfri, underhållsfri, slitstark, utrymmessnål, låg vikt, enkel installation, lång livslängd
• Produkter som används: drylin® Linjärteknik & Drivteknik, iglidur® glidlager och tribo-tape, xiros® kullager, energikedjor & triflex®
• Framgång för kunden: De produkter som används har hög lastkapacitet, slitstyrka och är helt underhållsfria och smörjfria. Användningen av lättviktsmaterial som plast och aluminium gör dem lätta att transportera. Montering och demontering går också snabbt och enkelt.

Alla justeringar i racingsimulatorn ska vara smörjmedelsfria, rena, lätta att använda och ha lång livslängd. Eftersom simulatorerna används på olika platser runt om i världen ska komponenterna vara så lätta som möjligt för transport, snabba och enkla att demontera och inte kräva något underhåll.

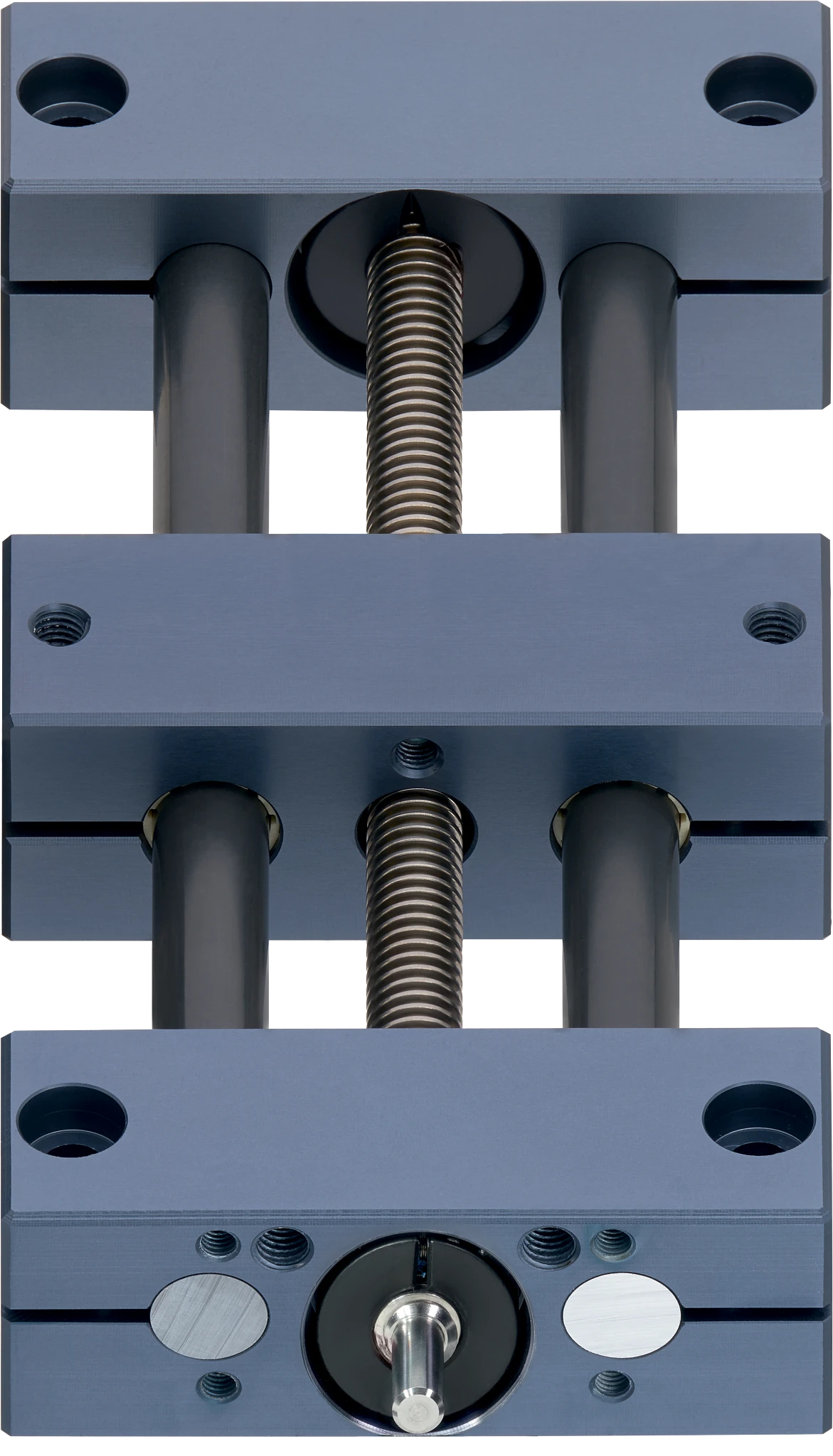

För sätesjusteringen användes en SHT-linjärmodul i kombination med en stegmotor och en dryve D1-styrenhet, vilket gör det möjligt för användaren att justera sätet till exakt önskad position. En annan SHT-linjärmodul användes för att justera höjden på bildskärmarna. Förutom att styra sätesrörelsen var sätesfästet anslutet till sidorna av simulatorchassit, där två WS 20-80 drylin® W linjära skenor var monterade på varje sida. Sitsvinkeln är justerbar via en ram tillverkad av Greaves 3D Engineering med olika iglidur® GTM-, GSM- och GSM-lager. Ett stort antal drylin® W linjärstyrningar användes för att möjliggöra montering, justering upp och ner, framåt och bakåt samt hopfällning för transport. Genom att montera på en SHT-linjärmodul kan alla 4 monitorerna justeras vertikalt tillsammans med en enda rörelse. Den kompletta kabelhanteringen säkerställs av igus® e-kedjesystem.
