Flexibel kabeldragning för monteringsrobotar inom fordonsindustrin

• Vad som behövdes: Energiförsörjningssystem triflex R
• Krav: tillförlitligt energiförsörjningssystem som också flexibelt stöder komplexa rörelser i alla axlar; rörelserna innebär kraftig vridning, men energiförsörjningssystemet får inte gå sönder eller spännas; dessutom var enkel montering och förhållandet mellan pris och prestanda viktigt för kunden
• Bransch: Fordonsindustrin
• Framgång för kunden: triflex R erbjuder hög flexibilitet och kabelskydd för komplexa rörelser i alla elva robotar, vilket också ökar livslängden; det är också slagtåligt, smutsavvisande, robust, nötningsbeständigt och spånsäkert; den modulära designen möjliggör kostnadsbesparande montering och demontering

LSW Maschinenfabrik GmbH levererar nyckelfärdiga monteringssystem till fordonsindustrin och dess underleverantörer över hela världen. Företaget utvecklar, planerar, konstruerar och tillverkar datorstyrd automationsutrustning och överföringslinjer för effektiv montering av drivlinekomponenter som motorer, cylinderhuvuden, växellådor, axlar och styrsystem. Företaget stöder alla projektfaser - från idén om en ny enhet till produktionsanläggningens hela livslängd. I det heltäckande stödet ingår utbildning av medarbetare på plats samt förebyggande underhåll och service eller möjlighet till fjärrdiagnostik. Detta servicepaket är utformat för att säkerställa att LSW:s kunder kan dra nytta av LSW:s expertis under monteringslinjernas hela livslängd.

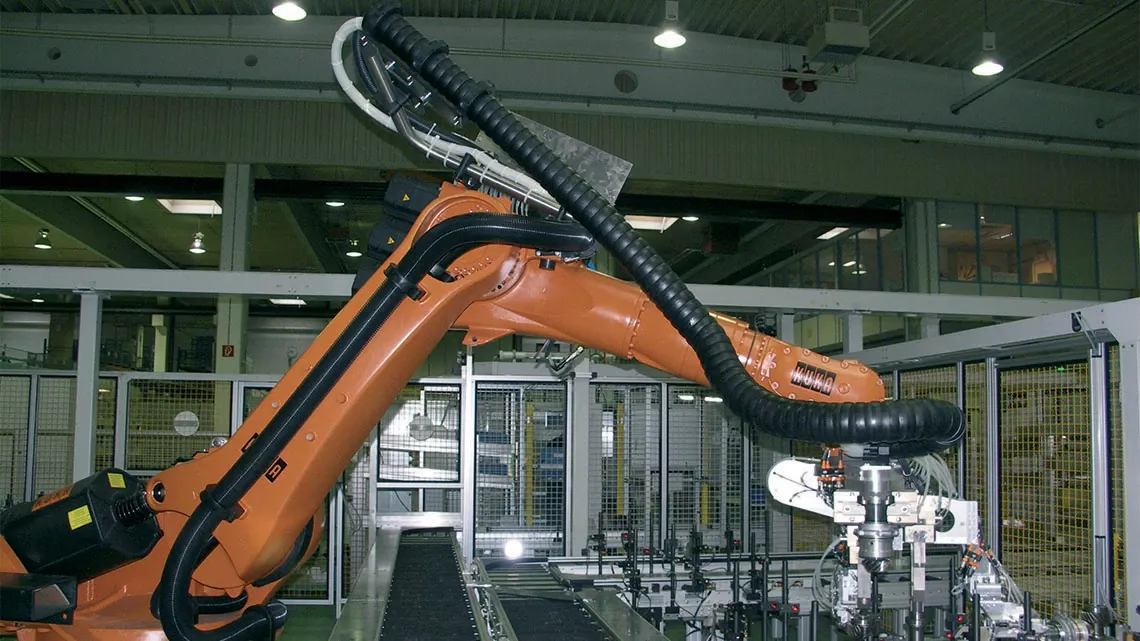

För en kund inom fordonsindustrin har LSW konstruerat och byggt två monteringslinjer för en växellåda till en framaxel/bakaxel tillsammans med en monteringsrobot.
De krav som en robot ställer på ett energiförsörjningssystem är uppenbara. Den måste på ett tillförlitligt sätt följa varje rörelse. I just den här applikationen finns det till exempel komplicerade rörelser som involverar alla axlar. Energiförsörjningssystemet vrids kraftigt av de olika axelrörelserna. Det måste därför säkerställas att den inte går sönder eller knäcks ens på extrema ställen. Enkel montering och förhållandet mellan pris och prestanda spelade också en viktig roll för LSW Maschinenfabrik GmbH.

Efter en produktpresentation och en testuppställning beslutade LSW att ersätta det konventionella systemet med triflex R-energiförsörjningssystem. De har för närvarande bevisat sitt värde med alla elva robotarna.

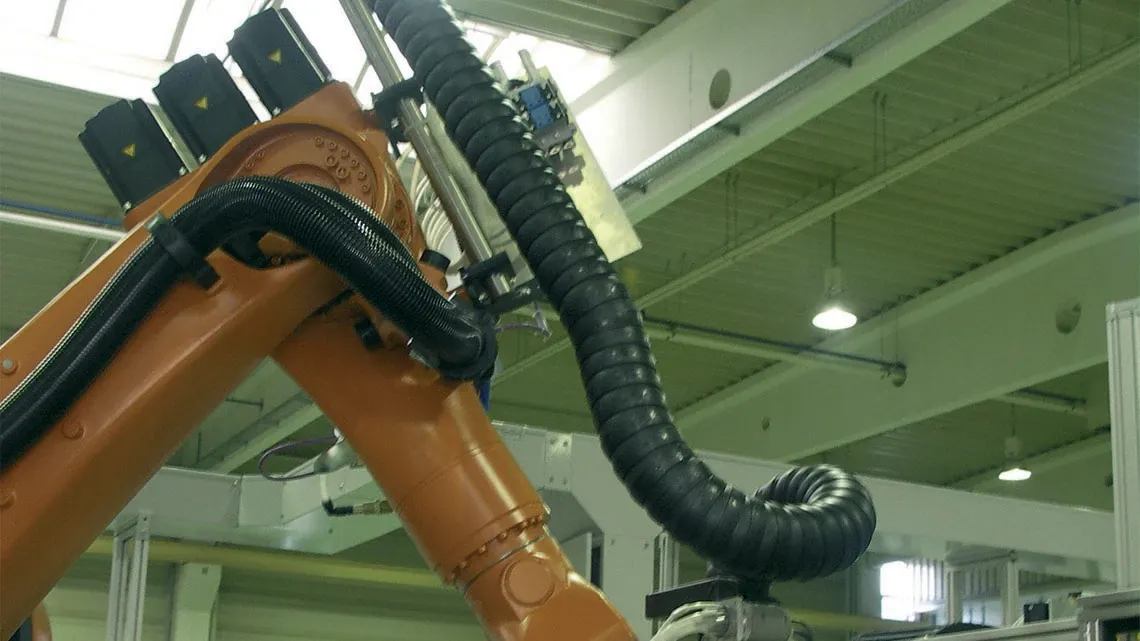

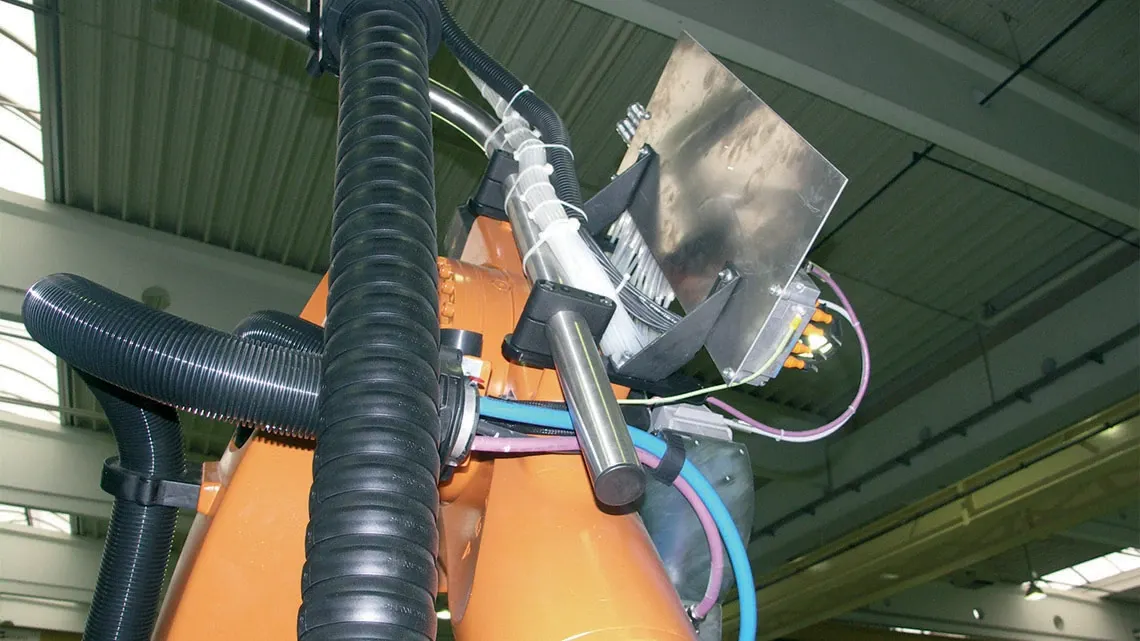

Det finns ett antal tekniska skäl som talar för det multidimensionellt rörliga energiförsörjningssystemet, särskilt för robotapplikationer. Det erbjuder en hög grad av flexibilitet och kabelskydd för komplexa rörelser, även i den 6:e axeln. Rotation på upp till ca +/- 380° per meter i längdaxeln är möjlig och begränsas av ett tydligt stopp. Detta hjälper till att styra kablarna runt svåra geometrier och förlänger livslängden tack vare definierade minsta böjningsradier. Trailerprincipen ("kulkoppling", liknande släpvagnskopplingen på en bil) möjliggör hög dragkraftsabsorption, vilket innebär mjuka rörelser i alla axlar med en testad dragkraft på upp till 2.340 N.
Energiförsörjningssystemet är slagtåligt, smutsavvisande, robust, nötningsbeständigt och spånsäkert. Små böjradier och den lilla delningen ger en utrymmesbesparande installation. Montering och demontering är enkel. Tack vare den modulära konstruktionen kan triflexen enkelt förkortas eller förlängas. Externa stopp säkerställer en hög stabilitetsnivå.
En universell monteringssats gör att energiförsörjningssystemet kan anpassas till alla rörelsesekvenser. Du behöver inte veta så mycket om rörelsesekvensen när du beställer, den faktiska anpassningen sker först under installationen.
