Kundanpassad energikedja för traverskran på 32 m långt kranbana

• Vad som behövdes: Energikedja i plast med styrränna i aluminium, chainflex kablar
• Krav och önskemål: Kraven på kabelkedjan var att systemet skulle vara hållbart och kompakt.
• Bransch: Kranar
• Fördelar för kunden: Sammantaget skapades ett kompakt och platsbesparande system med hjälp av energikedjor och kablar i kombination med aluminiumrännor.

Denna applikation omfattar ett kransystem för helautomatisk drift för lagring och hämtning av avloppsslam i en cementfabrik. Konstruktörerna sökte ett kundanpassat energiförsörjningssystem tillsammans med lämpliga kablar.
Kranbanan har en total längd på 32 meter, med en tväråkshastighet på 60 m/min, en kranåkshastighet på 80 m/min och en lyfthastighet på 60 m/min. Lyfthöjden är 8 meter.
Kraven på energikedjan var att systemet skulle ha en lång livslängd och vara kompakt.

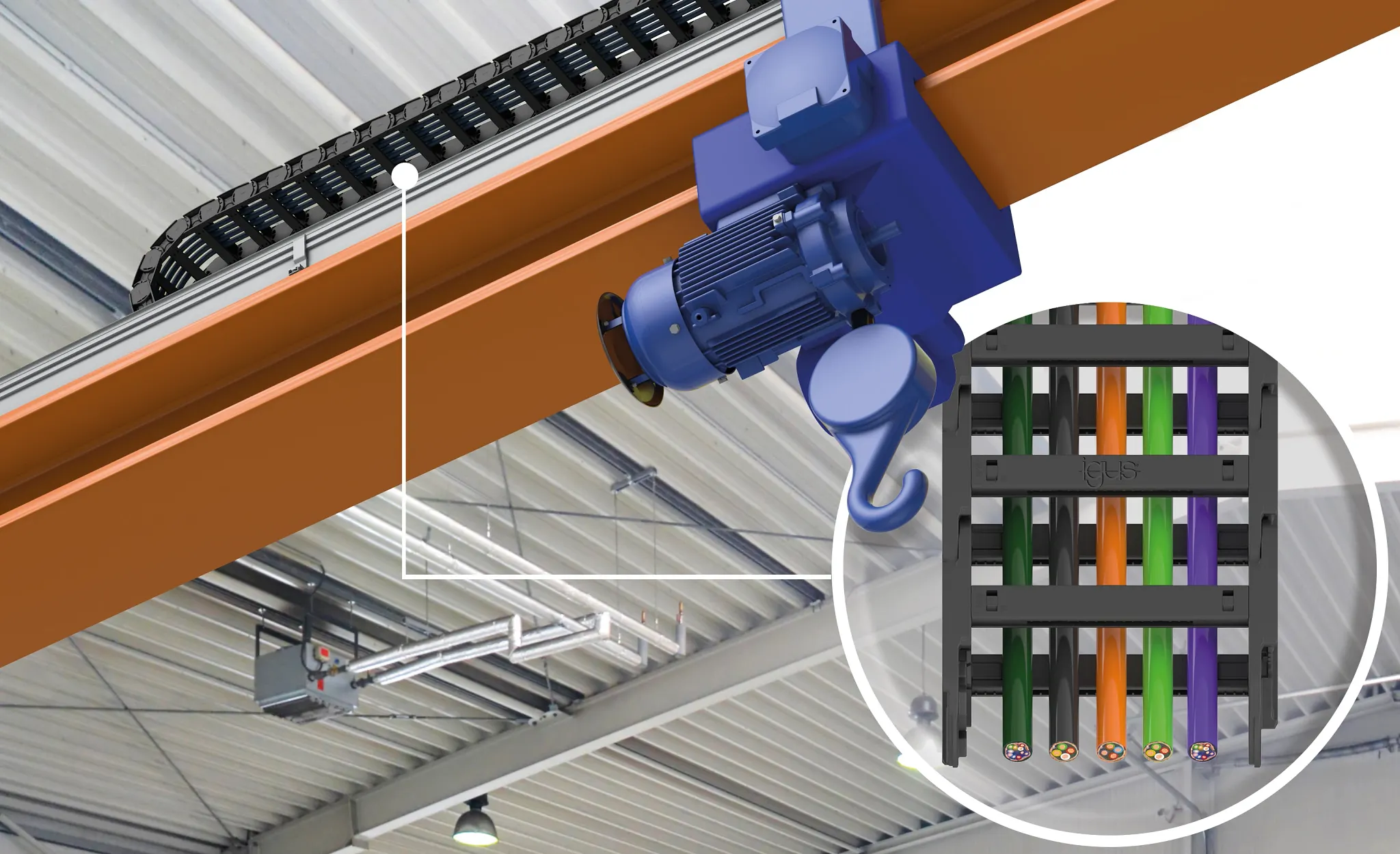

För återvinningskranen används nu polymera energikedjor som löper i aluminiumrännor.
Grundpaketet för rännsystemet består av endast fyra delar: rännans vägg, glidskena, låsklack och förbindningsdel. Rännans vägg av extruderad aluminium är lätt, men ändå stabil, havsvattenbeständig och kan även användas i tuffa miljöförhållanden. Glidskenorna klickas säkert fast i ett genomgående spår på sidan och kan lossas igen. Låsklacken kan monteras invändigt eller utvändigt med bara en skruv på underlaget eller på fästprofiler. Slutligen absorberar en fjädrande plastkil eventuella stötar som uppstår.
Sedan återstår monteringsfästen, dragavlastningar, monteringsmaterial och chainflex kablar med buntvis tvinning och mycket nötningsbeständiga extruderade yttermantlar med alla mellanrum fyllda, som har testats i över 15 år och bevisat sin kvalitet särskilt på långa åkvägar med många cykler, även i ytterst tuffa applikationer.
Sammantaget är energikedjorna och kablarna i kombination med aluminiumrännorna ett kompakt och utrymmesbesparande system.
