SSI Schäfer förlitar sig på hållbara Guidelok-energikedjor i sin SSI Exyz lager- och uttagsmaskin

Vad behövdes: Vertikal energikedja i masten på staplingskranarna i serien SSI Exyz från SSI Schäfer

Kundkrav: Låg nötning och underhållsfri, felsäker

Bransch: Intralogistik

Framgång för kunden: Energikedjan guidelok slimline P med speciell styrränna styr staplingskranens kablar på ett tillförlitligt sätt, även vid hastigheter på upp till fem meter per sekund. Den förhindrar slag- och gungrörelser i energikedjan, förhindrar den nötning som dessa rörelser medför och gör att systemet fungerar smidigare. Idag har guidelok installerats i över 2 000 staplingskranar och det har hittills inte förekommit några reklamationer i den ordinarie driften.

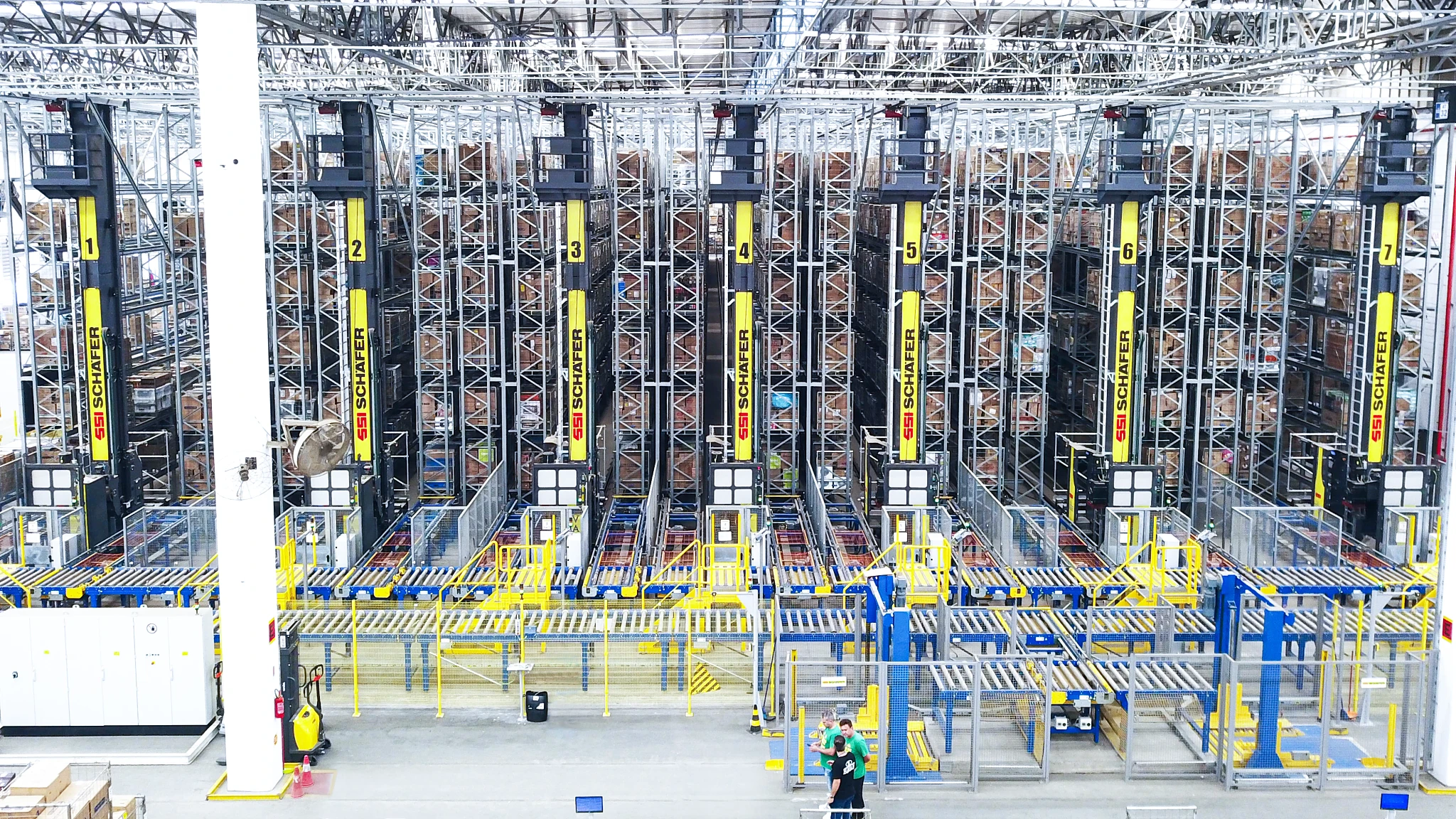

Upp till 45 meter höga höglager, som både ska kunna användas i tropiska temperaturer och i temperaturer ända ner till -30 grader Celsius inom fryslogistik, kan vara en utmaning för staplingskranar (SRM). Staplingskranar som SSI Exyz från SSI Schäfer krävs för att klara dessa förhållanden under kontinuerlig användning.

SSI Exyz (uttalas "Axis") har funnits på marknaden i många år och har snabbt blivit en favorit inom logistiken. Under utvecklingen fästes särskilt stor vikt vid strömskenorna för strömförsörjningen av rörelsen - en viktig komponent för systemets tillförlitlighet som fortfarande är vanligt förekommande. Även om strömskenor har ett lågt inköpspris, så kräver deras konstruktion och exponerade kontakter mycket underhåll. Tillverkaren har också tidigare haft dåliga erfarenheter med strömskenornas höga felbenägenhet.

En viktig aspekt vid utvecklingen av SSI Exyz var därför att åstadkomma en permanent tillförlitlig energitillförsel längs den vertikala axeln. Redan långt innan staplingskranen Exyz lanserades, hade SSI Schäfer fokuserat på energikedjor som kan arbeta underhållsfritt under många år. Tillverkaren hade dock även upplevt problem med fritt hängande energikedjor. Fritt svängande kedjor är känsliga för nötning och bullrar dessutom under drift. Eftersom SSI Schäfer levererar över hela världen och systemen inte får vara monteringsberoende, måste man hitta en lösning där energikedjan kunde ledas stabilt och med lite nötning.

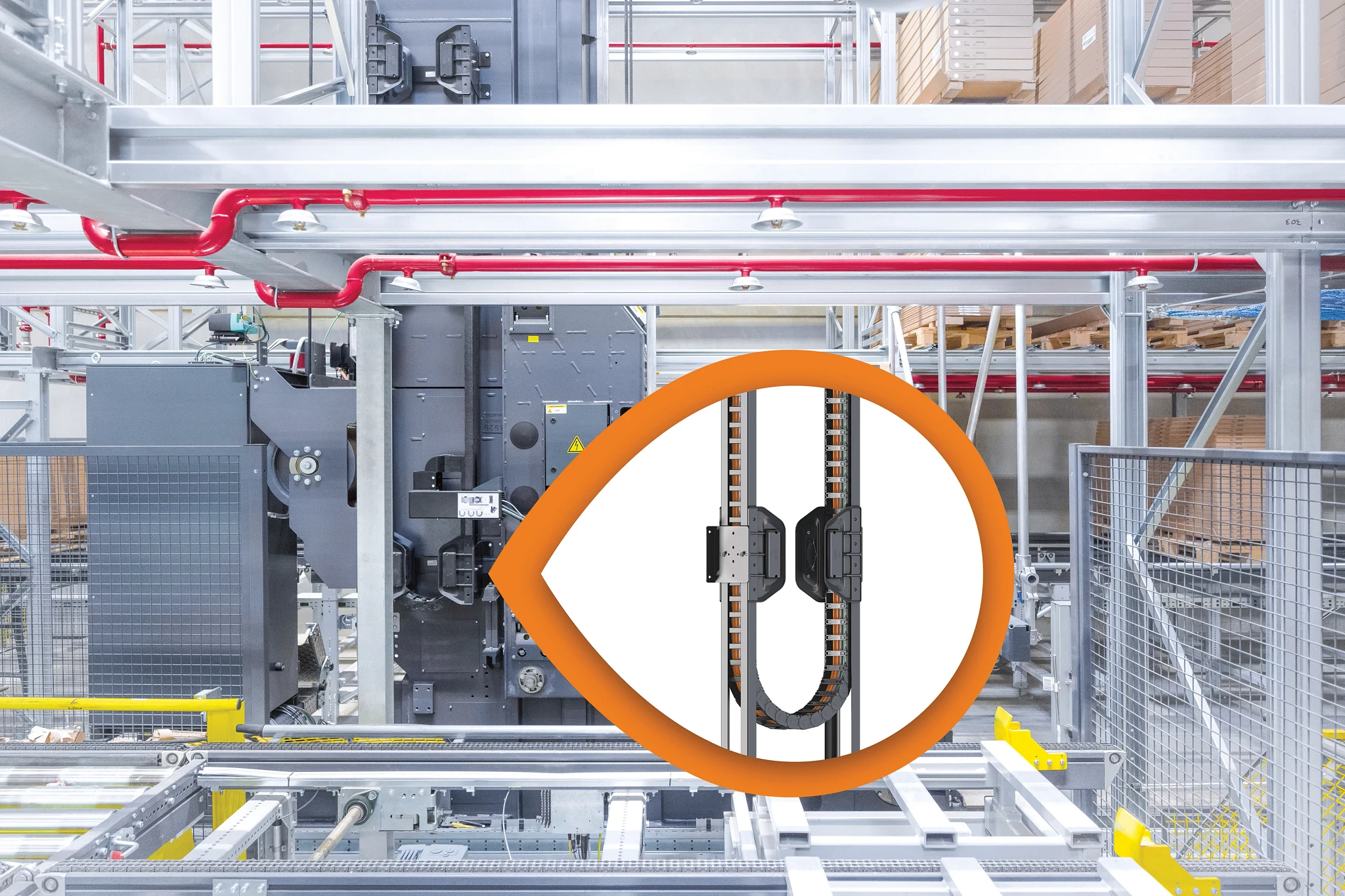

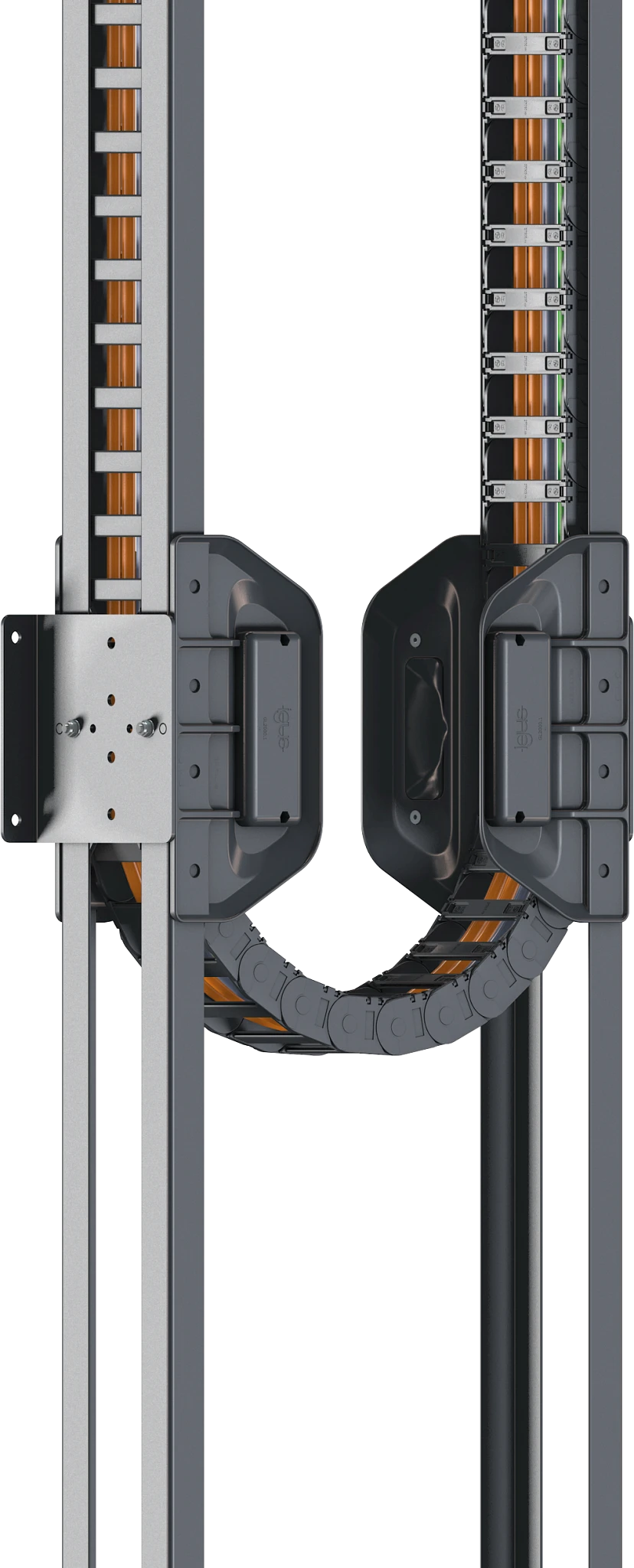

Även för SSI Exyz bestämde sig SSI Schäfers utvecklingsteam att seriemässigt installera en energikedja i stället för en strömskena för den vertikala energitillförseln på masten. Teamet valde energikedjan guidelok slimline P****. Systemet består av ett styrränna med speciella fjäderelement. Fixeringsmekanismen som är inbyggd i styrrännan på guidelok leder kedjan säkert i rännan under staplingskranens acceleration. Rännan förhindrar att kedjan börjar svänga vid acceleration eller retardation, kedjan löper lugnt tack vare guidelok. Detta passar särskilt bra ihop med Exyz' styrkoncept för truckar, som är trimmat för extremt lugn gång.

En annan fördel: Eftersom okontrollerade slag- och svängrörelser kan förhindras - till skillnad från fritt hängande kedjor - förebyggs den nötning som uppstår i samband med vibrationerna. Det innebär att systemet fungerar tillförlitligt även i hastigheter på upp till fem meter per sekund, vilket numera är standard för många staplingskranar.

I samband med den senaste utvecklingsfasen av guidelok energikedjan har dessutom monteringen förenklats avsevärt. Medan styrskenorna för energikedjan måste skruvas på plats på den föregående modellen, sätts de nu helt enkelt in i hållare av plast. Detta sparar montörerna en stor del av monteringstiden och minskar dessutom vikten avsevärt. Vid behov av service är kedjan ändå alltid snabbt åtkomlig.

Energikedjan levereras i installationsklart skick till SSI Schäfer med alla nödvändiga komponenter. De guidelok modeller som har installerats i över 2 000 staplingskranar har hittills bara bytts ut två gånger. I båda fallen berodde det på yttre våld, reklamationer i vanliga driften har inte förekommit.
