Tät kabelhållare för borr- och fräsmaskiner för damm, smuts och borrolja

• Vad som behövdes: RX energirör
• Kraven: Användning under aggressiva miljöförhållanden som slipande och högsmörjande material, kontinuerlig belastning på grund av treskiftsarbete sju dagar i veckan, särskilt snäv böjningsradie på endast 100 mm, hårt spända hydraulslangar innebär högt tryck på energikedjelösningen
• Bransch: Konstruktion av verktygsmaskiner
• Framgång för kunden: extremt robust energiförsörjningssystem som är speciellt utformat för miljöförhållandena, absolut täthet i energislangen med enkel öppning och påfyllning, minskat underhåll och färre stilleståndstider för maskinen tack vare hög tillgänglighet till linjerna

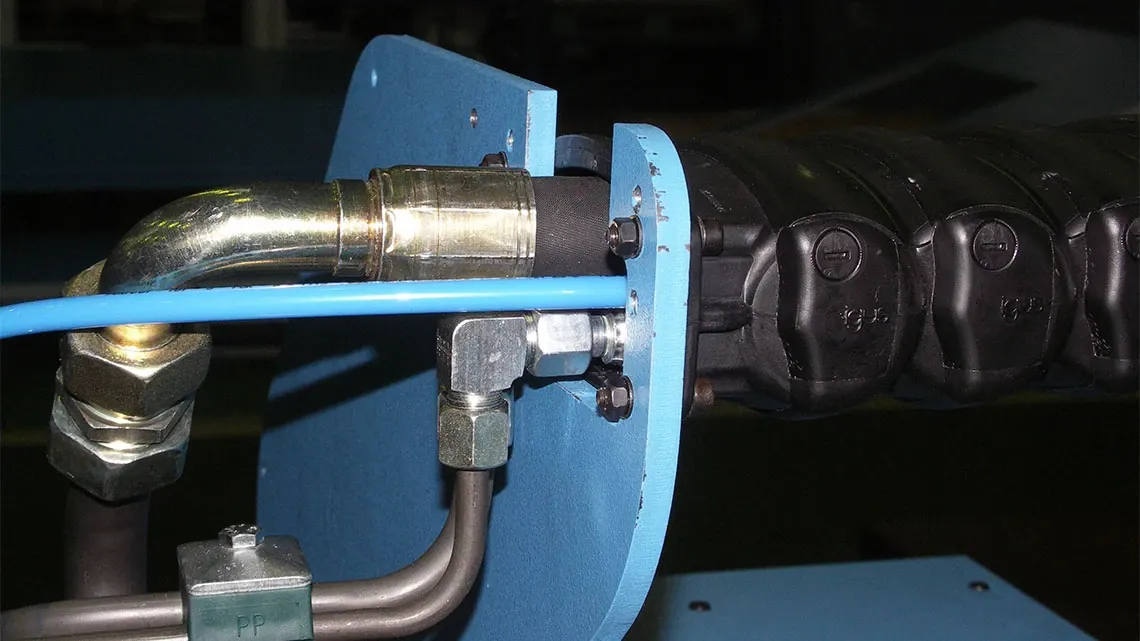

Auerbach Maschinenfabrik GmbH har tillverkat verktygsmaskiner i över 60 år. Idag har företaget specialiserat sig på att kombinera konventionell frästeknik med modern djupborrningsteknik i en och samma maskin. Förutom inom verktygs- och formtillverkning används den resulterande "AX-TLF"-serien även inom flygindustrin, allmän maskinteknik, solindustrin, utrustningstillverkning och oljeindustrin. Valet av material är därför brett och sträcker sig från mjuk grafit, aluminium och standardstål till höghållfasta rostfria stål och titanlegeringar. Kraven på maskinen och de komponenter som används är på motsvarande sätt skiftande.
Å ena sidan spelar föroreningar en stor roll. Grafit bearbetas t.ex. torrt, är extremt abrasivt och smetar ut sig. Eller frågan om djupborrning, där mycket borrolja används. Den kryper in överallt och är extremt aggressiv. En annan variant är smörjning med minimikvantitet. Här används högtryckskyld, oljad luft för djupborrning. Den finfördelade oljan skickar sedan partiklarna flygande genom arbetsområdet innan de lägger sig överallt. Energiförsörjningssystemet befinner sig också alltid i det direkta spånområdet när det försörjer huvudspindeln och utsätts direkt för de aggressiva förhållandena. Beroende på orderläget arbetar maskinerna i treskift, sju dagar i veckan. Förutom de extrema yttre förhållandena är böjningsradien på 100 mm särskilt snäv. Och de hårt spända hydraulslangarna, som är lika hårda som en järnstång, ökar trycket i kabelhållaren.

På grund av ökad fräsprestanda letade maskintillverkaren efter en ännu mer robust lösning för energiförsörjningen som en del av en eftermontering med nyinstallerade tryckslangar hos en kund. Sedan dess har endast "RX"-energirör från igus i storlek 40 använts i kombinationsmaskinen för fräsning och borrning. Slutna energirör i plast från igus har använts i tjugo år i alla arbetsområden där spån produceras. Damm, smuts, olja, aggressiva miljöer, fukt och värme är inga problem för de robusta energirören.
Energiröret "RX" med sin speciella rundade design och mjukt svängda ytterkontur studsar helt enkelt bort spånorna.
Det nya energiröret har genomgått omfattande tester för att säkerställa att det är hundraprocentigt läckagesäkert. Trots sin absoluta täthet är energiröret lätt att öppna och har en stor påfyllningskammare med en invändig höjd på upp till 52 mm, inklusive en kabelvänlig, nötningsoptimerad invändig layout. Fyllningskammaren kan delas upp så att kablar och slangar kan förläggas separat och säkert. Eftersom de alltid är åtkomliga efter att de har förts in i röret reduceras underhålls- och maskinavbrottstiderna till ett minimum.
Röret är särskilt lämpligt för korta längder utan stöd inuti verktygsmaskiner, och applikationer med en omvänd böjningsradie (RBR) kan också realiseras.
Slutligen levereras energirören också direkt till maskinen som en färdig kedja, dvs. helt monterade med chainflex-kablar och slangar, inklusive ett matchande styrtråg om så krävs.
