Underhålls- och smörjfri testmaskin

• Vad behövdes? Linjärlager från drylin modulsystem: drylin T linjära styrskenor, drylin SD skruvdrivningar
• Krav på utrustningen: Utrustningen skulle uppnå en kompression av implantaten på 20%, varvid linjärstyrningen skulle vara underhållsfri och utan smörjning på lång sikt.
• Bransch: Medicinsk teknik
• Framgång för kunden: Drylins linjärteknik möjliggör idag mycket robusta, rena, smörjmedelsfria, effektiva och enkla rörelser i alla systemdelar som kräver rörelse. Den låga friktionskoefficienten ökar utrustningens livslängd och minimerar underhållskostnaderna.

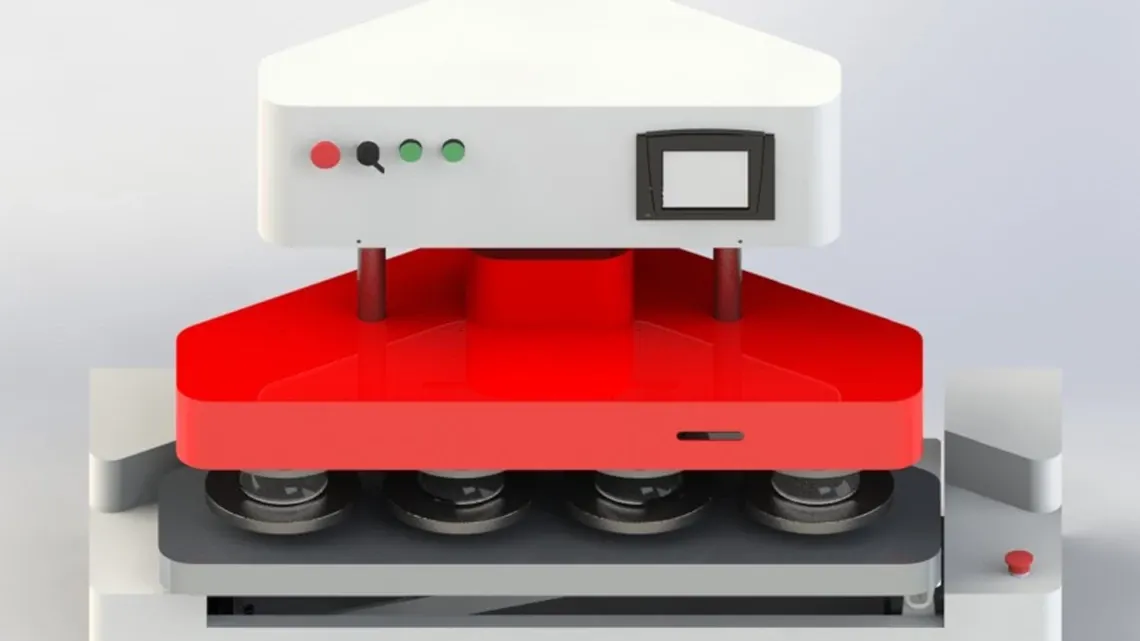

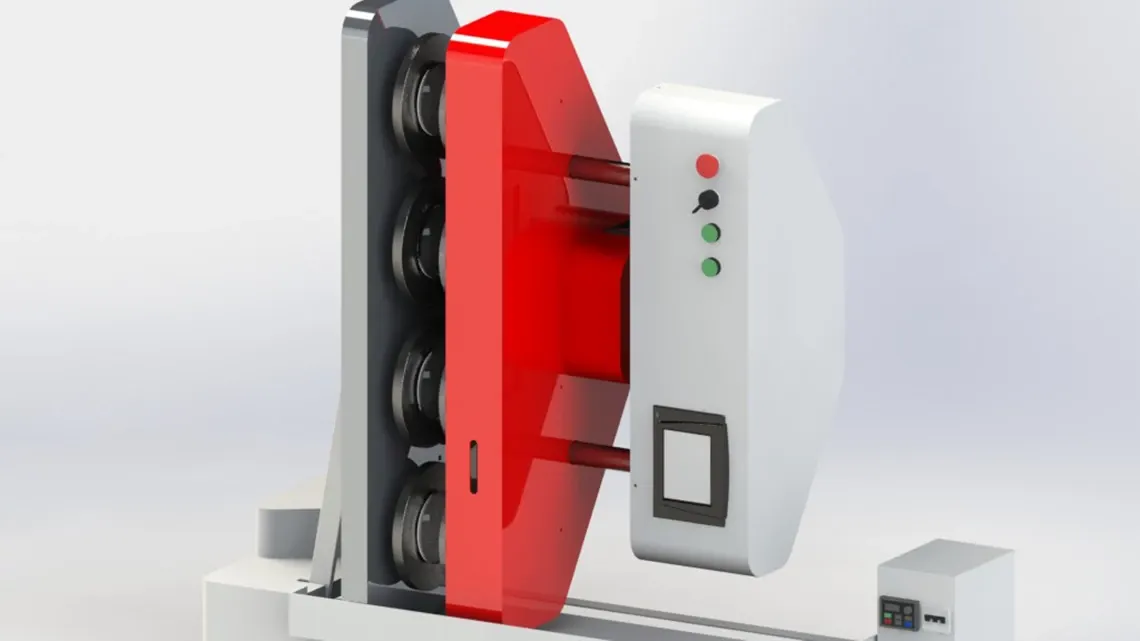

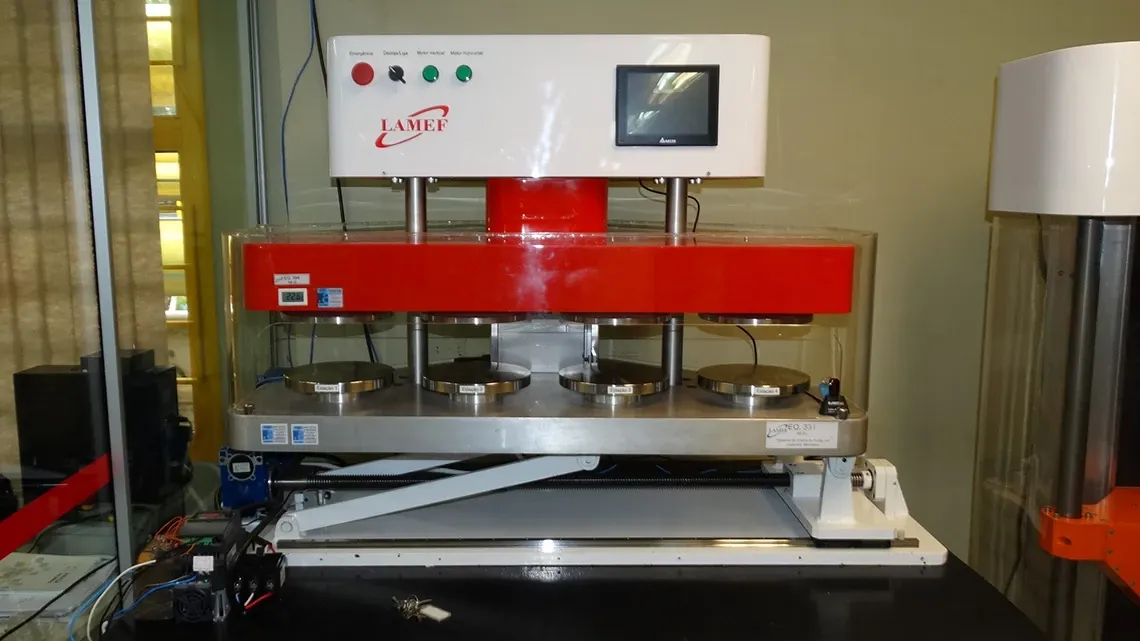

Denna testmaskin från forskningsinstitutet LAMEF/UFGRS används inom biomedicinsk teknik och utför utmattningstester på bröstimplantat. Utrustningen används för att kvalificera implantat för vidare användning i enlighet med standarden ISO 14607:2013. Testutrustningen kan testa upp till fyra implantat samtidigt i ren och automatiserad drift.
För detta ändamål ska utrustningen ha rörliga delar för att möjliggöra kompression av implantaten till 20% av deras ursprungliga höjd och mekanisk böjning direkt efter kompression av implantaten (för att simulera en gångrörelse hos en person med implantat). Styrningen måste vara underhållsfri och smörjfri på lång sikt, eftersom detta är viktigt för laboratorieutrustning inom sjukvården.

I maskinkonstruktionen användes linjärlagersystem från det modulära produktsystemet drylin, som möjliggör mycket robusta, rena, smörjmedelsfria, effektiva och enkla rörelser i alla systemdelar som kräver rörelse. Den låga friktionskoefficienten ökar enheternas livslängd och minimerar underhållsbehovet:
Vridmomentöverföringen från stegmotorn till implantatens kompressionssystem utfördes med drylin SD-ledskruvar (skruv och mutter). En annan uppsättning drylin SD-ledarskruvar användes i samma utrustning för momentöverföringen från växellådan till det mekaniska böjningssystemet, vilket gör att testerna kan utföras i vertikal riktning. Två uppsättningar drylin T-profilskenstyrningar med en linjärstyrning och två vagnar användes för att styra bockningssystemet horisontellt. För att styra den rörliga stammen, där plattorna som komprimerar implantaten är fixerade, användes en uppsättning drylin T-profilskenstyrningar med en linjär styrning och fyra vagnar för att möjliggöra cyklisk och plötslig rörelse över implantaten i enlighet med standarden.
