Rullande energikedja för voestalpine

• Vad som behövdes: Energikedja med rullar i 4040CR-serien, chainflex-kablar
• Krav och önskemål: Energi- och signalförsörjning under mycket höga temperaturer, tillförlitligt och underhållsfritt system
• Bransch: Stålindustri
• Framgång för kunden: Effektiv och ekonomisk energikedjelösning som fungerar tillförlitligt och nästan helt utan underhåll

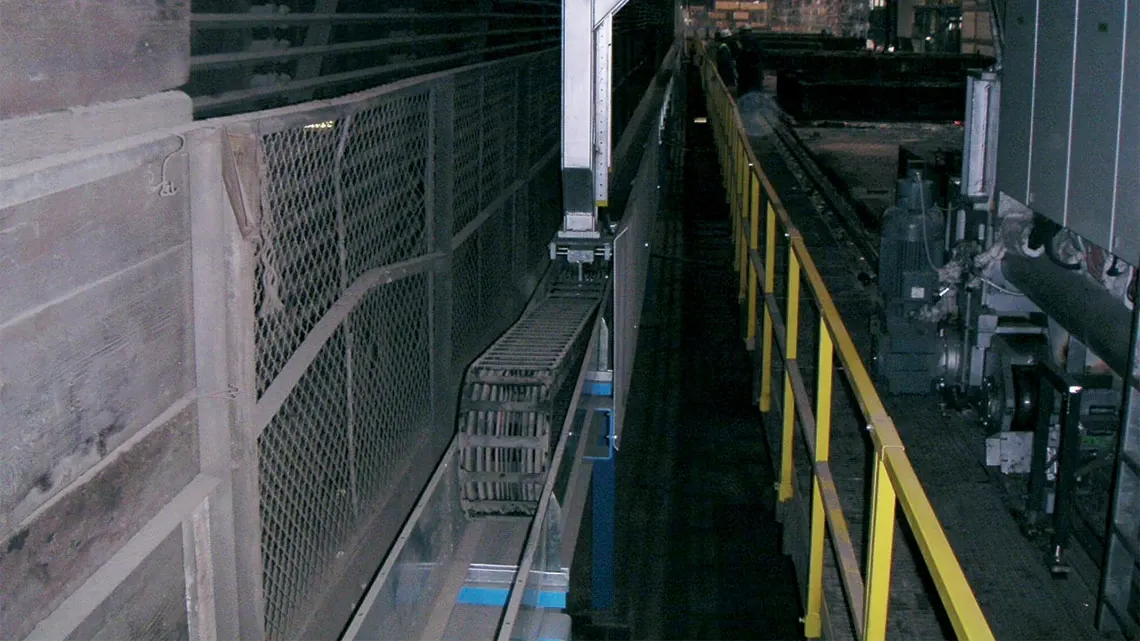

voestalpine Grobblech GmbH, ett 100 %dotterbolag till voestalpine Stahl GmbH, sysselsätter 630 personer och förädlar cirka 10 % av det råstål som produceras vid anläggningen i Linz i Österrike till grovplåt av hög kvalitet. För ett projekt behövde slabdjupdragningsugnen utrustas med ett energiförsörjningssystem på plats. Mer exakt måste den så kallade härdtäckningsvagnen, som körs på djupugnen med en körsträcka på 99 meter, försörjas med data och elektricitet. Vagnen körs permanent genom alla sex ugnsstationerna i anläggningen.

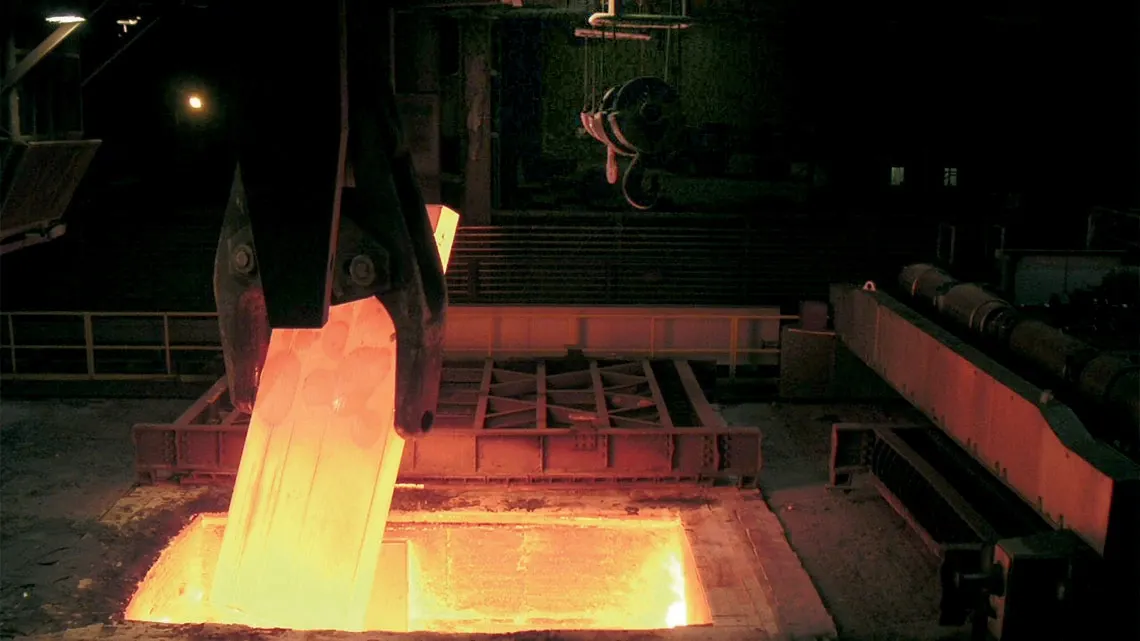

Utmaningen här var de speciella miljöförhållandena i anläggningen, som ställer särskilda krav på alla komponenter som används. Plattorna värms i de djupa ugnarna. När de tas ut ur ugnen ligger temperaturintervallet på cirka 1.200 °C. Ibland slår lågor ut från ugnarna. Kunden ville också ha ett energiförsörjningssystem som skulle garantera en i stort sett underhållsfri drift. Dessutom finns det krav på lång livslängd i den tuffa miljön i valsverket. Om reservdelar måste bytas ut på grund av slitage måste detta vara enkelt. "Energiförsörjningssystemet måste helt enkelt fungera under drift utan att vi behöver bekymra oss om det på något sätt", säger Markus Scheuchenpflug, projektledare för GTA-avdelningen (el) på voestalpine Grobblech.

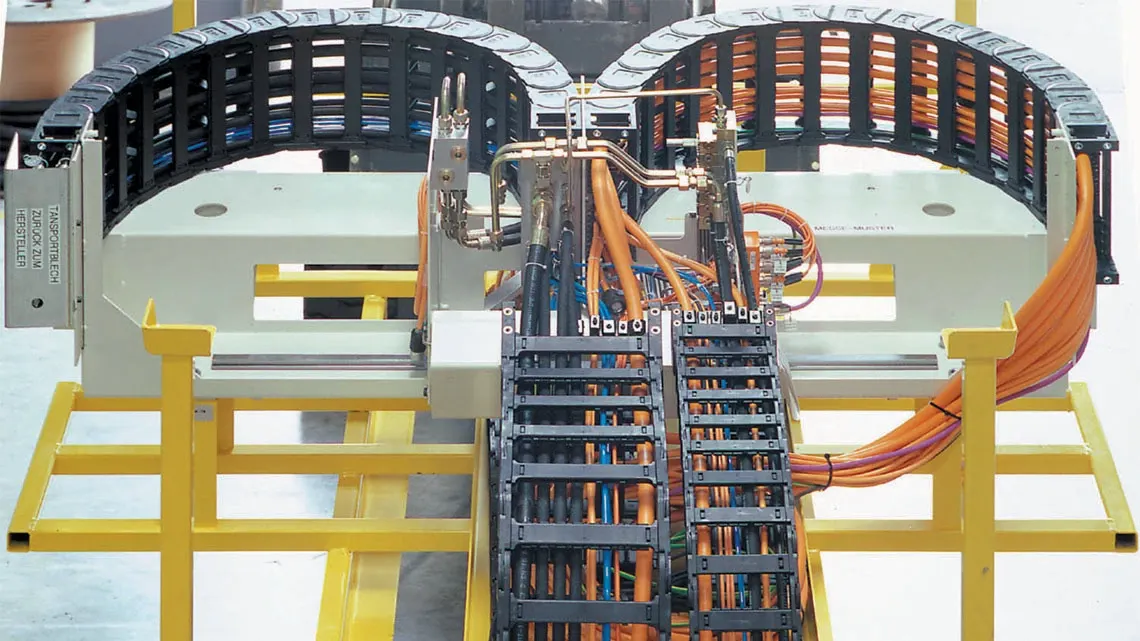

Det externa ingenjörsbyrån "Buma Engineering", som bland annat arbetar för voestalpine, ansvarade för tilldelningen av kontraktet. För energi- och signalförsörjningen valde man ett förmonterat energikedjesystem från igus, som marknadsförs under namnet ReadyChain. I den här applikationen är den kompletta kedjelängden ca 50.800 mm. Den levererades färdig för anslutning, inklusive alla kablar och dragavlastning på en stor trumma på plats. voestalpine Grobblech GmbH använder 4040CR-serien som rullande energik edja. Versionen med full väv visar sitt värde särskilt i tuffa applikationer. Ett dubbelt stoppsystem i området för länkanslutningarna garanterar absorption av höga drag- och tryckkrafter. Rollenergikedjan har ett antal andra fördelar. Den reducerar drivkraften till under 25 % för att flytta energiförsörjningssystemet. I det här fallet sker själva drivningen via härdtäckningsvagnen. Till detta kommer den ryckfria driften och den konstanta traversieringsfrekvensen. Energiförsörjningssystemet har en jämn inre och yttre kontur - med alla positiva effekter på de igus "Chainflex"-kablar som används. I motsats till konventionellt utformade energiförsörjningssystem är den rullande (glidande) versionen predestinerad för applikationer med smuts. Det fyrdelade länksystemet gör det extremt enkelt att byta reservdelar. Det kan öppnas från både den inre och yttre radien. Inga specialverktyg krävs, utan det räcker med en skruvmejsel för att öppna systemet. Detta gör det enkelt att byta ut eller vid behov lägga till en ny kabel.
