"Classic" serier - Tillgängliga på lång sikt

nedladdning

"Classics" katalog - äldre produkter är tillgängliga på lång sikt
D-CLASSICS-2013-SCREEN.pdf

Zipper "Classic" e-kedjor - Snabb montering med blixtlås

Redo att skickas inom 8 veckor Kan dras upp i ytterradien

Innerhöjd hi: 17 mm
Innerbredder Bi: 15 - 50 mm
Böjningsradier R: 38 - 180 mm
Delning: 30,5 mm

Serie 15

E2 mini "Classic" - En- och tvådelade - små till medelstora storlekar

Redo att skickas inom 8 veckor Sluten konstruktion

Innerhöjd hi: 18 mm
Innerbredder Bi: 15 - 50 mm
Böjningsradier R: 28 - 180 mm
Delning: 30,5 mm

Serie 10

Redo att skickas inom 8 veckor Kan öppnas i ytterradien på ena sidan

Innerhöjd hi: 17 mm
Innerbredder Bi: 15 - 50 mm
Böjningsradier R: 38 - 180 mm
Delning: 30,5 mm

Serie B15

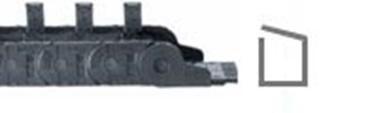

E2 medium "Classic" - vänligen använd serie E2/000 vid nya konstruktioner

Sluten konstruktion

Slutet utförande

Redo att skickas inom 3 veckor Tvärslåarna öppnas i innerradien

Öppnas på ena sidan

Redo att skickas inom 3 veckor Tvärslåarna öppnas i ytterradien

Öppnas på ena sidan

Sluten konstruktion

Serie 200, innerhöjd hi: 25 mm, innerbredder Bi: 25 - 125 mm, böjradier R: 55 - 250 mm, delning: 46 mm
Serie 26, innerhöjd hi: 35 mm, innerbredder Bi: 50 - 200 mm, böjradier R: 63 - 250 mm, delning: 56 mm
Serie 20, innerhöjd hi: 25 mm, innerbredder Bi: 11 - 103 mm, böjradier R: 55 - 250 mm, delning: 46 mm
Serie 30, innerhöjd hi: 45 mm, innerbredder Bi: 75 - 175 mm, böjradier R: 75 - 300 mm, delning: 67 mm

Öppnas på ena sidan, tvärslåarna öppnas i innerradien

Serie 240, innerhöjd hi: 25 mm, innerbredder Bi: 25 - 125 mm, böjradier R: 55 - 250 mm, delning: 46 mm
Serie 27i, innerhöjd hi: 35 mm, innerbredder Bi: 50 - 200 mm, böjradier R: 63 - 250 mm, delning: 56 mm
Serie 340, innerhöjd hi: 45 mm, innerbredder Bi: 50 - 250 mm, böjradier R: 75 - 300 mm, delning: 67 mm
Serie 36, innerhöjd hi: 45 mm, innerbredder Bi: 75 - 175 mm, böjradier R: 75 - 300 mm, delning: 67 mm

Öppnas på ena sidan, tvärslåarna öppnas i ytterradien

Serie 250, innerhöjd hi: 25 mm, innerbredder Bi: 25 - 125 mm, böjradier R: 55 - 250 mm, delning: 46 mm
Serie 27, innerhöjd hi: 35 mm, innerbredder Bi: 50 - 200 mm, böjradier R: 63 - 250 mm, delning: 56 mm
Serie 350, innerhöjd hi: 45 mm, innerbredder Bi: 50 - 250 mm, böjradier R: 75 - 300 mm, delning: 67 mm
Serie 25, innerhöjd hi: 25 mm, innerbredder Bi: 11 - 103 mm, böjradier R: 55 - 250 mm, delning: 46 mm
Serie 35, innerhöjd hi: 45 mm, innerbredder Bi: 75 - 175 mm, böjradier R: 75 - 300 mm, delning: 67 mm

E2 R "Classic" - Tvådelade e-rör - Spånskydd - Mycket lugn gång

Öppnas i ytterradien

Redo att skickas inom 3 veckor Tvådelade energirör

Innerhöjd hi: 35 mm
Innerbredder Bi: 50 - 75 mm
Böjningsradier R: 75 - 250 mm
Delning: 33,3 mm

Serie R58 gammal

Redo att skickas inom 3 veckor Tvådelade energirör

Innerhöjd hi: 45 mm
Innerbredder Bi: 75 - 175 mm
Böjningsradier R: 100 - 300 mm
Delning: 36 mm

Serie R68 gammal

E4/light "Classic" - utgående serie - vänligen använd serie E4/light vid nya konstruktioner

Redo att skickas inom 3 veckor Med tvärslåar i varje länk, kan öppnas på båda sidor

Redo att skickas inom 3 veckor Med tvärslåar i varannan länk, kan öppnas på båda sidor

Redo att skickas inom 3 veckor Energirör, kan öppnas på båda sidor

Svängbara lock

Med tvärslåar i varje länk, kan öppnas på båda sidor

Serie 140, innerhöjd hi: 56 mm, innerbredder Bi: 50 - 600 mm, böjradier R: 135 - 500 mm, delning: 91 mm
Serie 142, innerhöjd hi: 62 mm, innerbredder Bi: 50 - 400 mm, böjradier R: 135 - 500 mm, delning: 91 mm
Serie 150, innerhöjd hi: 80 mm, innerbredder Bi: 50 - 600 mm, böjradier R: 150 - 500 mm, delning: 91 mm

Med tvärslåar i varannan länk, kan öppnas på båda sidor

Serie 141, innerhöjd hi: 56 mm, innerbredder Bi: 50 - 600 mm, böjradier R: 135 - 500 mm, delning: 91 mm
Serie 143, innerhöjd hi: 62 mm, innerbredder Bi: 50 - 400 mm, böjradier R: 135 - 500 mm, delning: 91 mm
Serie 151, innerhöjd hi: 80 mm, innerbredder Bi: 50 - 600 mm, böjradier R: 150 - 500 mm, delning: 91 mm

Energirör, kan öppnas på båda sidorna, svängbart lock

Serie R188, innerhöjd hi: 56 mm, innerbredder Bi: 75 - 462 mm, böjradier R: 150 - 500 mm, delning: 91 mm
Serie R198, innerhöjd hi: 80 mm, innerbredder Bi: 75 - 462 mm, böjradier R: 200 - 500 mm, delning: 91 mm

E4/0 "Classic" - utgående serie - vänligen använd serie E4.1 vid nya konstruktioner

Redo att skickas inom 3 veckor Med tvärslåar i varje länk, kan öppnas på båda sidor

Redo att skickas inom 3 veckor Med tvärslåar i varannan länk, kan öppnas på båda sidor

Redo att skickas inom 3 veckor Energirör, kan öppnas på båda sidor

Svängbara lock

Med tvärslåar i varje länk, kan öppnas på båda sidor

Serie 22, innerhöjd hi: 28 mm, innerbredder Bi: 40 - 300 mm, böjradier R: 55 - 250 mm, delning: 46 mm
Serie 28, innerhöjd hi: 32 mm, innerbredder Bi: 50 - 400 mm, böjradier R: 63 - 300 mm, delning: 56 mm
Serie 38, innerhöjd hi: 42 mm, innerbredder Bi: 50 - 400 mm, böjradier R: 75 - 350 mm, delning: 67 mm
Serie 40, innerhöjd hi: 56 mm, innerbredder Bi: 50 - 600 mm, böjradier R: 135 - 500 mm, delning: 91 mm
Serie 50, innerhöjd hi: 80 mm, innerbredder Bi: 50 - 600 mm, böjradier R: 150 - 1000 mm, delning: 91 mm

Med tvärslåar i varannan länk, kan öppnas på båda sidor

Serie 23, innerhöjd hi: 28 mm, innerbredder Bi: 40 - 300 mm, böjradier R: 55 - 250 mm, delning: 46 mm
Serie 29, innerhöjd hi: 32 mm, innerbredder Bi: 50 - 400 mm, böjradier R: 63 - 300 mm, delning: 56 mm
Serie 39, innerhöjd hi: 42 mm, innerbredder Bi: 50 - 400 mm, böjradier R: 75 - 350 mm, delning: 67 mm
Serie 41, innerhöjd hi: 56 mm, innerbredder Bi: 50 - 600 mm, böjradier R: 135 - 500 mm, delning: 91 mm
Serie 51, innerhöjd hi: 80 mm, innerbredder Bi: 50 - 600 mm, böjradier R: 150 - 1000 mm, delning: 91 mm

Energirör, kan öppnas på båda sidorna, svängbart lock

Serie R76, innerhöjd hi: 28 mm, innerbredder Bi: 50 - 300 mm, böjradier R: 75 - 250 mm, delning: 46 mm
Serie R77, innerhöjd hi: 32 mm, innerbredder Bi: 50 - 300 mm, böjradier R: 125 - 300 mm, delning: 56 mm
Serie R78, innerhöjd hi: 42 mm, innerbredder Bi: 50 - 300 mm, böjradier R: 125 - 350 mm, delning: 67 mm
Serie R88, innerhöjd hi: 56 mm, innerbredder Bi: 75 - 462 mm, böjradier R: 150 - 500 mm, delning: 91 mm
Serie R98, innerhöjd hi: 80 mm, innerbredder Bi: 75 - 462 mm, böjradier R: 200 - 1000 mm, delning: 91 mm

Kabelkedja

Fylls i ytterradien

Innerhöjd hi: 25,5 mm
Innerbredd Bi: 25,5 mm
Böjningsradier R: 45 - 200 mm
Delning: 25 mm

Serie Kabelkedja(PDF-fil)

System autoglide

Version 2 - För serie 200 e-kedjor

Formsprutade autoglide-kuggar i innerradien

Innerhöjd hi: 25 mm
Innerbredd Bi: 57 mm
Böjningsradier R: 100 mm
Delning: 45 mm

Serie AG200
