E-kedja med profilrullar: för mycket höga fyllnadsvikter och hastigheter

Över hela världen används mer än 1000 anläggningar med vanliga rullar kabelkedjor i kontinuerlig drift. Industrin, i synnerhet kranindustrin, ställer allt högre krav vad gäller förflyttningslängd, fyllnadsvikt, speciella och höga förflyttningshastigheter och samtidigt en lugn gång. Med systemet P4 uppfyller igus® dessa krav. Anläggningar av den här typen bör konstrueras av våra projektingenjörer. Vi lämnar gärna en offert. Var god kontakta oss.

Kedjelänkarnas delning är den samma med och utan rulle

Överpartens rullar löper genom underpartens rullar (inte över dem som i det tidigare utförandet), vilket ger en mycket lugn gång.

Rullen "kommer aldrig bort" eftersom den är integrerad i sidodelen

Långa vägar (t.o.m. 800 m), höga extralaster (t.o.m. 30 kg/m)

För mycket långa förflyttningsvägar och höga hastigheter t.o.m. 10 m/s åkhastighet

AUTO-GLIDE tvärslåar ger en säker styrning vid mycket långa förflyttningsvägar

Finns i 4 innerhöjder (32, 42, 56, 80 mm)

Modulär P4-bygglåda med inre avdelning från system E4

Kraftigt reducerad drivkraft för förflyttning av e-kedjan till under 25%

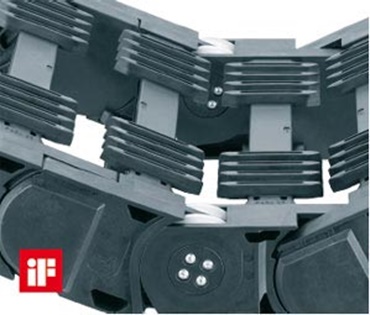

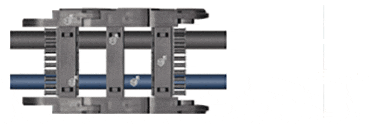

System P4 - Mycket lugn gång tack vare samma delning för alla kedjelänkar. AUTO-GLIDE tvärslåar ger en säker styrning vid mycket långa förflyttningsvägar

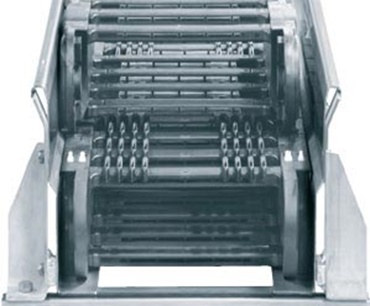

Styrrännsystem Styrrännesystemet säkerställer tillsammans med AUTO-GLIDE-tvärslåarna att över- och underparten löper förskjutet i sidled - säkert vid höga hastigheter

Säker, tyst, slittålig energitillförsel på långa förflyttningsvägar - igus® system P4

Med igus® system P4, som kräver ett minimum av underhåll, får man en säker energitillförsel på långa vägar upp till 800 m för krananläggningar eller transportörsystem. Över- och underparten rullar på varandra med en förskjutning i sidled. På så sätt rullar ingenting över de tribologiskt optimerade plastrullarna, utan de rullar på en genomgående, bred rullyta. De kamliknande AUTO-GLIDE-tvärslåarna och det speciella rännsystemet styr kabelkedjan P4 säkert. Idealiskt för applikationer med höga förflyttningshastigheter (t. o. m. 10 m/s) och stora fyllnadsvikter (t. o. m. 30 kg/m)

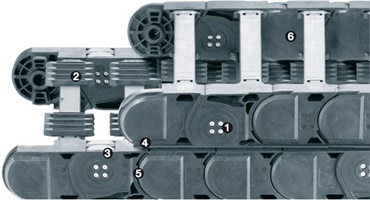

1

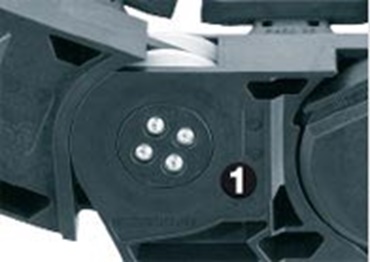

Kabelkedjesystem med tribologiskt optimerade plastrullar som kräver ett minimum av underhåll

2

Kamliknande AUTO-GLIDE-tvärslåar

3

Speciell design i rullarna och kedjelänkarna gör dem extra tysta

4

Över- och underparten löper ovanpå varandra med en förskjutning i sidled

5

Samma delning rull- /kedjelänkar

6

4 innerhöjder: 32 mm, 42 mm, 56 mm och 80 mm

7

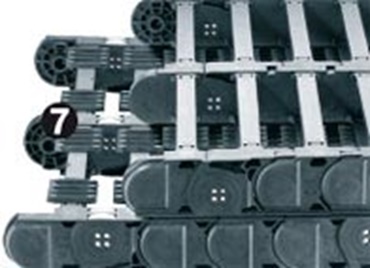

Mittledslösning för ännu högre fyllnadsvikter med 56 och 80 mm innerhöjd

8

Robusta monteringsfästen av stål tillgängliga

9

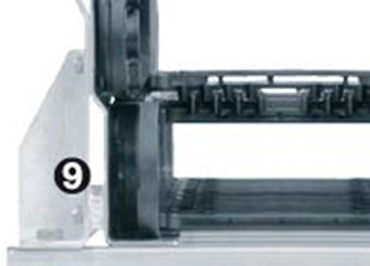

Speciellt P4-rännsystem tillgängligt

Rullmittled för höga laster

Finns i 2 innerhöjder (56, 80 mm)

Högre extralaster plus 50% möjliga

Maximerad styvhet

Kedjans inre är indelad i lämpliga segment (elsystem/hydraulik)

Tribologiskt optimerade long-life-plastrullar för alla P4-system

Nötnings- och friktionsoptimerad

Lång livslängd

Bättre löpegenskaper

Ljudreducerande, -dämpande

Samma delning rull- /kedjelänkar

Nytt styrrännesystem

Speciell geometri tillsammans med AUTO-GLIDE-tvärslåar möjliggör att över- och underparten löper förskjutet i sidled

Robust vinkelfäste för lång livslängd

Rännsegment av rostfritt stål, korrosionsbeständiga


Leveransprogram system P4

Redo att skickas inom 5 - 7 arbetsdagar från lager i Köln Serie P4.32

E-kedja med profilrullar: Innerhöjd 32mm - för mycket höga fyllnadsvikter och hastigheter

Redo att skickas inom 5 - 7 arbetsdagar från lager i Köln Serie P4.42

E-kedja med profilrullar: Innerhöjd 42mm - för mycket höga fyllnadsvikter och hastigheter

Serie P41.56

e-kedja med profilrullar: innerhöjd 56 mm - för mycket höga fyllnadsvikter och hastigheter

Redo att skickas inom 5 - 7 arbetsdagar från lager i Köln Serie P4.80

E-kedja med profilrullar: Innerhöjd 80mm - för mycket höga fyllnadsvikter och hastigheter

Serie P41.80

e-kedja med profilrullar: innerhöjd 80 mm - för mycket höga fyllnadsvikter och hastigheter


Typiska industrigrenar och applikationer

Kranteknik (inom-/utomhus)

Höglagersystem

Anläggningsbyggnad

Portalrobotar

Materialhanteringsteknik

Gruvdrift

Stålverk

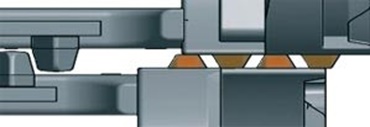

Kedjans över- och underpart löper förskjutet i sidled, därigenom genomgående rullyta
P4 i ett körsimulator

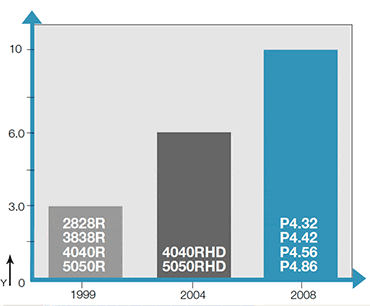

Nötningsdiagram P4 Y = v m/s
Förflyttningshastighet för igus® P4 e-kedjor med profilrullar

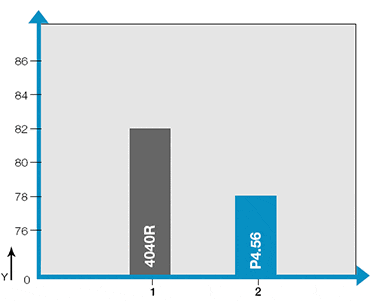

Ljudvolym P4 Y = dB(A)
1) 1. E-kedja med profilrullar från 1999, laboratorietest, v = 2,0 m/s
2) Test utomhus, v = 6,0 m/s, mätning med 1 m intervall

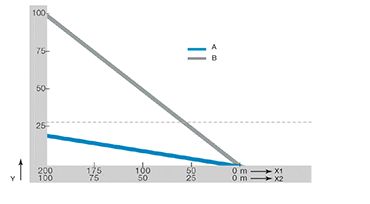

Drag-/skjutkraft rullkedja Y = drag - skjuvkraft i procent
X1 = förflyttningsväg, X2 = kedjelängd
A = Rol e-chain®, B = Standard kabelkedja. Data: Fyllnadsvikt 10kg/m
