twisterband
...7000°* rotation...
Botten- och basplattor medföljer standardmässigt och ingår i twisterband-modulen!
twisterband: Kompakt, modulärt, kostnadseffektivt
1. Basplatta med dragavlastning
2. twisterband segment
3. Finns i 4 olika storlekar
4. Finns delvis med inre avdelning
5. Begränsad längdutjämning är möjlig
6. Kan fällas upp med integrerat gångjärn eller öppnas med "Easy" design
7. Grundplatta med dragavlastning
Rotationsrörelser på mycket små utrymmen - 20 gånger runt den egna axeln Med det mycket kompakta igus® twisterbandet kan man till ett lågt pris samt med låg nötning och lite underhåll utföra rotationsrörelser på ett mycket litet utrymme och säkert överföra energi, data och medier.
Finns i 5 olika storlekar
7 000°* och ännu större rotationsrörelse vid horisontell installation och upp till 3 000° vid vertikal installation
Rotationshastigheter upp till 360°/s är tänkbara
Kompakt, modulärt och lätt
Banden kan kortas hur mycket som helst
Mycket små monteringsutrymmen, mycket slank konstruktion runt rotationsaxeln
Kan användas i olika monteringslägen (horisontellt, vertikalt, upp och ner)
Kostnadseffektivt
Lätt att fylla
Idealiskt i kombination med igus® chainflex® kablar för rotationsrörelser i starkt begränsade utrymmen
Branscher:
Kabeltrummor, verktygsmaskiner, robotar (robotarmar, 1:a/6:e axeln, Scara-robot), åkattraktioner, medicinska apparater, radar- och teleskopanläggningar, luftfart, provnings-, mät-, hanterings-, lyft- och monteringsenheter, vindkraftanläggningar (vingjustering). Överallt där det behövs roterande genomföring.
Integrerat gångjärn: Enkel åtkomst och snabb fyllning med kablar och slangar (TB20.44.18, TB30)
Maximal rotationsvinkel som tumregel: per 180° band = 360° mer rotation
Vid rotationsvinklar fr.o. m. 1500° roterande och horisontellt ska en axel monteras centralt

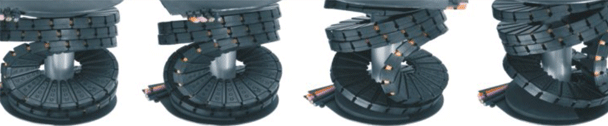

igus® twisterband: Minimala installationsutrymmen, mycket platsbesparande konstruktion kring rotationsaxeln
Kompakt, modulär och lågt pris - horisontellt är en roterande rörelse på 7 000° och ännu mer är möjlig, vertikalt upp till 3 000° på ett mycket litet utrymme.
Kan användas i olika installationslägen: här horisontellt 7000° och ännu mer rotationsrörelse på minimalt utrymme. Begränsad längdutjämning möjlig
Rotationsrörelser upp till 7000° (vertikalt installationsläge: upp till 3 000°, horisontellt: 7 000° och ännu mer är möjligt)
Kan realiseras på mycket små utrymmen
Rotationshastigheter upp till 180°/s är tänkbara
Finns i 5 olika storlekar
Kan delvis levereras med inre avdelning (beroende på serien).
Mycket enkel att fylla med uppfällbart integrerat gångjärn eller genom "Easy" principen (beroende på serien).
Begränsad längdutjämning är möjlig
För högre fyllnadsvikter system twisterchain
För 3D-rörelser triflex® R
RBR-utföranden för ännu högre fyllnadsvikter
När man behöver ett smörj- och underhållsfritt rundbordslager för "ändlösa" rotationsrörelser
iglidur® rundbordslager
När du behöver skärmade kablar. Vänligen kontakta oss.
|
Part No.: |
|
| Rotation angle [°]: | |
| artikelnr | innerbredd | Inre höjd | X1 inre installationsutrymme |
X2 yttre installationsutrymme |
R min. |
R max. |
d1 MAX. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
 TB12.23.9.3.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 217,07 EUR |  |
| TB12.23.9.4.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 244,83 EUR | |
| TB12.23.9.5.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 272,58 EUR | |
| TB12.23.9.6.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 300,34 EUR | |
| TB12.23.9.7.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 328,09 EUR | |
| TB12.23.9.8.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 355,84 EUR | |
| TB12.23.9.9.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 383,57 EUR | |
| TB12.23.9.10.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 411,33 EUR | |
| TB12.23.9.11.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 439,08 EUR | |
| TB12.23.9.12.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 466,84 EUR | |
| TB12.23.9.13.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 494,59 EUR | |
| TB12.23.9.14.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 522,34 EUR | |
| TB12.23.9.15.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 550,10 EUR | |
| TB12.23.9.16.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 577,85 EUR | |
| TB12.23.9.17.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 605,61 EUR | |
| TB12.23.9.18.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 633,36 EUR | |
| TB12.23.9.19.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 661,09 EUR | |
| TB12.23.9.20.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 688,84 EUR | |
| TB12.23.9.21.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 716,60 EUR | |
| TB12.23.9.22.01.0 |
23 | 9 | 40 | 140 | 24 | 35 | 7 | 744,35 EUR | |
| Mer om den valda delen: | |||||||||
3D-CAD
Provbeställning
PDF
prisförfrågan
Prisklasser
myCatalog
|
|||||||||
|
Part No.: |
|
| Rotation angle [°]: | |
| artikelnr | innerbredd | Inre höjd | X1 inre installationsutrymme |
X2 yttre installationsutrymme |
R min. |
R max. |
d1 MAX. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.12.3.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 265,19 EUR | |
| TB20.44.12.4.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 293,94 EUR | |
| TB20.44.12.5.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 322,70 EUR | |
| TB20.44.12.6.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 351,44 EUR | |
| TB20.44.12.7.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 380,18 EUR | |
| TB20.44.12.8.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 408,95 EUR | |
| TB20.44.12.9.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 437,69 EUR | |
| TB20.44.12.10.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 466,46 EUR | |
| TB20.44.12.11.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 495,20 EUR | |
| TB20.44.12.12.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 523,96 EUR | |
| TB20.44.12.13.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 552,70 EUR | |
| TB20.44.12.14.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 581,44 EUR | |
| TB20.44.12.15.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 610,21 EUR | |
| TB20.44.12.16.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 638,95 EUR | |
| TB20.44.12.17.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 667,72 EUR | |
| TB20.44.12.18.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 696,46 EUR | |
| TB20.44.12.19.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 725,22 EUR | |
| TB20.44.12.20.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 753,97 EUR | |
| TB20.44.12.21.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 782,71 EUR | |
| TB20.44.12.22.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 811,47 EUR | |
| TB20.44.12.23.01.0 |
44 | 12 | 50 | 220 | 34 | 57 | 9 | 840,21 EUR | |
| Mer om den valda delen: | |||||||||
|
3D-CAD
Provbeställning
PDF
prisförfrågan
Prisklasser
myCatalog
|
|||||||||
|
Part No.: |
|
| Rotation angle [°]: | |
| artikelnr | innerbredd | Inre höjd | X1 inre installationsutrymme |
X2 yttre installationsutrymme |
R min. |
R max. |
d1 MAX. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB20.44.18.3.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 276,71 EUR | |
| TB20.44.18.4.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 306,71 EUR | |
| TB20.44.18.5.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 336,72 EUR | |
| TB20.44.18.6.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 366,72 EUR | |
| TB20.44.18.7.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 396,73 EUR | |
| TB20.44.18.8.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 426,74 EUR | |
| TB20.44.18.9.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 456,72 EUR | |
| TB20.44.18.10.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 486,72 EUR | |
| TB20.44.18.11.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 516,73 EUR | |
| TB20.44.18.12.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 546,73 EUR | |
| TB20.44.18.13.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 576,74 EUR | |
| TB20.44.18.14.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 606,74 EUR | |
| TB20.44.18.15.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 636,73 EUR | |
| TB20.44.18.16.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 666,73 EUR | |
| TB20.44.18.17.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 696,74 EUR | |
| TB20.44.18.18.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 726,74 EUR | |
| TB20.44.18.19.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 756,75 EUR | |
| TB20.44.18.20.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 786,75 EUR | |
| TB20.44.18.21.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 816,76 EUR | |
| TB20.44.18.22.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 846,74 EUR | |
| TB20.44.18.23.01.0 |
44 | 18 | 50 | 220 | 34 | 57 | 14 | 876,75 EUR | |
| Mer om den valda delen: | |||||||||
|
3D-CAD
Provbeställning
PDF
prisförfrågan
Prisklasser
myCatalog
|
|||||||||
|
Part No.: |
|
| Rotation angle [°]: | |
| artikelnr | innerbredd | Inre höjd | X1 inre installationsutrymme |
X2 yttre installationsutrymme |
R min. |
R max. |
d1 MAX. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB29.27.22.3.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 249,51 EUR | |
| TB29.27.22.4.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 282,88 EUR | |
| TB29.27.22.5.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 316,28 EUR | |
| TB29.27.22.6.01.0 |
27 | 22 | 200 | 320 | 69 | 82 | 17 | 349,65 EUR | |
| Mer om den valda delen: | |||||||||
|
3D-CAD
Provbeställning
PDF
prisförfrågan
Prisklasser
myCatalog
|
|||||||||
|
Part No.: |
|
| Rotation angle [°]: | |
| artikelnr | innerbredd | Inre höjd | X1 inre installationsutrymme |
X2 yttre installationsutrymme |
R min. |
R max. |
d1 MAX. | ||
|---|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||||
| TB30.75.22.7.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 365,81 EUR | |
| TB30.75.22.8.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 398,04 EUR | |
| TB30.75.22.9.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 430,28 EUR | |
| TB30.75.22.10.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 462,51 EUR | |
| TB30.75.22.11.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 494,74 EUR | |
| TB30.75.22.12.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 526,95 EUR | |
| TB30.75.22.13.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 559,18 EUR | |
| TB30.75.22.14.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 591,41 EUR | |
| TB30.75.22.15.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 623,65 EUR | |
| TB30.75.22.16.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 655,85 EUR | |
| TB30.75.22.17.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 688,08 EUR | |
| TB30.75.22.18.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 720,32 EUR | |
| TB30.75.22.19.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 752,55 EUR | |
| TB30.75.22.20.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | 784,78 EUR | |
| TB30.75.22.21.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | på förfrågan | |
| TB30.75.22.22.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | på förfrågan | |
| TB30.75.22.23.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | på förfrågan | |
| TB30.75.22.24.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | på förfrågan | |
| TB30.75.22.25.01.0 |
75 | 22 | 90 | 330 | 44 | 77 | 17 | på förfrågan | |
| Mer om den valda delen: | |||||||||
|
3D-CAD
Provbeställning
PDF
prisförfrågan
Prisklasser
myCatalog
|
|||||||||
Exempel på ett twisterband
* horisontellt monteringsläge
