Nötningsbeständiga kugghjul av plast

Från orderstorlek 1 st till serieproduktion av flera miljoner


Koniska kugghjul

Utväxling: 1:1 - 1:5
Modul: 1 - 3,5

Cylindriska kugghjul

Antal kuggar: 12 - 150
Modul: 0,5 - 3

Kuggstänger

Modul: 0,5 - 3
Längd: 250 mm

Vinkelväxel

Utväxling: 1:1 - 1:5
Modul: 1

Specialdelar

Specialdelar

Jag hittar inte de mått jag vill ha i shoppen eller behöver individuella kugghjul för min applikation.
Gör en förfrågan om en specialdel
FAQ

CAD-data nedladdning

Jag skulle vilja se CAD-data för kugghjulen/-stängerna i CAD-databasen eller ladda ner dem direkt gratis.
Till CAD-databasen
Varuprov och broschyrer

Gratis broschyr och prov

Beställ nu ditt kostnadsfria kugghjulsprov eller ladda ner kugghjulsbroschyren.
Välj nu

Inspelat webbinarium

Nötningsbeständigt på fyra hjul - iglidur® plastkugghjul för bilindustrin

I detta webbinarium får du lära dig mer om:
  • igus som leverantör till bilindustrin
  • Dina fördelar med att använda iglidur® plastkugghjul
  • Våra tillverkningsmöjligheter - från prototyper till serieproduktion
  • Användningsexempel i praktiken
Se nu


Kugghjulen av iglidur® högpresterande polymerer möjliggör en smörjfri och underhållsfri användning.Tack vare den speciella sammansättningen, bestående av baspolymerer, fibrer, fyllmedel och fasta smörjmedel, har de en mycket hög nötningsbeständighet. Våra kugghjul används redan framgångsrikt i många olika applikationer.
iglidur® materialen testas rigoröst i vårt eget Testlabb.
I enlighet med de parametrar som råder i din applikation hjälper vi dig kostnadsfritt och icke bindande att välja rätt material och produktions- och verktygsteknik, för tillverkning av individuella kugghjul (kuggdelar) i en säker process.
På igus kan du beställa utan minsta ordervärde, från orderstorlek 1 st.

Kugghjulstest: antal cykler fram till kuggbrott



Diagram X-axel: material Y-axel: cykler I testet testades kugghjul av materialen xirodur B180 och POM. Genomsnittligt antal cykler vid 200 r/min. och 2 Nm fram till kuggfotsbrott.
testrigg Alla kugghjul av iglidur® högpresterande polymerer testas rigoröst i testriggarna i igus labb

Våra tillverkningsmetoder

Fr.o.m. orderstorlek 1 st till serietillverkning av upp till flera miljoner delar.

Formsprutade kugghjul

Formsprutning
  • Av vår stora iglidur® materialmångfald
  • Standardmått finns
  • Olika axel-/navförband finns
  • Individuell serietillverkning av specialdelar
  • Ekonomisk serietillverkning
Läs mer nu

3D-printade kugghjul

3D-printing
  • Från 1 - 3 dagars leveranstid
  • Från 1 styck
  • CAD-konfigurator av kugghjul och kuggstänger online
  • För prototyper


Läs mer nu

Mekaniskt tillverkade kugghjul

Mekanisk tillverkning
  • Av iglidur® halvfabrikat
  • Ekonomiska vid små till medelstora stora kvantiteter
  • För kugghjul med stor volym



Läs mer nu

Kugghjulsnyheter 2022


Förbättrad teknik, sänkta kostnader: Minst ett av dessa mål vill vi alltid uppfylla. Det är vårt jobb sedan många år tillbaka.Upplev iglidur® kugghjulsinnovationer 2022.


News 2021

Exempel på applikationer med plastkugghjul




Smörjfri

Kugghjulens ekologiska hållbarhet

För våra plastkugghjul behöver du inte en droppe smörjolja. Detta gynnar inte bara våra användare utan även miljön. Dessutom orsakar våra tribologiskt optimerade material mindre nötning, vilket reducerar energiåtgången.
Ekologisk hållbarhet

Därför har vi utvecklat våra kugghjul:

iglidur® kugghjul har redan bevisat sin kvalitet i olika växlar och har dessutom testats i realistiska förhållanden i igus testlabb. Här görs exempelvis en elektrisk mätning och utvärdering av vridmomentsfluktuationer, verkningsgrad och vändglapp i växlarna med plastkugghjulen. De samlade empiriska värdena möjliggör en kontinuerlig optimering av våra kugghjul och användning i slitsam kontinuerlig drift.

iglidur® kugghjul utmärks av sin höga nötningsbeständighet under drift. På grund av sin speciella materialsammansättning, bestående av baspolymerer, fibrer, fyllmedel och fasta smörjmedel, har de mycket gynnsamma nötningsegenskaper och kräver dessutom inga externa smörjmedel. Därmed förlängs underhållsintervallerna och dyra avbrottsminuter reduceras.
Testlaboratorium

Era frågor och våra svar (FAQ)


Vad är ett kugghjul?
Kugghjulet är ett runt maskinelement med jämnt fördelade kuggar på periferin. Dess uppgift är att överföra kraft mellan två roterande kugghjul eller mellan ett kugghjul och en kuggstång. Beroende på applikationen finns även ännu fler utföranden.

Vilka typer av kugghjul finns det?
De vanligaste typerna av kugghjul/kuggelement är:  Ofta kombineras olika typer av kugghjul och kuggar för att uppnå speciella rörelseförlopp.

När passar kugghjul ihop?
För att kugghjulen ska röra sig problemfritt är det viktigt att kuggarna griper in i varandra. För detta måste kugghjulens kuggar ha samma storlek och således samma modul. Detta gäller för alla kuggelement, t.ex. även kuggstänger, koniska växlar m.m.

Vad menas med kugghjulets modul?
Modulen anger kugghjulets storlek. Modulen beräknas genom att man dividerar delningscirkelns diameter med antalet tänder (m= d/z).
Det bör noteras att endast kugghjul med samma modul kan kombineras.

Hur länge håller ett kugghjul?
Ett kugghjuls livslängd beror på olika faktorer. Dels vilka egenskaper (t.ex. modul och antal kuggar) kugghjulet har och hur det ska användas (t.ex. användningstemperatur, vridmoment och varvtal). Om du vill veta i förväg hur länge ett kugghjul kommer att hålla i din applikation, så kan du gärna fylla i vårt kostnadsfria formulär för beräkning av livslängden.
Testa nu

Hur tillverkas kugghjulen av iglidur® högpresterande polymerer?
På igus tillverkar vi kugghjulen med hjälp av tre olika tillverkningsmetoder:
  • Formsprutning med iglidur® granulat
  • Mekanisk bearbetning av iglidur® halvfabrikat
  • 3D-printing med iglidur® SLS eller FDM-material
Allt efter förfrågan ger vi dig kostnadsfri och icke bindande rådgivning avseende tillverkningen, för att tillsammans med dig hitta den bästa ekonomiska lösningen.   

Hur testas iglidur® kugghjul ? 
I vårt Testlabbhar vi testriggar där vi testar våra kugghjul av de vitt skilda iglidur® materialen i olika scenarier. Gärna levererar vi även varuprov för dina applikationsspecifika tester.  

Vad är den minsta beställningsmängden?
Det finns ingen minsta orderkvantitet för våra kugghjul. Du kan göra en förfrågan och beställa  från orderstorlek 1 st.

Får iglidur® kugghjulen smörjas?
Kugghjulen behöver ingen extern smörjning. Alla material vi använder är redan tribologiskt optimerade och konstruerade för smörjfri drift. Om du ändå gärna vill smörja, så kan du göra det med ett silikonfritt smörjmedel.

Jag behöver ett speciellt utförande, är detta möjligt?  
Ja, tillverkning av speciella geometrier är möjlig och kan genomföras för alla kvantitetsscenarier tack vare våra olika tillverkningsmetoder. Vi hjälper dig gärna individuellt med din speciella geometri och valet av passande material. Här kan du göra en förfrågan om ett individuellt kugghjul. 

Vilka fördelar har iglidur® kugghjul?
iglidur® kugghjul behöver ingen extern smörjning och är därför underhållsfria. En stor fördel är också att våra kugghjul har en lång livslängd , tack vare de nötningsbeständiga iglidur® materialens speciella sammansättning. Jämfört med kugghjul av metall är plastkugghjul tystare och har optimala nödkörningsegenskaper. Den tribologiska optimeringen av materialen ger dessutom låga friktionskoefficienter.

När måste ett kugghjul bytas? 
Så snart kraftöverföringen inte längre är möjlig på grund av slitage på kugghjulet måste det bytas ut. Genom geometriska anpassningar av t.ex modul och kuggantal eller genom att välja rätt material kan kugghjulens livslängd ökas.  

Vilka är användningsområdena?
iglidur® kugghjul används i alla branscher. Allt efter användningsområde erbjuder vi speciella material, som t.ex. uppfyller FDA-kraven eller vissa brandskyddsstandarder (såsom i fordonsindustrin) e.dyl.

Över 250 000 kunder över hela världen använder iglidur® material
AGCO | B. Braun Melsungen | Crankbrothers | DMG Mori | FAUN Viatech | HillromKohlerKRONESLemken | MultipondNowy Styl | Ottobock | SensataTecnoSun SolarThalerV-ZugWSS Wilh. Schlechtendahl & SöhneZunhammer | m.m.

Framgångsrik applikation

samo Maschinenbau GmbH


"Vi behövde ett material som skulle vara smörjfritt, robust och kostnadseffektivt, därför bestämde vi oss för iglidur® glidlager från igus“
Till den framgångsrika applikationen
Översikt

... och många fler framgångsrika applikationer


Upptäck fler framgångsrika applikationer i över 60 olika branscher över hela världen.
Upptäck fler framgångsrika kundapplikationer

Kugghjul av plast istället för metall

Förbättra tekniken och sänk kostnaderna nu

Kugghjul av plast är billiga, kräver inga externa smörjmedel och är underhållsfria.
Till skillnad från kugghjul av metall innehåller våra plastkugghjul fasta smörjmedel som reducerar friktionen.
Dessutom förbättrar speciella fyllmedel
de mekaniska egenskaperna ytterligare.

Fördelarna i korthet
  • Smörjfria
  • Underhållsfria
  • Låg vikt
  • Ljuddämpande
  • Korrosionsfria
Kugghjul av metall vs. plast

Mer information om våra material

Materialsortiment

Material med speciella egenskaper

Få reda på allt om våra tribologiskt optimerade material och deras egenskaper.

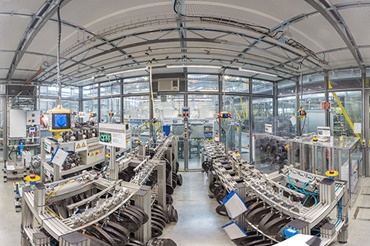

Testlaboratorium

Branschens största testlaboratorium

Vi testar för att du inte ska behöva uppleva några överraskningar. Läs mer om hur iglidur® plastglidlager testas i branschens största testlabb. Här utför vi även individuella kundtester.
iglidur

Vad är iglidur®?

Vad består iglidur® materialen av? Vad ligger bakom den självsmörjande effekten? Få reda på mer om hur iglidur® fungerar.
