igus® energiförsörjningssystem för slussar och dockanläggningar

Ekonomiskt ... säkert ... med lång livslängd

För driften av viktiga byggnadsverk, som t.ex. slussar och broar, har absolut tillförlitlighet under tuffa förhållanden högsta prioritet. Sedan många år tillbaka bevisar igus® energiförsörjningssystem sin pålitlighet dag efter dag.

Detta är gemensamt för alla igus® produkter:

De kräver ett minimum av underhåll och är lätta att montera och besiktiga.

De är väderbeständiga och korrosionsfria.

De är ekonomiska och har lång livslängd.


Vare sig det gäller nybyggnation eller ersättningsinvesteringar, ditt igus® team stödjer dig hela vägen, från kartläggning till planering och montering. Våra många års erfarenhet och kompetens även i samarbete med ingenjörsbyråer och utförande företag säkerställer din framgång.

igus® referenser

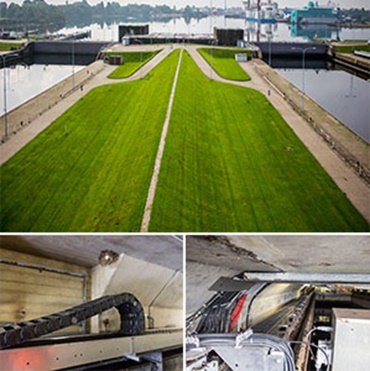

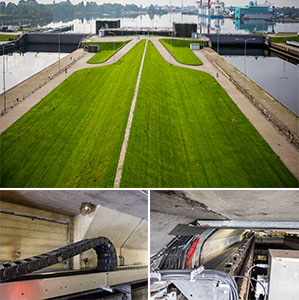

Sjösluss Wilhelmshaven

Tysklands största sjösluss, världens näst största


igus® energiförsörjningssystem i aktion i Tysklands största sluss


Sjösluss Wilhelmshaven

Anläggningen

Dubbelsluss: 390 m lång och 60 m bred

Skjutportarna är 60 m långa, 10 m breda, 20 m höga och väger ca 2000 ton.

Försörjning av rulluckorna (nivåutjämning)




igus® system

Komplett energiförsörjningssystem med:

e-kedja med rullar 4040CR

chainflex® motor-, styr-, buss- och fiberkablar

igus® rännsystem - säkert monterat

Rörliga medbringare för utjämning av nivåskillnaderna som uppstår på grund av att slussporten förflyttas

Används sedan 2006/2011

Intervju med Dirk Eickmeyer,

Wasser- und Schifffahrtsamt Wihelmshaven

Byggnadsverket

Historia, funktion och kravbeskrivning
Intervju

Energiförsörjningssystemet

Funktion, drift och underhåll

Energiförsörjningssystemet

Komponenter, egenskaper och fördelar

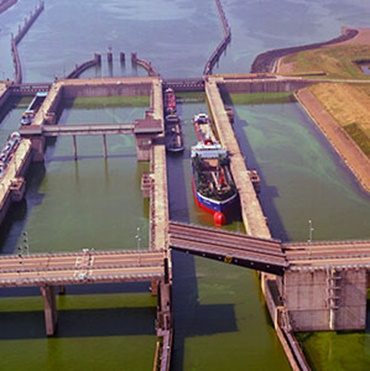

Krammmersluiz Zeeland

Deltaverken för översvämningsskydd


Krammersluis, Nederländerna: energiförsörjningssystemet förklaras av Ton van Veldhuijzen, försäljningschef på igus® B. V.


Krammmersluiz Zeeland

Anläggningen

Dubbelsluss: 280 m lång och 24 m bred

Försörjning av diverse funktioner, som t.ex. pumpar, förregling och belysning

Rörliga medbringare för utjämning av nivåskillnader som uppstår vid förflyttningen

av slussporten



igus® system:

Komplett energiförsörjningssystem med:

e-kedja med rullar 4040CR

chainflex® motor- och styrkablar

Säkert dragna och monterade i igus® rännsystem

Rörliga medbringare för utjämning av nivåskillnaderna

I aktion sedan 2009

igus® produkter för slussar och dockor

e-kedjesystem
chainflex® kablar

Enkel energiöverföring

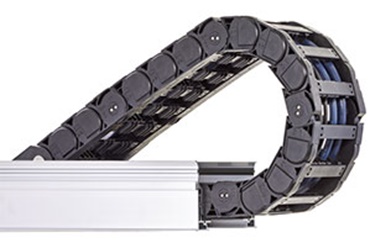

igus® e-kedjesystem

e-kedjemodul med mycket tillbehör: inre avdelning, monteringsfästen, dragavlastning

Korrosionsfri: saltvatten-, olje-, UV- och väderbeständig

Robust men ändå lättare och billigare än stål

Standardiserat system med styrrännor extralast t.o.m. 600 kg/m

Upp till 800 m långa åkvägar, hastigheter upp till 600 m/min.

Lätta att montera och besiktiga och med lång livslängd

Kablar för rörelse

igus® chainflex® kablar

Utvecklade för användning i e-kedjor

Komplett sortiment, från fiberoptiska kablar till mellanspänningskablar

1 040 lagerförda kablar Köldflexibla och beständiga mot smuts, slam, olja, UV-ljus och saltvatten.

testade i branschens största testlaboratorium

Garanti i 36 månader eller för 10 milj. dubbelslag*

Många olika certifikat, bl.a.Germanischer Lloyd

Fördelar
Testlaboratorium

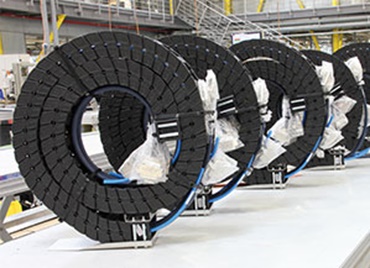

Fördelar med igus® system

Standardkablar istället för dyra specialkablar

Kombination av flera medier i ett system

Säkert dragna med igus® rännteknik

Mindre platsbehov som kabelvagnssystem

Optimerat för montering och service

Med exakt passform och klart för installation som komplett lösning

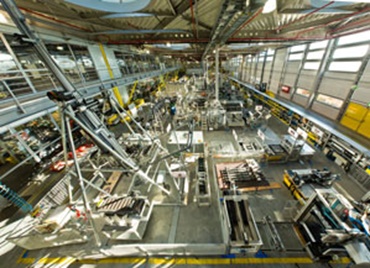

Laboratorietest energikedjor

2 750 m2 testlaboratorier

3 000 tester av energikedjesystem årligen i 180 anläggningar

Två miljarder testcykler för högflexibla kablar årligen

En miljon elektriska mätdataposter årligen

15 000 tribologiska tester (friktion och nötning)

140 biljoner teströrelser

igus® ingenjörs- och monteringsservice

Över hela världen: rådgivning, planering, montering, inspektion och reservdelsservice!

igus® engineering service

Sänk dina kostnader för ingenjörstjänster vid planeringen av energiförsörjningssystem. Vi erbjuder skräddarsydda lösningar för svåra applikationer.

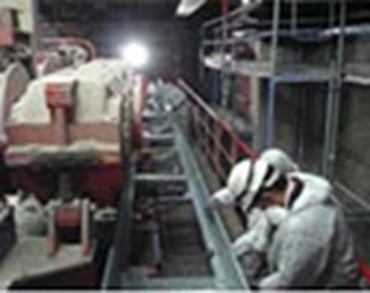

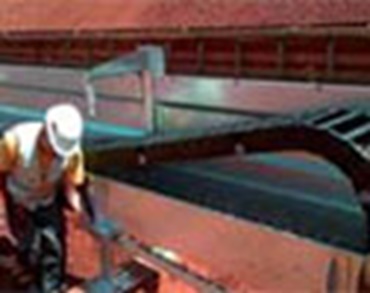

Skräddarsydda lösningar för nyinstallation eller modernisering

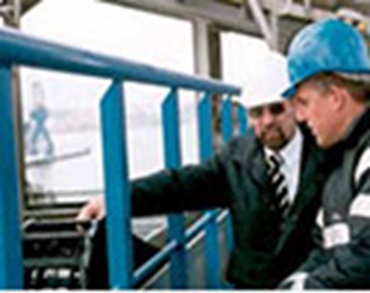

Vårt team gör en analys och kartläggning på plats

Kostnadsfritt planeringsutkast

Klart för anslutning och med exakt passning

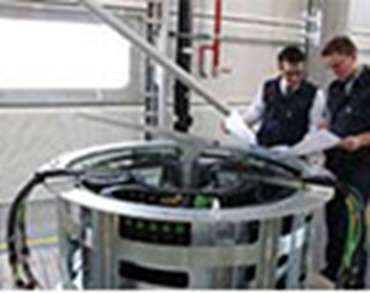

Inklusive montering och idrifttagning

Många års samarbete med ingenjörsbyråer och byggföretag.

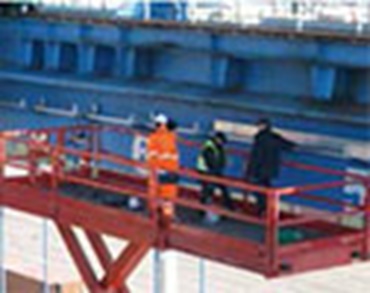

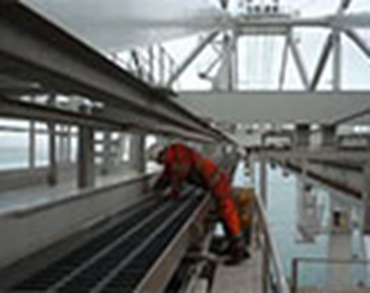

igus® monteringsservice

Kartläggning, konstruktion, kundanpassning, leverans och komplett montering av energikedjor med alla komponenter.

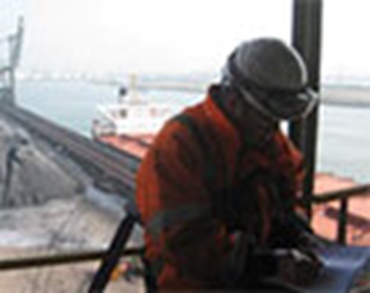

Beräkningsbart fast pris för montering, underhåll eller inspektion av energiförsörjningssystem till din anläggning

Snabb och felfri montering och underhåll av alla komponenter utförs av kvalificerad yrkespersonal

Inga avbrottstider, korta stilleståndstider

Alla produkter (energikedjor, kablar, dragavlastningar, styrrännor etc.) och tjänster från ett och samma företag – mindre arbetskrävande logistik för dig

igus® systemgaranti

igus® användningsexempel

Lock gate in Wilhelmshaven (Germany)

Here, the second largest lock in the world has been fitted with a new water gate.

Lock gate in Wilhelmshaven (Germany)

Lock gates

Salt water resistance and compensation for sideways motions for lock-gate operations.

Lock gates

Lift bridge

The centre section of this bridge over the Piscataqua River between Portsmouth and Kittery in the USA can be raised and lowered using a lifting mechanism.

Lift bridge

Ship unloader

441 m travel: Reduction of tensile forces by about 75%.

Ship unloader

STS applikationer

igus® program och referenser med STS kranar. Över 400 ansökningar i hela världen.

STS applikationer

RTGS / RMGs applikationer

igus® program och referenser med RTG & RMG kranar. Över 3000 ansökningar i hela världen.

RTGS / RMGs applikationer

Sludge treatment

This is the world's largest plastic energy-chain.

Sludge treatment

OpenHydro tidal turbine

A plastic chain makes any kind of maintenance on the open sea obsolete; a conventional metal chain would not be adequate for the combination of technical, climatic and mechanical requirements.

OpenHydro tidal turbine

Shore connection: gangway

Automatic coupling with the floating power station in the Port of Hamburg (Germany) makes it possible to reduce emissions

Shore connection: gangway

Pontoon

The service boats of a wind farm operator are prepared for use at this pontoon in Barrow-in-Furness, Great Britain.

Pontoon

Swing bridge

The swing bridge is one of the attractions in the English county of Selby.

Swing bridge
