  3. Linjärglidstyrning i lågprofil NW-02-80

drylin® N - linjärglidstyrning i lågprofil NW-02-80

Version 02 - standard med gängat hål
Version 12 - formsprutad med gängat hål

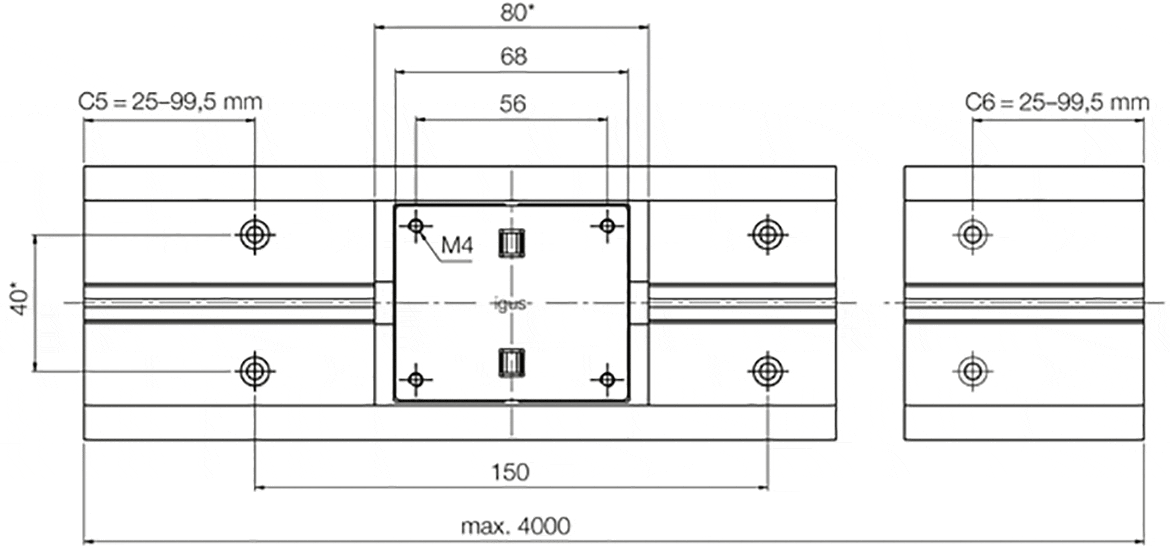

Beställningsnr Max. skenlängder a C4 A3 C5=C6 h h1 K1* ly lz Skenvikt Pris / m
  [L max.]       min. max.       [mm2] [mm2] [g/m]
Redo att skickas inom 5 arbetsdagar från lager i Köln NS-01-80 4000 80 150 40 25 99,5 11 1,5 M4 271200 2900 1140 670,24 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NS-01-80-AR 4000 80 150 0 20 99,5 11 1,5 27120 2900 1140 804,28 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NS-01-80-UNGEBOHRT 4000 80 0 0 11 1,5 27120 2900 1140 599,95 SEK Lägg i varukorg
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

Vänligen ange "Oborrad" som anmärkning för oborrade skenor.
* för cylinderskruvar med lågt huvud.

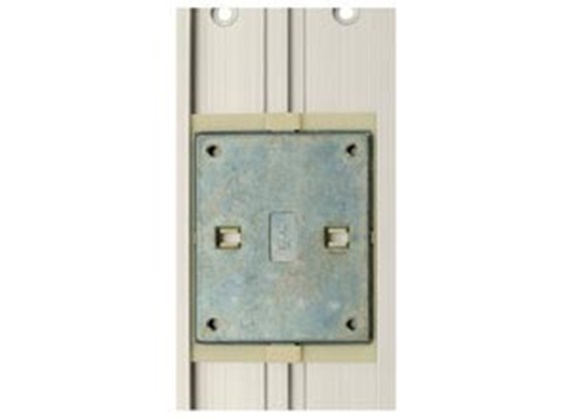

Version 02 - standard med gängat hål:

Beställningsnr. beteckning Slädvikt
    [g]
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-02-80 Vagnar standard 100 126,71 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-02-80-LLY Vagnar standard, löslager y-riktning 100 126,71 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-02-80-LLZ Vagnar standard, löslager z-riktning 100 126,71 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-02-80-LLYZ Vagnar standard, löslager y- och z-riktning 100 126,71 SEK Lägg i varukorg
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

Version 02: Mått [mm] - styrsläde

Art.-Nr. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Vikt
  ±0,35                       [g/m]
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-02-80 12 57 80 68 56 45 0 M4 0 0 100
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-02-80-LLY 12 57 80 68 56 45 0 M4 0 0 100
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-02-80-LLZ 12 57 80 68 56 45 0 M4 0 0 100
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-02-80-LLYZ 12 57 80 68 56 45 0 M4 0 0 100
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

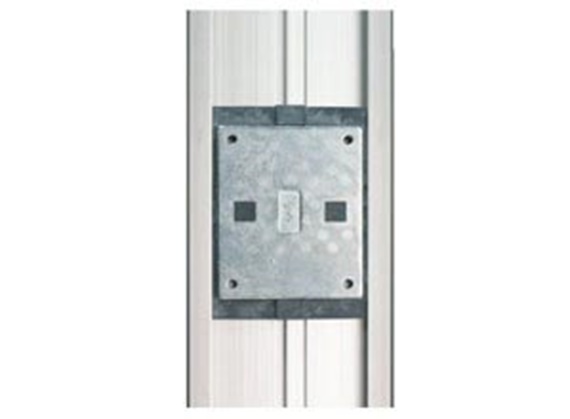

Version 12 - formsprutad med gängat hål:

Beställningsnr. beteckning Slädvikt
   : [g]
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-80 vagn formsprutad 100 126,71 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-80-LLY vagn formsprutad, frigående lager y-riktning 100 126,71 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-80-LLZ vagn formsprutad, frigående lager z-riktning 100 126,71 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-80-LLYZ vagn formsprutad, frigående lager y- och z-riktning 100 126,71 SEK Lägg i varukorg
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

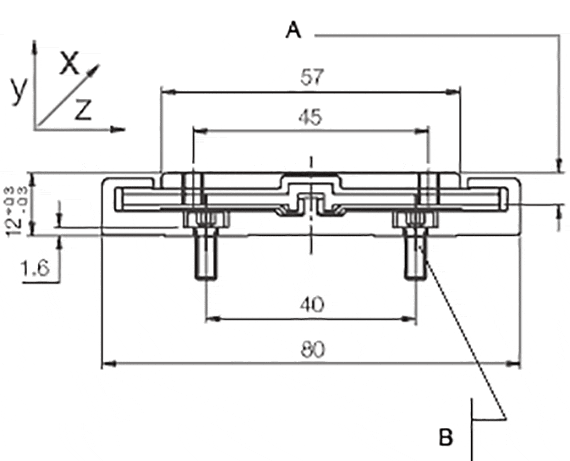

Version 12: Mått [mm] - styrsläde

Art.-Nr. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Vikt
  ±0,35                       [g/m]
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-80 12 57 83 68 56 45 0 M4 0 0 100
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-80-LLY 12 57 83 68 56 45 0 M4 0 0 100
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-80-LLZ 12 57 83 68 56 45 0 M4 0 0 100
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-12-80-LLYZ 12 57 83 68 56 45 0 M4 0 0 100
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

Beställning av ett komplett system

Konfiguration i färre steg:

1. Välj antalet slädar
2. Välj typ av släde
3. Ange skenlängden i mm
4. Välj slädealternativ
5. Välj skenalternativ

Observera!

Detaljerad information hittar du nere i ritningarna samt på nedan nämnda sidor. Exaktare angivning för löslagervarianten erhåller ni inom konstruktionsregleringen.
1

Inget löslager

2

Löslager i z-riktning

3

Löslager i y-riktning

4

Löslager i yz-riktning

drylin® NK - komplett system

Steg 1

Ange det önskade antalet slädar.

technical drawing
Antal slädar:
Fortsätt
drylin® N - tekniska data
drylin® N - konstruktionsreglering
* Slädens längd vid version NW-12-80 = 83 mm
M4 (max. åtdragningsmoment 1,2 Nm)

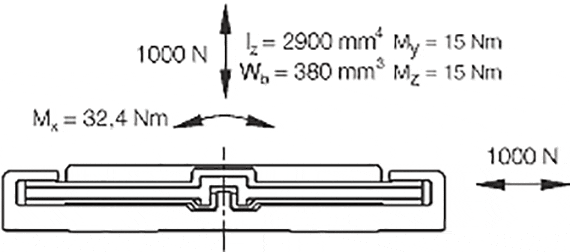

Statisk bärförmåga och ytbärmoment

A = Inskruvningsdjup max. 6,5 mm
B = M4 (max. åtdragningsmoment 2,0 Nm)>
DIN 7984/DIN 6912/DIN 84
EN ISO 1707
Redo att skickas inom 5 arbetsdagar från lager i Köln

Rådgivning

Jag besvarar gärna dina frågor även personligen

Colly Components AB

+46 8 7030100
Skriv e-postmeddelande

Frakt och konsultation

Personligen:

Måndag till fredag från 08.00 till 16.30.
Lördagar från 08.00 till 12.00.

Online:

24h
