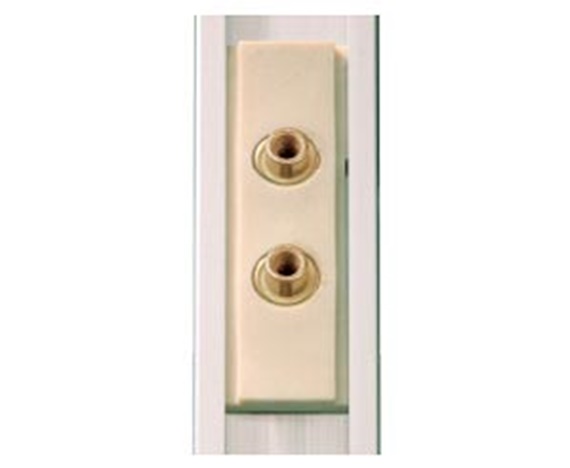

drylin® N - Miniatyrglidstyrning med förspänning NW-22-27-60P

Beställningsnr. Max. skenlängder a C4 A3 C5=C6 h h1 K1* ly lz Skenvikt Pris / m
  [L max.]       min. max.       [mm2] [mm2] [g/m]
Redo att skickas inom 5 arbetsdagar från lager i Köln NS-01-27 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 410,08 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NS-01-27-UNGEBOHRT 3000 27 0 0 0 9 1,1 0 6524 588 290 373,21 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln NS-01-27-AR 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 492,19 SEK Lägg i varukorg
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

Vänligen ange "Oborrad" som anmärkning för oborrade skenor.
* för cylinderskruvar med lågt huvud.

Version 22: Helplastsläde med gängat hål

Beställningsnr. Slädvikt
  [g]
Redo att skickas inom 5 arbetsdagar från lager i Köln NW-22-27-60-P 12 91,98 SEK Lägg i varukorg
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

Beställning av ett komplett system

Konfiguration i färre steg:

1. Välj antalet slädar
2. Välj typ av släde
3. Ange skenlängden i mm
4. Välj slädealternativ
5. Välj skenalternativ

Observera!

Detaljerad information hittar du uppe i ritningarna och tabellerna samt på nedan nämnda sidor. Exaktare angivning för löslagervarianten erhåller ni inom konstruktionsregleringen.

drylin® NK-22-27-60P – komplett system

Steg 1

Ange det önskade antalet slädar.

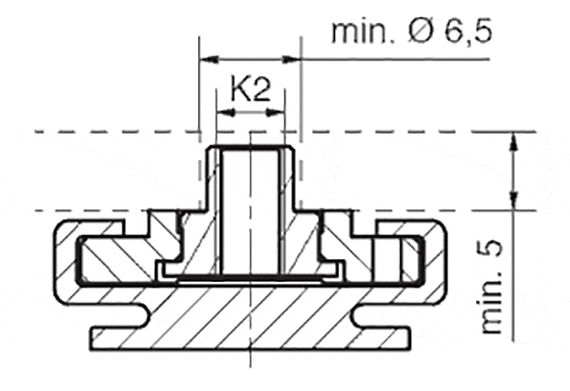

technical drawing
Antal slädar:
Fortsätt
drylin® N - tekniska data
drylin® N - konstruktionsreglering

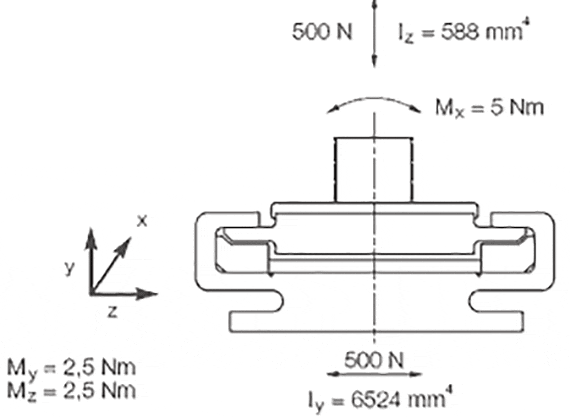

Statisk bärförmåga och ytbärmoment
Redo att skickas inom 5 arbetsdagar från lager i Köln
