drylin® T - styrning med lågprofil

DryLin® T miniatyrstyrning

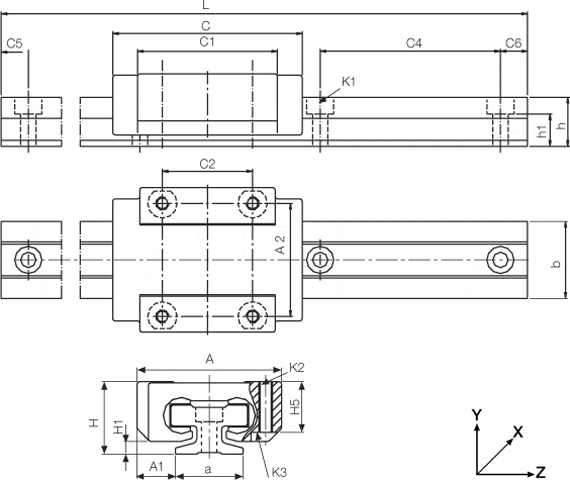

DryLin® T miniatyrstyrning - linjärsystem i kompakt utförande, fyra storlekar, smörj- och underhållsfritt

Underhållsfri torr drift

Robusta glidskenor, ej inställbara

Glidvagnens kropp är av zink

Nötningsbeständiga och utbytbara glidelement av iglidur® J (eller iglidur® J200 vid TW-04-07)

Skena av hårdanodiserat aluminium

Låg bygghöjd

Korrosionsbeständiga

Standard hålbild symmetrisk C5 = C6

Samma mått som vanliga miniatyrstyrningar med kulbanor

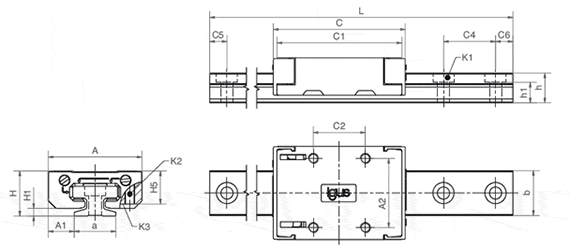

drylin® T miniatyrstyrning som justerbar version storlek 12

drylin® T miniatyrstyrning som justerbar version storlek 12 - precision i 8 steg

I storlek 12 kan lagerspelet enkelt justeras med skruvmejsel på miniatyrvagnen TWE-04-12.

Justerbart lagerspel

smörj- och underhållsfritt

Hög korrosionsbeständighet tack vare katodisk dopplackering

Tyst gång

kompakt utförande

Beställning av ett komplett system

Konfiguration i färre steg:

1. Välj byggstorlek
2. Välj antal vagnar per skena
3. Ange skenlängden i mm
4. Välj löslagervariant

Observera!

Detaljinformation hittar ni ovan i ritningarna och tabellerna såväl som på de kommande sidorna. Exaktare angivning för löslagervarianten erhåller ni inom konstruktionsregleringen.

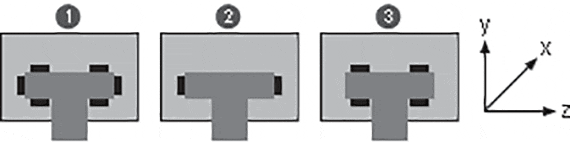

1

Inget löslager

2

Löslager i y-riktning

3

Löslager i z-riktning

drylin® T - tekniska data
drylin® T - konstruktionsreglering
drylin® T - systemuppbyggnad

drylin® TK-04 - komplett system

Steg 1

Välj storleken på styrvagnen.

technical drawing
Storlek på styrvagnen:
Fortsätt

T-miniatyrskenor

a [mm]:



drylin® T styrskenor i lågprofil

Beställningsnr.   Vikt L
max.		 a
-0,2		 b C4 C5
min.		 C5
max.		 C6
min.		 C6
max.		 h h1 K1* ly lz Wby Wbz Pris / m
    [kg/m] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]       [mm4] [mm4] [mm3] [mm3]
Redo att skickas inom 5 arbetsdagar från lager i Köln TS-04-07-UNGEBOHRT 425,38 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln TS-04-09-UNGEBOHRT 438,57 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln TS-04-12-UNGEBOHRT 476,67 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln TS-04-15-UNGEBOHRT 511,75 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln TS-04-07 NEW 0,08 2000 7 8 15 5 12 5 12 5,5 3,7 M2 131 90 32 29 472,66 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln TS-04-09 0,11 2000 9 9,6 20 5 14,5 5 14,5 6,3 4,6 M2 252 169 52 49 487,19 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln TS-04-12 0,2 2000 12 13 25 5 17 5 17 8,6 5,9 M3 856 574 132 120 529,63 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln TS-04-15 0,33 3000 15 17 40 10 29,5 10 29,5 10,8 7 M3 2420 1410 285 239 568,56 SEK Lägg i varukorg
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

*för skruv DIN 912
För oborrade skenor ange "oborrad" i anmärkningen.

T-miniatyrvagn

H [mm]:



drylin® T styrvagnar i lågprofil

Beställningsnr.   Vikt H
±0,2		 A
±0,2		 C
±0,3		 A1
±0,35		 A2 C1 C2 H1
±0,35		 H5 K2** Fäst-
moment
max.		 K3*
    [kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]   [Nm]
Redo att skickas inom 5 arbetsdagar från lager i Köln TW-04-07 NEW 0,008 8 17 23 5 12 21 8 1,5 0 M2 0 129,82 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln TW-04-07-LLZ 0,008 8 17 23 5 12 21 8 1,5 0 M2 0 129,82 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln TW-04-09 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 171,09 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln TW-04-09-LLY 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 171,05 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln TW-04-09-LLZ 0,017 10 20 29 5,5 15 18 13 1,7 7,2 M2 0,25 (M2) 171,05 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln TW-04-12-LLY 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 208,28 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln TW-04-12-LLZ 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 208,28 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln TW-04-12 0,034 13 27 34 7,5 20 22 15 2,2 9,5 M3 0,5 M2 (M3) 208,18 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln TW-04-15 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 256,96 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln TW-04-15-LLY 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 256,98 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln TW-04-15-LLZ 0,061 16 32 42 8,5 25 31 20 2,8 11 M3 0,5 M2 (M3) 256,98 SEK Lägg i varukorg
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

* för skruv DIN 912
** gängning
LLy för en styrvagn med löslager i y-riktning
LLz för en styrvagn med löslager i z-riktning

Monteringsinstruktioner drylin® TWE
Assembly_DryLin_TWE_LowProfile_DE.pdf
