iglidur® - toleranser

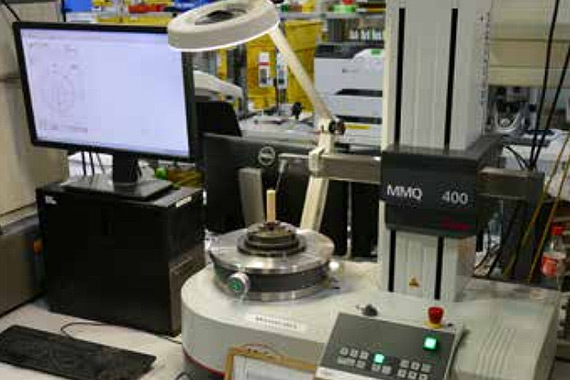

Bild 13: Mätning av innerdiametern på ett inpressat glidlager
Installationsmåtten och toleranserna för iglidur® glidlager är beroende av materialet och väggtjockleken. Vad gäller materialet är fuktupptagningen och värmeutvidgningen avgörande. Glidlager med låg fuktupptagning kan installeras med ett litet lagerspel. För väggtjockleken gäller att ju tjockare lagret är, desto större måste även lagerspelet vara.
Därmed gäller olika toleransklasser för iglidur® glidlager. Med de här toleranserna kan iglidur® glidlager användas enligt monteringsrekommendationerna i respektive temperaturområde och i rumsfuktighet t.o.m. 70 %. Om lagren ska användas i högre luftfuktighet eller under vatten, så är material med låg fuktupptgning att föredra.
iglidur® glidlager är presspassninglager för hål med H7-enhetshål. Presspassningen gör dels att lagret fästs i huset, dels formar den glidlagrets innerdiameter.
Lagren provas i monterat tillstånd i ett hål med minimimått, såväl med en mätklocka som med en håltolk.
Inpressad i hålet måste håltolkens gå-sida lätt passera lagret.
Med Diatester måste lagrets innerdiameter ligga inom toleransen på mätytorna (jmf. bild 13).
Bild 13: Mätytornas läge (1, 2, 3 = mätlinjer)
Trots noggrann tillverkning och montering av lagren kan det uppstå avvikelser och frågor angående monteringsmåtten och toleranserna.
Därför har vi listat de vanligaste anledningarna till avvikelser. I många fall har orsakerna till avvikelser hittats snabbt med hjälp av denna trouble shooter:
Hålet är inte rätt fasat - lagret skavs på utsidan.
En centreringsdorn har använts, som har vidgat lagren på insidan vid inpressningen.
Hålet motsvarar inte H7-toleransen.
Lagerhuset består av ett mjukt material, som har vidgats av lagret vid inpressningen.
Axeln har inte h-tolererans.
Mätningen utförs inte inom mätlinjerna.
