Vårt testlaboratorium för iglidur® glidlager

Med sina tribologiska egenskaper uppfyller våra plastglidlager de högsta kraven på lång livslängd utan extra smörjning. För att uppnå denna kvalitet utför vi över 135 biljoner teströrelser per år i vårt 250 m² stora testlaboratorium för glidlager. Vi testar och utvecklar material och glidlager under verkliga förhållanden i syfte att leverera den bästa plastlösningen för din applikation. Polymerlagren är optimerade för användning i rörelse och deras egenskaper öppnar upp för nya designmöjligheter. Baspolymerer, fasta smörjmedel och förstärkningar kombineras på ett sådant sätt att de egenskaper hos glidlagret som krävs för applikationen uppnås fullt ut. Testerna fokuserar på drag- och skjuvkrafter, friktionskoefficienter, slitage samt nötnings- och drivkrafter under olika hastigheter och belastningar på lagren.

Vad och hur testar vi?

I testområdena iglidur och igubal testas lager och material med avseende på spännings-, slitage- och friktionsegenskaper. Andra parametrar som höga och låga temperaturer, höga belastningar och hastighet justeras beroende på testet. I testlaboratoriet finns cirka 50 testsystem där mer än 300 parallella tester utförs. Samtidigt genomför vi varje år cirka 11.300 tribologiska tester på de cirka 250 nyutvecklade plastcompounds. För att säkerställa att de nya formuleringarna håller måttet vid senare användning utsätts de inte bara för yttre påverkan, utan även för olika rörelseriktningar och belastningar - roterande, svängande, linjära, gående.

Vi testar också våra komponenter för påverkan av smuts, väderförhållanden, stötar och slag. Resultaten av våra tester lagras i databaser och integreras i våra onlineverktyg.

Testlaboratorium för glidlager

Vilka testbänkar finns tillgängliga i provningslaboratoriet för glidlager?

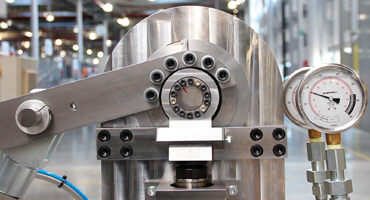

Testbänk för frontlastare

Test: Slitage på roterande delar
Belastning: upp till 500 kg
Arbetstryck: upp till 200 bar
Vmax: 4 cykler/min vid full svängning

Ta reda på mer om testbänken för frontlastare

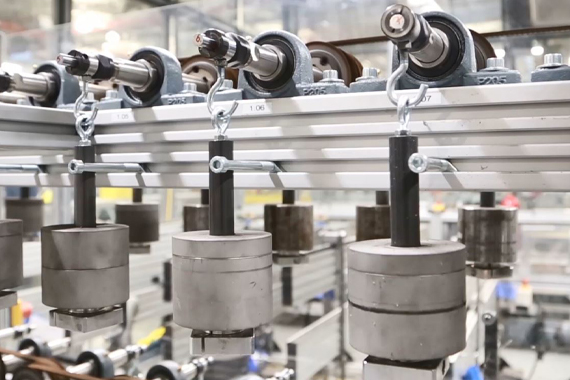

Rotationsslitage

Test: Rotationsförslitning
Belastning per lagerpunkt mellan 100 N och 1000 N
Glidhastighet mellan 100 och 1300 rpm
Möjliga axeldiametrar: 6, 8, 10, 12, 13, 14, 15, 16, 17, 18, 20 mm
Tester vid rumstemperatur och upp till 150°C
Tester under vatten

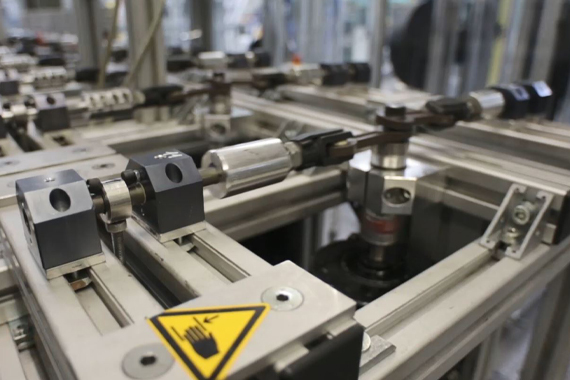

Linjärt slitage vid korta slag

Test av linjär förslitning
Belastning per lagerpunkt mellan 10 N och 200 N
Glidhastighet mellan 0,1 m/s och 0,3 m/s
Tester vid rumstemperatur och upp till 150°C
Möjlig axeldiameter 10 mm
Slaglängd på 5 mm

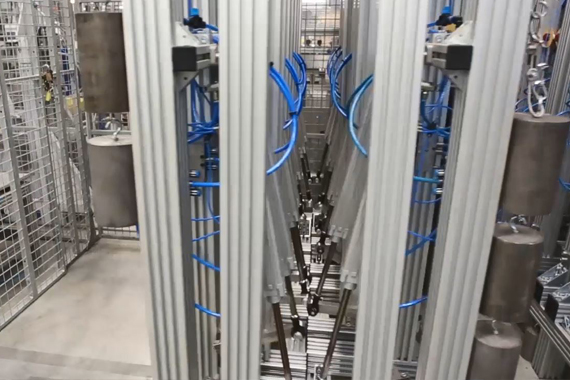

Svängbart slitage

Testning av svängslitage
Belastning per lagerpunkt mellan 25 N och 300 N
Glidhastighet på 0,01 m/s (för axeldiameter 10 mm)
Svängningsvinkel på 60°.
Möjliga axeldiametrar: 10 mm
Tester vid rumstemperatur

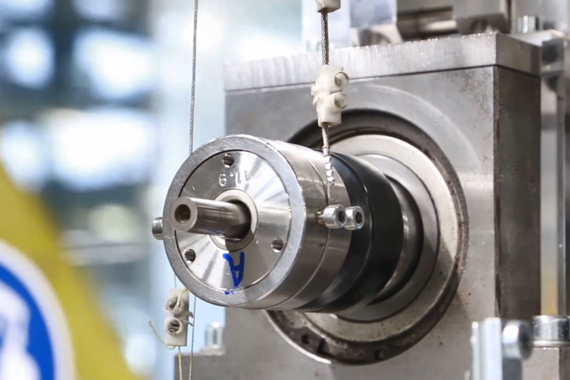

Friktionskoefficient

Provning av friktionskoefficienten roterande
Belastning per lagerpunkt mellan 10 N och 300 N
Glidhastighet mellan 200 och 2.000 varv/min. (hastigheten beror på axeldiametern)
Möjliga axeldiametrar: 6 till 20 mm
Tester vid rumstemperatur
Tester vid rumstemperatur och upp till 150°C

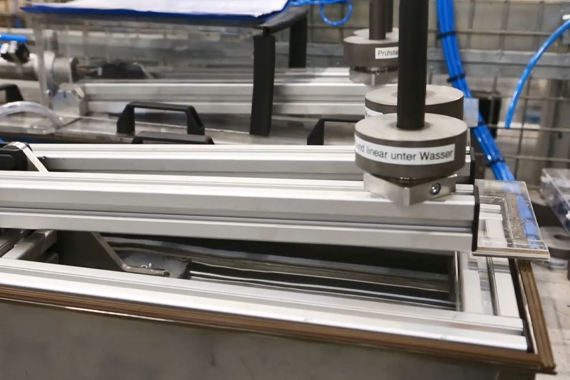

Linjärtekniska tester under vatten

Test av svängbar slitstyrka
Belastning upp till 100N
Glidhastighet på 0,01m/s
Tester vid rumstemperatur
Möjliga axeldiametrar 10 mm

Roterande testrigg under vatten

Test av roterande slitagehastighet
Belastning mellan 10 N och 100 N
Glidhastighet mellan 0,01 m/s och 0,3 m/s
Test vid rumstemperatur
Möjlig axeldiameter 10 mm

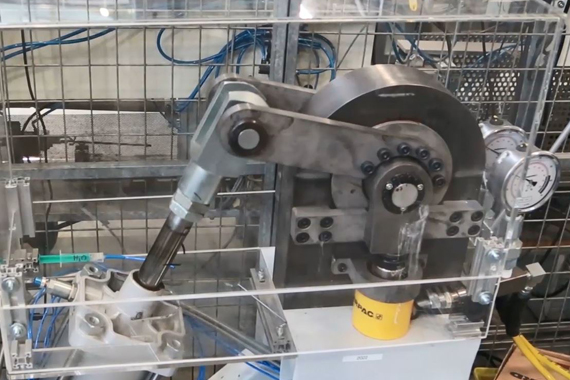

Test av belastning på kant

Slitagetest, gång
Belastning mellan 30 kN och 230 kN
Glidhastighet på 0,01 m/s
Tester vid rumstemperatur
Möjlig axeldiameter 40 mm

Testbänk för linjär film

Test av linjär slitagehastighet
Belastning mellan 10 N och 60 N
Glidhastighet mellan 0,01 m/s och 0,15 m/s
Test vid rumstemperatur
Stiftdiameter 4 mm och 10 mm

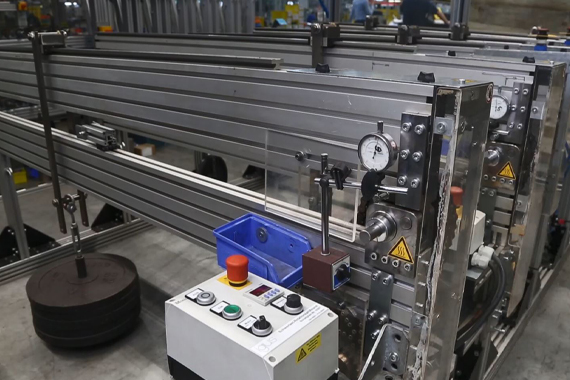

Kraftig rotation

Test av roterande slitagehastighet
Belastning mellan 4.000 N och 52.000 N
Glidhastighet upp till 0,01 m/s
Test vid rumstemperatur
Möjlig axeldiameter 20 mm

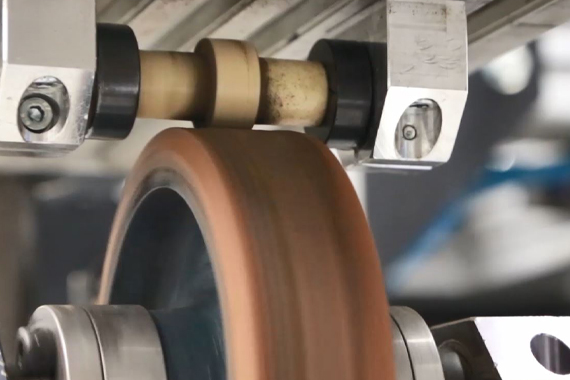

Testrigg för gång

Slitagetest för rullning och gång
Tester med solid plastrulle, knivkantrulle, utbuktad stålrulle ...
Belastning mellan 10 N och 600 N
Glidhastighet mellan 0,15 m/s och 1 m/s
Test vid rumstemperatur
Axeldiameter från 6 mm till 20 mm

I vilka onlineverktyg används våra testdata?

Resultaten från produkt- och materialtesterna utnyttjas på många olika sätt. Uppgifterna införlivas i ny- och vidareutveckling, men används också för att fastställa rätt komponenter för den specifika applikationen. För detta ändamål kan alla intresserade kostnadsfritt använda onlineverktygen för de många produktområdena. Varje produktområde har sina egna verktyg, t.ex. expertsystemet, som jämför produkter med varandra när det gäller krav som hög tryckhållfasthet eller radialkrafter och beräknar deras livslängd.

Expertsystem för iglidur glidlager
Produktsökare för iglidur-lager
Expertsystem för igubal-sfäriska glidlager
Livslängdskalkylator för xiros kullager
Expertsystem för PRT-svängkranslager

Test i testlaboratoriet och igus onlineverktyg

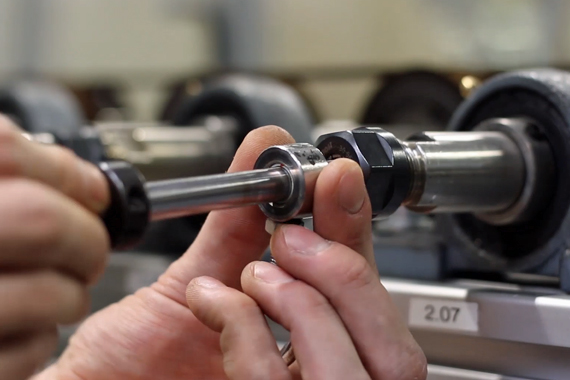

Vi testar din applikation

Vill du slippa experimentera och utsätta din applikation för ett materialtest före användning? Eller har du en ovanlig applikation som du behöver hitta en lämplig lösning för? Då är det inget problem. Vi kommer att testa din applikation i vårt testlaboratorium och använda vår expertis för att hitta den bästa igus® lösningen för dig. Oavsett om det handlar om glidlager, energikedjor, kablar, linjärteknik, halvfabrikat, styrrullar eller lågkostnadsautomation.
