CAN-busskabel för rörliga applikationer

Minska stilleståndstiderna med CAN-busskablar

CAN-buss (Controller Area Network) är ett fältbussystem som utvecklats av Bosch och som lanserades 1986 tillsammans med Intel. Syftet var att minska antalet kabelstammar i fordon för att spara kostnader och vikt. Med tiden har olika CAN-protokoll etablerats, särskilt inom säkerhetsrelevanta områden. År 1994 introducerades CANopen-protokollet för automationsteknik, även det under ledning av Bosch.

Användningsområden för CAN-busskablar

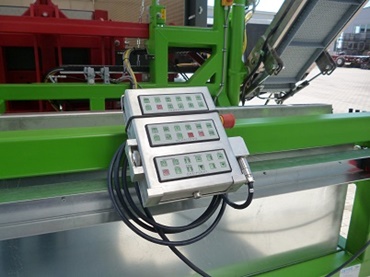

CAN-buss används främst inom automationstekniken. CAN-bussystem finns också i industriella fordon, såsom gaffeltruckar eller arbetsplattformar.

Kablar och ledningar för CAN-bus-applikationer från igus För applikationer i energikedjor är det dock nödvändigt att använda CAN-bsus-kablar med fin- och mångtrådiga ledare. Dessutom krävs en kabeluppbyggnad som är anpassad till rörelsen i energikedjan för att säkerställa tillförlitlig dataöverföring under många år framöver. Kablar från chainflex har därför etablerat sig särskilt i anläggningar och maskiner som robotar, förpackningsmaskiner, produktionsmaskiner och verktygsmaskiner.

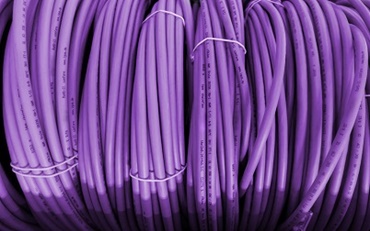

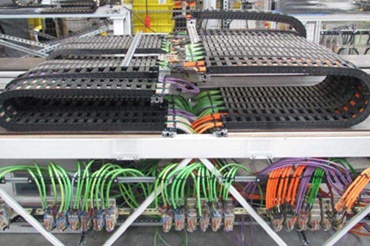

Kabelprogrammet chainflex från igus erbjuder ett brett sortiment av CAN-busskablar. Totalt 13 olika typer av CAN-busskablar från 7 olika kabelfamiljer finns tillgängliga för olika användningsområden. Alla chainflex CAN-busskablar har utvecklats för permanent rörelse i energikedjor. Beroende på kraven kan du välja mellan olika yttermantlar  av PVC, PUR och TPE. De olika busskabelserierna erbjuder olika prestandanivåer, så att rätt kabel kan väljas för varje applikation för att uppnå längsta möjliga livslängd. Alla chainflex CAN-busskablar har en sak gemensamt. Alla chainflex-kablar omfattas av samma kvalitetsstandarder. Det spelar ingen roll om det är en kostnadseffektiv kabel i CF888-familjen eller en kabel för de högsta kraven och minsta böjningsradierna, som är fallet med CFBUS.LB-familjen. Av denna anledning ger igus SE & Co. KG också en 36 månaders funktionsgaranti på alla chainflex CAN-busskablar med en livslängd på upp till 10 miljoner dubbelslag.

Överföringslängder Frågan om den maximala överföringslängden för busskablar underskattas ofta. I allmänhet bör man vara försiktig eftersom den maximala kabellängden kan bero mycket på kabeltypen. En kabel för fast dragning har alltid en lägre dämpning än flexibla kablar, som är konstruerade för permanenta rörelser. Detta innebär att överföringslängden blir kortare än med en kabel för fast dragning.

Beroende på kabelfamilj är chainflex CAN-busskablar mekaniskt konstruerade för åkvägar på upp till 400 m och mer, men bussystemets datahastighet minskar med ökande kabellängd. Vid fast dragning kan kopparkablar nå upp till 500 meter. Då är dock den maximala överföringshastigheten 125 kbit/s, medan en dataöverföringshastighet på 1 Mbit/s fortfarande är möjlig med en kabellängd på 40 meter. Med mycket flexibla CAN-busskablar för energikedjan visar dock vår erfarenhet att kabellängden kan vara betydligt kortare. Beroende på överföringshastigheten kan en rörlig CAN-busskabel vara upp till 50 meter lång. Denna längd kan dock variera både uppåt och nedåt beroende på miljöförhållanden och applikationskrav.
