4.0.1 DryLin® W - Techn. Daten

drylin W technical data

drylin® W - Tekniska data

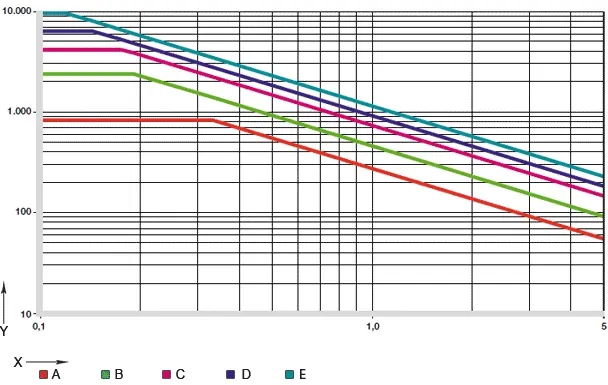

F x v diagram, max. Tillåten dynamisk belastning (4 lagersystem)

National Headquarters

igus® AB

contact_standard_texts

Rådgivning

Tekniska data

Översikt över tekniska data för underhållsfria DryLin® W linjärstyrningar. DryLin® W linjärstyrning är korrosionsbeständig, slitstark och särskilt motståndskraftig mot smuts och damm. Den kompakta designen gör den enkel att installera.

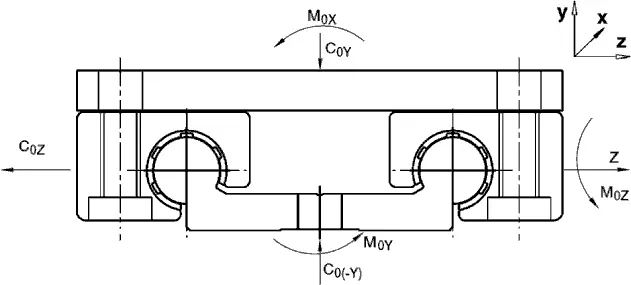

drylin® W Tabell över tekniska data, lastkapacitet för kompletta skenor

Typ	Slädens längd [mm]	Bredd på bilden [mm]	C_oy [N]	C_oz [N]	M_ox [Nm]	M_oy [Nm]	M_oz [Nm]
WW-06-30-06	60	54	1680	840	25	34	34
WW-06-30-08	80	54	1680	840	25	51	51
WW-06-30-10	100	54	1680	840	25	68	68
WW-10-40-10	100	73	4800	2400	96	170	170
WW-10-40-15	150	73	4800	2400	96	290	290
WW-10-40-20	200	73	4800	2400	96	410	410
WW-10-80-10	100	107	4800	2400	178	170	170
WW-10-80-15	150	107	4800	2400	178	290	290
WW-10-80-20	200	107	4800	2400	178	410	410
WW-16-60-10	100	104	8400	4200	240	270	270
WW-16-60-15	150	104	8400	4200	240	480	480
WW-16-60-20	200	104	8400	4200	240	690	690
WW-20-80-15	150	134	12800	6400	525	670	670
WW-20-80-20	200	134	12800	6400	525	990	990
WW-20-80-25	250	134	12800	6400	525	1250	1250

	Storlek 6 [mm]	Storlek 10 [mm]	Storlek 16 [mm]	Storlek 20 [mm]
Enkel skena, rund		-	-	-
Enkelspårig, vinklad	-	-	-	-
Dubbelskena, rund		-	-	-
Dubbla skenor, vinklade	-	-
Komplett system	-	-	-	-

drylin® W - Tekniska data

F x v diagram, max. Tillåten dynamisk belastning (4 lagersystem)
