iglidur® A350 - Materialdata

Innehållsförteckning

Översikt över de viktigaste egenskaperna

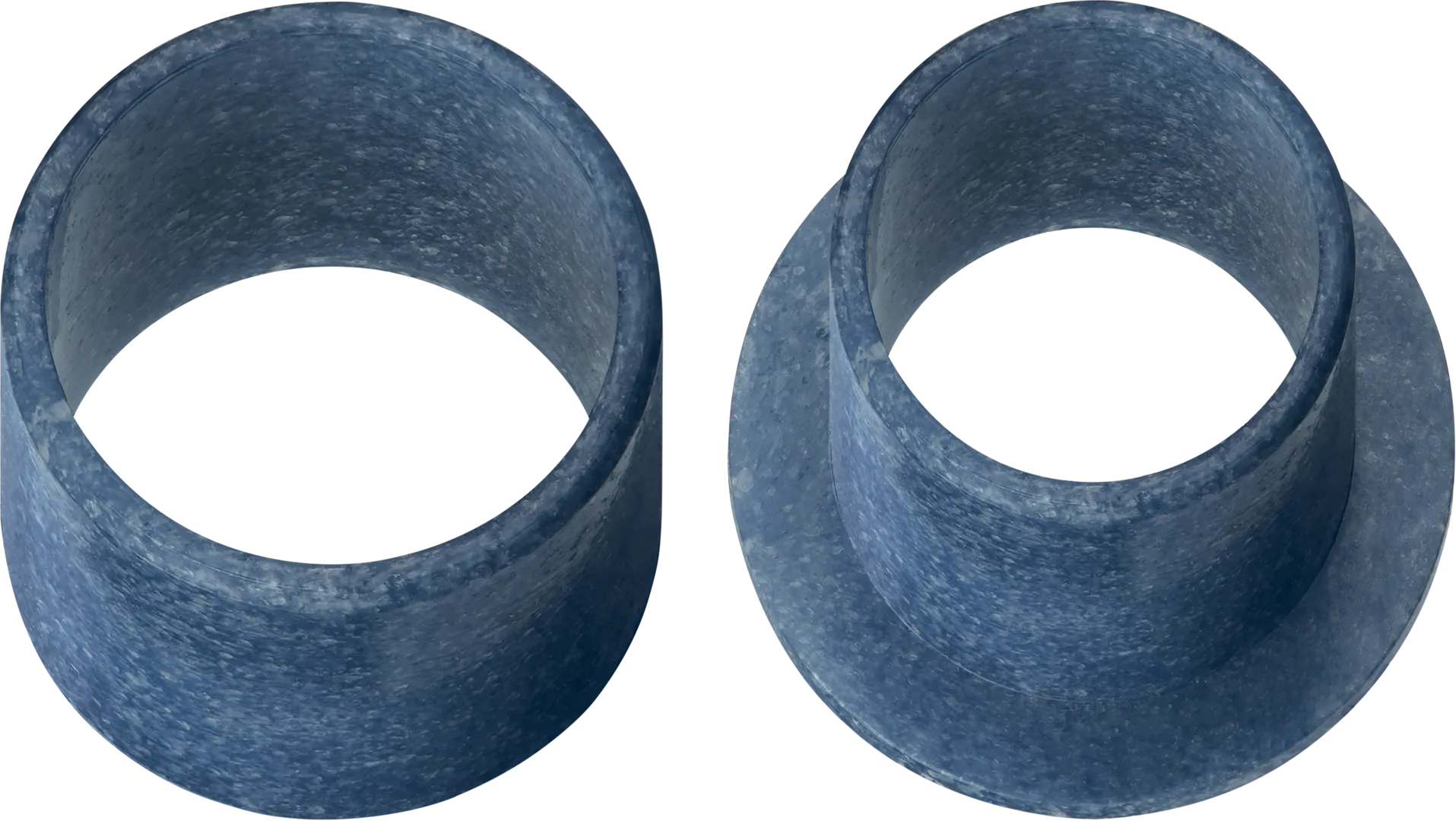

iglidur A350-lagren är konstruerade så att de kan användas för alla belastningar som förekommer inom livsmedels- och förpackningsindustrin. Även höga belastningar, som de som förekommer i lyftutrustning eller pressar, är inga problem och lagren fungerar tillförlitligt utan extra smörjning.

Tekniska egenskaper
Nötningsbeständighet vid +23 °C	- 🟧 🟧 🟧 ⬜️ ⬜️ +	Mer information om nötningsbeständighet
Nötningsbeständighet vid +90 °C	- 🟧 🟧 🟧 ⬜️ ⬜️ +
Nötningsbeständighet vid +150 °C	- 🟧 🟧 🟧 ⬜️ ⬜️ +
Glidande fastighet	- 🟧 🟧 🟧 🟧 ⬜️ +	Friktionskoefficient, dynamisk, mot stål: µ 0,10 - 0,20
Nötningsbeständighet under vatten	- 🟧 🟧 🟧 🟧 ⬜️ +
Mediebeständig	- 🟧 🟧 🟧 🟧 ⬜️ +	Mer information om mediebeständighet
Motståndskraft mot kanttryck	- 🟧 🟧 🟧 ⬜️ ⬜️ +
Slag- och stöttålighet	- 🟧 🟧 🟧 ⬜️ ⬜️ +
Smutsbeständighet	- 🟧 🟧 🟧 ⬜️ ⬜️ +

När tar jag det här materialet?

När FDA-överensstämmelse krävs
När slitstyrka och FDA-överensstämmelse krävs för höga belastningar
Om lagret används i en sur miljö

När tar jag ett annat material?

Om temperaturen permanent är högre än +180 °C -> iglidur A500
Om endast den högsta slitstyrkan krävs -> iglidur J
När ett billigt FDA-kompatibelt lager efterfrågas -> iglidur A200, iglidur A180
För höga hastigheter -> iglidur J

Ladda ner datablad

Materialtabell

Allmänna egenskaper	Enhet	iglidur® A350	Provningsmetod
densitet	g/cm³	1,42
Färg		blå
max. fuktupptagning vid 23 °C/50 % r. F.	Vikt-%	0,6	DIN 53495
max. vattenupptagning	Vikt-%	1,9
Glidfriktionskoefficient, dynamisk, mot stål	µ	0,10 - 0,20
pv-värde, max. (torrt)	MPa x m/s	0,4
Mekaniska egenskaper
Elasticitetsmodul E	MPa	2.000	DIN 53457
Böjhållfasthet vid 20 °C	MPa	110	DIN 53452
Tryckhållfasthet	MPa	78
maximalt rekommenderat yttryck (20 °C)	MPa	60
Shore-D-hårdhet		76	DIN 53505
Fysikaliska och termiska egenskaper
max. långvarig användningstemperatur	°C	+180
max. kortvarig användningstemperatur	°C	+210
min. användningstemperatur	°C	-100
Värmeledningsförmåga	[W/m x K]	0,24	ASTM C 177
Värmeutvidgningskoefficient (vid 23°C)	[K^-1 x 10^-5	8	DIN 53752
Elektriska egenskaper
Resistivitet	Ωcm	> 10¹¹	DIN IEC 93
Ytmotstånd	Ω	> 10¹¹	DIN 53482

Temperaturer

Temperaturbeständigheten gör iglidur A350 till det idealiska materialet för glidlager inom livsmedelssektorn. Ytterligare skydd krävs vid temperaturer över +140 °C. Slitagehastigheten för iglidur A350-lagren ökar endast något vid högre temperaturer. Tester har visat goda slitageresultat vid temperaturer på +100 °C på alla testade axelmaterial.

Temperaturer, termisk expansionskoefficient

iglidur A350	Användningstemperatur
min.	- 100 °C
max., kontinuerligt	+ 180 °C
max., kortvarigt	+ 210 °C
Säkra dessutom axiellt från	+ 140 °C

Tillåtna glidhastigheter

iglidur A350-lager är väl lämpade för låga och medelhöga varvtal i både roterande och oscillerande applikationer. Slitagehastigheterna är likartade, så det finns ingen typ av rörelse som är att föredra. Linjära rörelser kan också stödjas väl med iglidur A350. Vid höga glidhastigheter bör det kontrolleras om iglidur J eller iglidur L250 kan användas, eftersom slitaget på dessa lager är lägre.

Glidhastighet för olika iglidur-material

Maximala glidhastigheter [m/s]	roterande	oscillerande	linjärt
kontinuerligt	1	0,8	2,5
kortvarigt	1,2	0,9	3

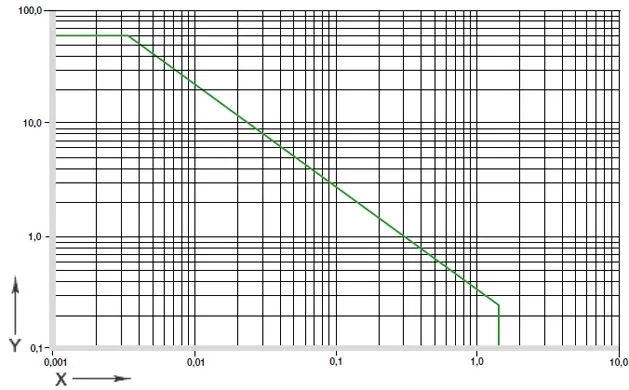

Tillåtna PV-värden

pv-värde, max (torr)

MPa - m/s

0,40

Information om pv-värde och smörjning

Mekaniska egenskaper

Det maximala rekommenderade yttrycket är en mekanisk materialparameter. Slutsatser om tribologin kan inte dras från detta. Tryckhållfastheten hos iglidur A350-lager minskar med ökande temperaturer. Fig. 02 illustrerar detta samband. Fig. 03 visar hur iglidur A350 deformeras elastiskt under radiell belastning. Under det maximala yttrycket på 60 MPa är deformationen mindre än 5 %.

Friktion och nötning

Friktionskoefficienterna för iglidur A350 mot stål ligger på medelhög nivå (fig. 04 och 05).

Friktionskoefficienter för iglidur A350 mot stål (Ra = 1 μm, 50 HRC):

iglidur A300	torr	Fett	Olja	Vatten
Friktionskoefficienter µ	0,1 - 0,2	0,09	0,04	0,04

Material för axlar

Korrosionsbeständiga stål är naturligtvis mer lämpade för användning inom livsmedelsindustrin. Testerna har därför utförts på just sådana material. Det har visat sig att det inte finns någon klar favorit och att V2A, X90 och hårdförkromat stål alla är lämpliga. Hårdanodiserat aluminium är också väl lämpat för både linjära och roterande rörelser.

Mer information om axelmaterial

Kemikaliebeständiga

iglidur A350-lager är beständiga mot utspädda syror och alkalier, alkoholer och rengöringsmedel. De är också resistenta mot de flesta smörjmedel. iglidur A350-lager är resistenta mot vanliga rengöringsmedel som används inom livsmedelsindustrin. iglidur A350 angrips av estrar, ketoner, klorerade väteföreningar, aromater och mycket polära lösningsmedel.

+ resistent 0 villkorligt resistent - inte resistent
Alla data vid rumstemperatur [+20 °C]

Medium	Beständighet
Alkoholer	+
Kolväten	+ till 0
Fetter, oljor, inga additiv tillsatta	+
Motorbränslen	+
utspädda syror	+
starka syror	+
utspädda baser	+
starka baser	+

Fuktupptagning

Fuktabsorptionen hos iglidur A350 är låg och kan försummas vid användning av standardglidlager. Även när iglidur A350 är helt mättat absorberar det inte mer än 1,9 % vatten.

Maximal fuktabsorption
vid +23 °C/50 % r. F.	0,6 viktprocent%
max. vattenupptagning	1,9 vikt.%

Elektriska egenskaper

iglidur A350-lager är elektriskt isolerande.

Elektriska egenskaper
Resistivitet	> 10¹¹ Ωcm
Ytmotstånd	> 10¹¹ Ω

Monteringstoleranser

Iglidur A350 glidlager är standardlager för axlar med h-tolerans (rekommenderat minimum h9). Lagren är konstruerade för att pressas in i en montering med H7-tolerans. Efter installation i en infästning med nominella mått justerar sig innerdiametern på lagren med F10-tolerans automatiskt.

Diameter d1 [mm]	Axel h9 [mm]	iglidur A350 glidlager F10 [mm]	Hus H7 [mm]
till 3	0 - 0,025	+0,006 +0,046	0 +0,010
> 3 till 6	0 - 0,030	+0,010 +0,058	0 +0,012
> 6 till 10	0 - 0,036	+0,013 +0,071	0 +0,015
> 10 till 18	0 - 0,043	+0,016 +0,086	0 +0,018
> 18 till 30	0 - 0,052	+0,020 +0,104	0 +0,021
> 30 till 50	0 - 0,062	+0,025 +0,125	0 +0,025
> 50 till 80	0 - 0,074	+0,030 +0,150	0 +0,030
> 80 till 120	0 - 0,087	+0,036 +0,176	0 +0,035
>120 till 180	+0,100 + 0	+0,043 +0,203	0 +0,040
