iglidur® Z - Materialdata

Materialtabell

Allmänna egenskaper

Enhet

iglidur® Z

Testmetod

Densitet

g/cm³

1,40

Färg

brun

max. fuktabsorption vid 23°C/50% r. h.

viktprocent

0,3

DIN 53495

max. Vattenabsorption

viktprocent

1,1

Glidfriktionskoefficient, dynamisk, mot stål

µ

0,06 - 0,14

pv-värde, max (torrt)

MPa x m/s

0,84

Mekaniska egenskaper

Böjelasticitetsmodul

MPa

2.400

DIN 53457

Böjhållfasthet vid 20°C

MPa

95

DIN 53452

Tryckhållfasthet

MPa

65

Maximalt rekommenderat yttryck (20°C)

MPa

150

Shore D hårdhet

81

DIN 53505

Fysikaliska och termiska egenskaper

Övre temperatur för långvarig användning

°C

+250

Övre kortvarig användningstemperatur

°C

+310

Lägre användningstemperatur

°C

-100

Termisk ledningsförmåga

[W/m x K]

0,62

ASTM C 177

Koefficient för termisk expansion (vid 23°C)

[K-1 x 10-5]

4

DIN 53752

Elektriska egenskaper

Volymresistivitet

Ωcm

> 1011

DIN IEC 93

Resistivitet på ytan

Ω

> 1011

DIN 53482

Tabell 01: Materialdata

Z
Z

Fig. 01: Tillåtna pv-värden för iglidur® Z-lager med 1 mm väggtjocklek vid torrkörning mot en stålaxel, vid +20 °C, monterade i ett stålhus

X = Glidhastighet [m/s]
Y = belastning [MPa]

Tillsammans med iglidur® X är iglidur® Z ett av de iglidur® högtemperaturmaterial som har den bredaste distributionen. Speciellt det utmärkta slitaget under yttre förhållanden (höga belastningar och temperaturer) bör betonas.

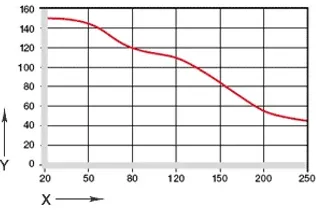

Fig. 02: Maximalt rekommenderat yttryck som funktion av temperaturen (150 MPa vid +20 °C)

X = temperatur [C°]
Y = belastning [MPa]

Mekaniska egenskaper
Det maximala rekommenderade yttrycket är en mekanisk materialparameter. Slutsatser om tribologin kan inte dras från detta. Tryckhållfastheten hos iglidur® Z-lager minskar med ökande temperaturer. Fig. 02 illustrerar denna korrelation.

Fig. 03 visar den elastiska deformationen av iglidur® Z under radiella belastningar. Vid 150 MPa är deformationen ca 5,5 %.

Fig. 03: Deformation under belastning och temperaturer

X = belastning [MPa]
Y = Deformation [%]

m/s

roterande

oscillerande

linjär

kontinuerlig

1,5

1,1

5

kortvarig

3,5

2,5

6

Tabell 02: Maximal glidhastighet

Tillåtna glidhastigheter
iglidur® Z är ett högtemperaturmaterial som lämpar sig för applikationer med mycket höga specifika belastningar. De maximala värden som anges i tabell 03 kan endast uppnås med låga tryckbelastningar; vid de angivna hastigheterna kan friktionen leda till en ökning upp till gränsen för den permanent tillåtna temperaturen. I praktiken kan dessa gränsvärden inte alltid uppnås på grund av interaktionen mellan olika vätskor.

iglidur® Z

Användningstemperatur

lägre

- 100 °C

övre, långvarig

+ 250 °C

övre, kortvarig

+ 310 °C

extra axiellt skydd från

+145° C

Tabell 03: Temperaturgränser för iglidur® Z

Temperaturer
Den högsta tillåtna korttidstemperaturen är +310 °C. De temperaturer som råder i lagersystemet påverkar också lagerslitaget. Slitaget ökar med stigande temperaturer. Vid höga temperaturer är iglidur® Z det mest slitstarka materialet även vid torrkörning. En extra säkring krävs vid temperaturer över +145 °C.

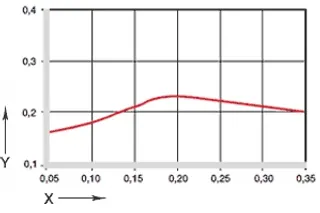

Fig. 04: Friktionskoefficienter som en funktion av glidhastigheten

Fig. 04: Friktionskoefficienter som en funktion av glidhastigheten, p = 0,75 MPa

X = glidhastighet [m/s]
Y = friktionskoefficient μ

Friktion och slitage
Friktionskoefficienten minskar, liksom slitstyrkan hos den last som ska bäras (fig. 04 och 05).

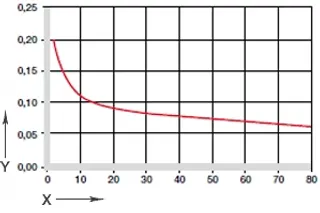

Fig. 05: Friktionskoefficienter som en funktion av belastningen

Fig. 05: Friktionskoefficienter som en funktion av belastningen,v = 0,01 m/s

X = belastning [MPa]
Y = friktionskoefficient [μ]

iglidur® Z

torrt

Smörjfett

olja

vatten

Friktionskoefficienter µ

0,06 - 0,14

0,09

0,04

0,04

Tabell 04: Friktionskoefficienter för iglidur® Z mot stål
(Ra = 1 µm, 50 HRC)

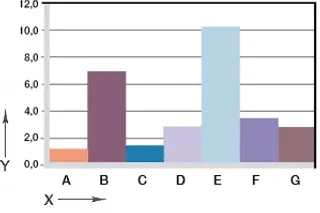

Fig. 06: Slitage, roterande applikation med olika axelmaterial

Fig. 06: Slitage, roterande applikation med olika axelmaterial, belastning p = 1 MPa, v = 0,3 m/s

X = axelns material
Y = slitage [μm/km]

A = Aluminium, hårdanodiserad
B = stål för fri skärning
C = Cf53
D = Cf53, hårdförkromat
E = St37
F = V2A
G = X90

Material för axlar
Fig. 06 visar slitagehastigheter i det lägre belastningsområdet som är mycket lika de för andra mycket slitstarka iglidur® material. I det övre området överträffar dock iglidur® Z alla andra material i slitstyrka. Med en Cf53-axel, till exempel, är slitaget vid 45 MPa endast 15 μm/km.
Vid låga belastningar slits iglidur® Z-lager mindre vid svängning än vid rotation. V2A-axlar och hårdförkromade axlar är särskilt märkbara här.

Axelmaterial
Fig. 07: Slitage med oscillerande och roterande

Fig. 07: Slitage i oscillerande och roterande applikationer med Cf53 som funktion av belastningen

X = belastning [MPa]
Y = slitage [μm/km]

A = roterande
B = oscillerande

Medium

Motståndskraft

Alkoholer

0

Kolväten

Fetter, oljor, ej additiverade

Bränslen

Utspädda syror

starka syror

-

Utspädda baser

starka baser

-

+ resistent 0 villkorligt resistent - inte resistent
Alla data vid rumstemperatur [+20 °C]
Tabell 05: Kemikalieresistens för iglidur® Z

Kemisk beständighet
iglidur® Z-lager uppvisar mycket god beständighet mot kemikalier. De har utmärkt beständighet mot organiska lösningsmedel, bränslen, oljor och fetter. Materialet är endast delvis beständigt mot svaga syror.

**
Elektriska egenskaper**

Volymresistivitet

> 1011 Ωcm

Ytans resistivitet

> 1011 Ω

Radioaktiv strålning
Lager av iglidur® Z är resistenta mot strålning upp till en strålningsintensitet av 1 x 105 Gy.

Maximal fuktabsorption

vid +23 °C/50 % r. h.

0,3 % av vikten

Max. vattenabsorption

1,1 viktprocent

Tabell 06: Fuktabsorption

Fuktabsorption
Fuktabsorptionen för iglidur® Z-lager är ca 0,3 % i ett normalt klimat. Mättnadsgränsen i vatten är 1,1 %.

Inverkan av fuktabsorption

Fig. 10: Inverkan av fuktabsorption

X = Fuktabsorption [Gew.-%]
Y = minskning av inner-ø [%]

Diameter****d1 [mm]

Axel h9**[mm]**

iglidur® Z****F10 [mm]

Hus H7**[mm]**

till 3

0 - 0,025

+0,006 +0,046

0 +0,010

> 3 till 6

0 - 0,030

+0,010 +0,058

0 +0,012

> 6 till 10

0 - 0,036

+0,013 +0,071

0 +0,015

> 10 till 18 år

0 - 0,043

+0,016 +0,086

0 +0,018

> 18 till 30 år

0 - 0,052

+0,020 +0,104

0 +0,021

> 30 till 50 år

0 - 0,062

+0,025 +0,125

0 +0,025

> 50 till 80

0 - 0,074

+0,030 +0,150

0 +0,030

> 80 till 120

0 - 0,087

+0,036 +0,176

0 +0,035

Tabell 07: Viktiga toleranser enligt ISO 3547-1 efter presspassning

Toleranser för installation
iglidur® Z-lager är standardlager för axlar med tolerans (rekommenderas minst h9). Lagren är konstruerade för presspassning i ett H7-tolererat fäste; efter montering i ett fäste med nominella mått justeras innerdiametern på lagren med F10-tolerans oberoende. För vissa dimensioner avviker toleransen beroende på väggtjockleken (se leveransprogram).
