Utvidgning av programmet för glidande och branta gängor

Nya dryspin-mått DS3,5x1-RH, DS20x5-LH och DS20x10-LH

Nya storlekar på gängade spindlar

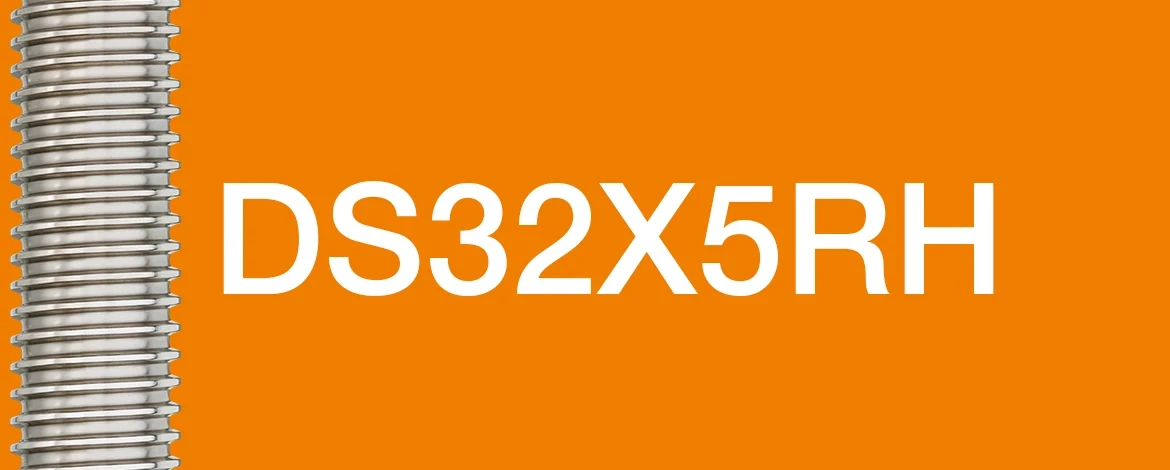

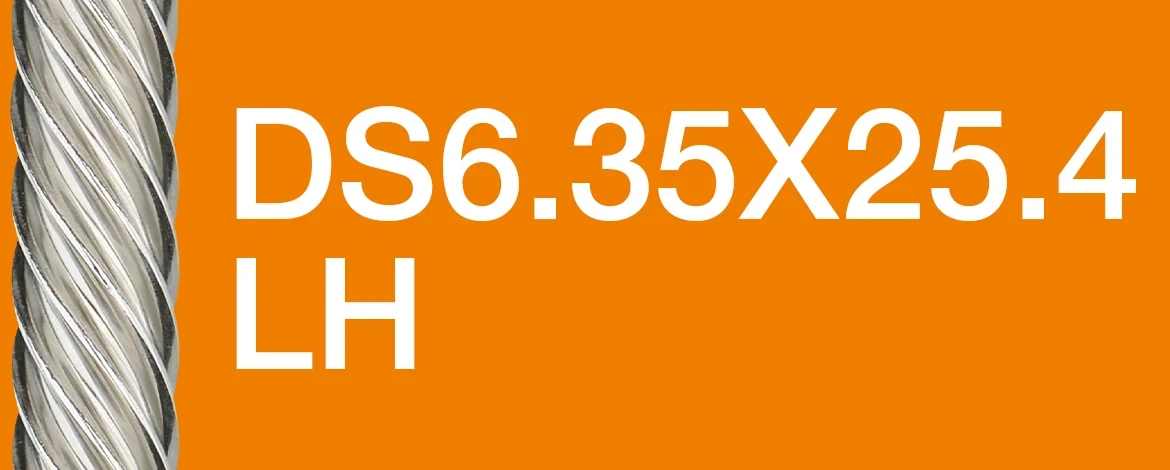

Vår nya DS32x5 används framför allt i vår nya linjäraxel av typen SLR. DS6.35x25.4 utökar programmet med spindlar för branta gängor med vänstergängning.

  • Tyst gång tack vare rundad tandgeometri och längre livslängd på grund av asymmetri
  • Upp till 30% längre livslängd tack vare gängasymmetri
  • Pågående testserie i det interna testlaboratoriet
  • Smörjfri drift och enkel rengöring tack vare korrosionsbeständigt rostfritt stål 1.4301
  • Kostnadsfritt onlineverktyg för spindelbearbetning utan CAD-kunskaper, inklusive 2D-dimensionerad ritning och direktpris
Upptäck i webbshopen

Datablad gängad spindel

Besparing med glidande gängor: Tekniska data och leveransprogram [mm]

Alla dryspin gängade spindlar kan också anpassas. Konfigurera dem online eller skicka oss din ritning. Vi kommer att ge dig en offert med kort varsel.

Art.-nrGänga:d1 -0,1 [mm] d3 -0,1 [mm] PL max.Vikt [kg] Antal gängvarv Pitchvinkel [°]
DST-LS-32X5-R-ESDS32X53227,653.0005,4012,85
DST-LS-6.35X25.4-L-ESDS6.35x25.46,354,125,41.0000,17851,85

De nya dimensionerna hos dryspin gängade spindlar i en överblick

Ytterligare viktig information:

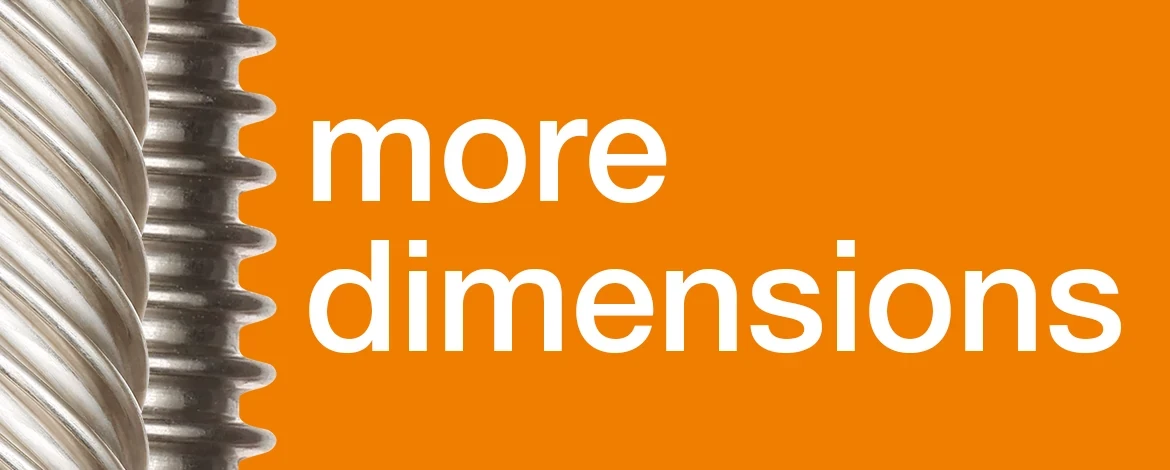

Mått och dimensioner

Dimensionerna på dryspin-ledarskruvarna

  • Diametrar från 4 till 50 mm och delningar från 0,5 till 100 mm
  • Mer än 5.000 varianter i standardprogrammet
  • Ett brett utbud av material och konstruktioner
  • Våra experter hjälper gärna till med valet
  • Till dimensionstabellen
    • Lämpliga gängade muttrar

    Letar du efter rätt gängade muttrar?

    Naturligtvis har vi inte bara lagt till de nya gängade spindlarna i vårt program med branta gängor, utan även de matchande gängade muttrarna.

    • Ett brett utbud av material och konstruktioner
    • Smörj- och underhållsfri drift, låga friktionsvärden och hög verkningsgrad
    • Upp till 50,9 % lägre anskaffningskostnader jämfört med gängade muttrar i metall
  • Upptäck de matchande gängade muttrarna här
    • 16x5

    Alternativet till konventionella trapetsformade spindlar

    De nya branta gängstorlekarna är idealiska som alternativ till trapetsgängade spindlar med samma dimensioner.

    • Låg ljudnivå och låga vibrationer tack vare rundade tänder
    • Längre livslängd tack vare asymmetri
    • Högre effektivitet tack vare optimerade flankvinklar
    • 100 % korrosionsfri, självlåsande och många andra fördelar
  • För mer information om alternativet med trapetsformade trådar

    • Prova dryspin-tekniken själv

    Dryspin-teknik

    Med hjälp av det kostnadsfria trådprovet
    Det är viktigt att hålla ett riktigt prov i handen för att få ett heltäckande intryck. Vi skickar gärna ett prov på våra dryspin-skruvdragare till dig.

    Vi har sammanfattat alla funktioner och fördelar med dryspin-gängtekniken på provet åt dig. Titta själv och om du har några frågor hjälper våra experter dig gärna.

    Beställ ett kostnadsfritt gängprov här
