Rapid Prototyping – Designs testen ohne Umwege
Snabbare och mer flexibel utveckling med snabb prototyptillverkning
Alla som utvecklar nya produkter känner till dilemmat:
Traditionella utvecklingscykler är oftast dyra, långsamma och riskfyllda, fel upptäcks ofta först sent och kostar då både tid och pengar. Rapid prototyping bryter denna cykel, eftersom moderna processer gör det möjligt att ta fram prototyper på bara några timmar eller dagar istället för veckor. Detta innebär att konstruktioner kan testas på ett realistiskt sätt, att konstruktionsbeslut kan fattas snabbare och att utvecklingskostnaderna kan minskas avsevärt.
Oavsett om det gäller medicinteknik, fordonsindustri eller flygteknik ger snabb prototyptillverkning företagen den snabbhet och flexibilitet de behöver för att snabbt och tillförlitligt få ut innovationer på marknaden.
Upptäck på denna sida:
igus lösningar för snabb prototyptillverkning
Hos igus har du två alternativ för snabb prototyptillverkning:
Additiv prototyptillverkning
Slitstarka plaster för snabb prototyptillverkning med våra egna system.
- Filament
- SLS-pulver
- DLP-harts
Till materialen för additiv tillverkning.
Har du ingen egen 3D-skrivare, men vill ändå tillverka högkvalitativa plastkomponenter? Vår 3D-utskriftstjänst gör det möjligt! Ladda helt enkelt upp din CAD-modell online, välj bland våra slitstarka material och få dina komponenter tillverkade snabbt och exakt. Oavsett om det gäller prototyputveckling, snabb anskaffning av reservdelar eller produktion av små serier - vi levererar kundanpassade och exakt passande komponenter inom några dagar.
Mekanisk prototyptillverkning
Slitstarka plaster för snabb prototyptillverkning med våra egna maskiner.
- Stort utbud av olika material
- Runda stänger, ihåliga stänger och plattor
- Olika längder tillgängliga
Till butiken för halvfärdiga plastprodukter
Behöver du svarvade och frästa detaljer med hög precision, men har inte tillgång till egna maskiner? Vår CNC-tjänst erbjuder dig en snabb och enkel lösning! Ladda upp dina CAD-data, få omedelbart en transparent prisberäkning och få dina komponenter tillverkade exakt enligt dina krav. Oavsett om det gäller kundanpassade produkter, små serier eller funktionella prototyper - dina komponenter kommer att vara klara för användning inom mycket kort tid.
Våra kunders framgångar med snabb prototyptillverkning
Från prototyper till serieproduktion för skär- och lindningsmaskiner
"Glidlagren av det beprövade iglidur-materialet, som tillverkas via igus 3D-utskriftstjänst, gör det möjligt för oss att hitta helt nya lösningar för olika applikationer i våra skär- och lindningsmaskiner tack vare den anpassningsbara geometrin. De utskrivna komponenterna används nu också i seriekomponenter. Tack vare proverna för tester, som i allmänhet är tillgängliga med mycket kort varsel, kan nya utvecklingar också realiseras och testas snabbt."
Dipl.-Ing. Ulrich Vedder
Kampf Schneid- und Wickeltechnik GmbH & Co. KG
Trockenlaufende Gleitlager in Mikroskopen
Höchste Präzision für Medizintechnik
Die Spaltlampe beim Augenarzt muss sich sehr leicht bewegen lassen, denn jede Unregelmäßigkeit teilt sich im Mikroskop bei 40-facher Verstärkung mit. A.R.C. Laser hat dafür in Zusammenarbeit mit igus eine Lösung aus iglidur J Halbzeug entwickelt: ein Lager mit dünner Wandstärke und Durchbrüchen für elektrische Leitungen. Intensive Dauertests über Monate bewiesen die Präzision und Langlebigkeit des speziell gefertigten Lagers.

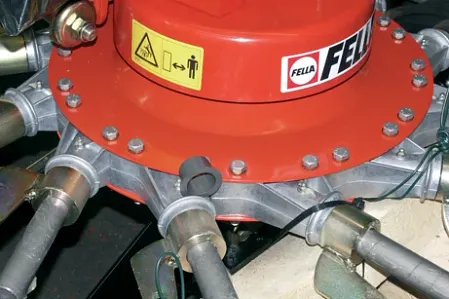

Verschleißfeste Spritzguss-Sonderteile in Landmaschinen
Erst Prototyp – jetzt seit 20 Jahren in Serie
FELLA setzt in Schwadern Kreiseltechnologie für hohe Flächenleistungen ein.
„Wenn es hier zu Schäden kommt, steht der Kreiselschwader. Und das darf während der Erntezeit auf keinen Fall passieren. Schon in der Erprobungsphase haben wir erkannt, dass wir eine zuverlässige Verdrehsicherung brauchten. Seit der Serieneinführung funktioniert das System reibungslos." Dipl. Ing. (FH) Jürgen Riedel, Konstrukteur

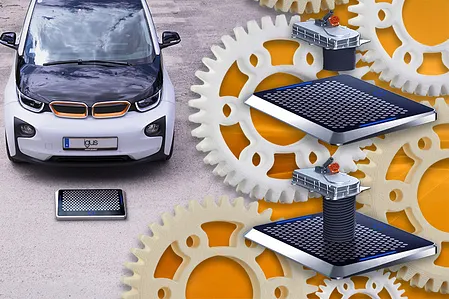

3D-gedruckte Zahnräder für den Prototypenbau
Zahnrad aus iglidur i6 im Elektroauto-Ladesystem
Mit „Matrix Charging“ hat Easelink ein Ladesystem entwickelt, das Elektroautos automatisch mit dem Stromnetz verbindet. Dank des 3D-Druck-Services von igus konnten Zahnrad-Prototypen aus iglidur Kunststoffen schnell erstellt und getestet werden. Das verschleißfeste und selbstschmierende SLS Pulver iglidur i6 eignet sich ideal für Zahnräder, Ritzel und andere stark beanspruchte Bauteile, die in der Regel regelmäßig geschmiert, gewartet und häufig ausgewechselt werden.
Från idé till serieproduktion: processen från snabb prototypframtagning till serieproduktion
Från den första idén till framgångsrik serieproduktion går en produkt igenom många utvecklingsfaser. Konceptutveckling, prototyptillverkning, tester och optimering av material och produktionsprocesser är avgörande steg för att förvandla en vision till en marknadsklar produkt.
1.
Idéutveckling och design
Det första steget i all produktutveckling är att omvandla ett koncept till en digital modell, vanligtvis med hjälp av CAD-programvara. Denna modell utgör grunden för alla fortsatta steg.
Under den här fasen definieras kraven, t.ex. funktionalitet, materialval och design. Vi hjälper dig gärna med vår designtjänst.
2.
Snabb prototyptillverkning
Den första fysiska prototypen tillverkas vanligtvis med hjälp av additiva tillverkningsprocesser. Dessa tekniker gör det möjligt att snabbt omvandla den digitala modellen till ett konkret objekt.
Dessa prototyper används för visualisering, inledande testkörningar och designkontroller innan större produktionsprocesser inleds.
3.
Iterativ testning och förfining
När prototypen har tagits fram genomförs passforms- och funktionstester. På så sätt kan defekter eller konstruktionsproblem upptäckas tidigt och snabbt åtgärdas.
Denna fas kännetecknas av upprepade tester och optimeringar - här förfinas konstruktionen tills den uppfyller de specificerade kraven.
4.
Materialval och funktionell validering
I den här fasen testas materialet för den slutliga applikationen och anpassas vid behov. Detta är nödvändigt för att säkerställa att produkten klarar de yttre förhållandena (t.ex. höga belastningar, temperaturer eller kemikalier).
5.
Produktion av förserier
Om prototypen är övertygande tillverkas små serier som används för funktionstester och marknadslanseringar. Produktionsmetoder som snabbverktyg eller direkt additiv tillverkning kan användas för detta.
6.
Serieproduktion
Efter en lyckad validering överförs produkten till serieproduktion. Olika tillverkningsprocesser används beroende på kraven och den önskade kvantiteten:
- Formsprutning för större serier och kostnadseffektiv produktion.
- CNC-bearbetning för exakta komponenter och speciella krav.
- Additiv tillverkning är fortfarande intressant för små serier, särskilt för mycket kundanpassade specialdelar.
igus prototypservice: Vi tar din idé framåt!
Vill du ta nästa steg på vägen mot serieproduktion och behöver stöd för att förverkliga dina planer?
Skriv till oss och låt oss tillsammans hitta den bästa lösningen för din idé!
Fördelar för våra kunder
Vad är Rapid Prototyping?
Definition & Betydelse:
Rapid prototyping är en process för att snabbt skapa fysiska modeller eller bygga prototyper från digitala konstruktioner.
Snabba prototypprocesser används ofta inom produktutveckling för att visualisera designidéer och testa funktionella modeller på ett kostnadseffektivt sätt. Tekniker som 3D-utskrift, CNC-fräsning och laserskärning möjliggör snabb produktion av prototyper.
Det gör att ingenjörer och designers snabbt kan iterera och förfina koncept innan de går i massproduktion.
Vilka är fördelarna med snabb prototypframtagning?
Kostnadseffektivitet
Tester med funktionella prototyper eller tekniska prototyper redan i utvecklingsfasen minskar kraftigt risken för fel vid tillverkningen av slutprodukterna, eftersom design, material och passform redan har testats i stor utsträckning i detta skede.
Snabbhet
Formgivare och intressenter kan testa den fullt fungerande prototypen snabbare och direkt i applikationen och ge feedback, vilket eliminerar mellanliggande steg och gör den färdiga produkten redo att användas snabbare än med konventionella prototypmetoder.
Hållbarhet
Snabb prototypframtagning med additiva tillverkningsprocesser som 3D-printing ger betydligt mindre avfall och kräver mindre material jämfört med subtraktiva processer. Det innebär att de resurser som frigörs kan användas till fler projekt.
Frihet i geometrin
Med hjälp av snabb prototypframtagning kan komplexa och detaljerade geometriska former skapas snabbt och exakt. Denna metod gör det möjligt att förverkliga innovativa konstruktioner som skulle vara svåra eller omöjliga att genomföra med traditionella tillverkningstekniker.
Olika typer av prototyper
design_services
Designprototyp och geometrisk prototyp
Fokus på yttre form, design och strukturell geometri - perfekt för visuella inspektioner och inledande designutvärderingar.
Designprototyp: Används för visuell bedömning av en produkt och visar om form och utseende passar in i det övergripande konceptet - utan några funktionella egenskaper.
Geometrisk prototyp: Tillverkas enligt exakta mått för att kontrollera passform och monterbarhet och för att kunna dra de första slutsatserna om vilket material som är lämpligt.
settings
Funktionell och teknisk prototyp
Provning av tekniska funktioner som lastkapacitet, rörelsesekvenser eller mekaniska komponenter.
Funktionsprototyp: Visar de viktigaste funktionerna hos en komponent och möjliggör inledande applikationstester under verkliga förhållanden, ofta i form av små provserier.
Teknisk prototyp: Motsvarar till fullo slutprodukten vad gäller material, geometri och mekaniskt beteende och används för slutprovning i verklig användning.
Industriell prototyptillverkning: små serier
Vid industriell prototyptillverkning tillverkas små serier för att testa produktionsprocesser, få marknadsreaktioner och göra justeringar av material eller produktionsteknik.
Syftet är att simulera serieproduktionsprocesser under realistiska förhållanden och säkerställa att produkten är lämplig för massproduktion.
Denna fas ger också möjlighet att få feedback från användarna och göra slutliga optimeringar.
Hjälpsamma extrafunktioner
Ob bei der Konzeption, Fertigung oder Optimierung, erzählen Sie uns von Ihren Anforderungen. Gemeinsam finden wir die passende Lösung für Ihr Projekt und begleiten Sie bei den nächsten Schritten. Schreiben Sie uns – wir freuen uns auf Ihre Nachricht!
Jetzt Kontakt aufnehmen!

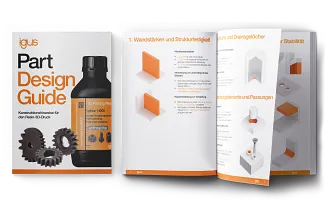

Für eine gezielte Planung Ihres Prototyps stellen wir Ihnen hilfreiche Whitepaper und Leitfäden zur Verfügung. Entdecken Sie praxisnahe Tipps und umfassende Einblicke, die Ihnen bei Ihrer Umsetzung weiterhelfen.
Whitepaper entdecken!Vilken roll spelar 3D-printing i rapid prototyping?
När det gäller snabb prototyptillverkning tänker de flesta först på 3D-printing, och även om det bara är en av många metoder är det en av de mest populära idag. De fördelar som blir uppenbara i praktisk användning är särskilt imponerande.
Vanliga tillverkningstekniker inom området snabb prototypframtagning
Valet av lämplig tillverkningsprocess för snabb prototyptillverkning beror på komponentens individuella krav, t.ex. mekaniska egenskaper, kvantiteter och önskad produktionstid. Här följer en översikt över de viktigaste processerna:
Vill du veta mer om de olika 3D-printingprocesserna hos igus? Klicka då här.
Vid selektiv lasersintring smälts ett termoplastiskt pulver lager för lager med hjälp av en laser för att skapa den önskade komponenten.
Fördelar:
- Idealisk för kundanpassade enskilda delar och serier på upp till 10.000 enheter.
- Hög precision och elasticitet för komplexa geometrier.
Tillämpning: Används ofta på igus för hållbara plastprototyper med låg förslitning.
Vår bästsäljare inom SLS-utskrift: iglidur i3 - robust, exakt och perfekt för krävande tillämpningar.
I denna process smälts plastfilament och appliceras i lager genom ett munstycke för att producera komponenten.
Fördelar:
- Stort utbud av material, inklusive igus-filament för speciella krav som höga temperaturer eller kontakt med livsmedel.
- Särskilt lämplig för små kvantiteter och robusta komponenter.
Begränsning: Komplexa geometrier kan realiseras på ett mindre flexibelt sätt än med SLS-processen.
För FDM-utskrift är iglidur i150 vårt mest populära material - enkelt att skriva ut, mångsidigt och idealiskt för hållbara och slitstarka komponenter.
Läs mer om FDM-utskrifterI denna process avlägsnas material mekaniskt från halvfabrikat, t.ex. genom fräsning eller svarvning.
Fördelar:
- Flexibilitet i materialval och inga begränsningar som vid additiv tillverkning (t.ex. minsta väggtjocklek).
- Idealisk för stora volymer eller enkla delar.
Tillämpning: Produktion av komponenter i teststadiet för testning av material och mekaniska egenskaper.
Halvfabrikat tillverkade av iglidur-plast utgör en idealisk bas för CNC-bearbetning. Tack vare det stora utbudet av material och de utmärkta tribologiska egenskaperna är de perfekt lämpade för tillverkning av precisionskomponenter med exakt ytkvalitet och minimal nötning - idealiska för testapplikationer och kundanpassade lösningar.
Det finns även andra tillverkningsmetoder inom rapid prototyping som är anpassade till specifika material och krav:
- Vakuumgjutning: Lämpar sig för små serier i silikon eller polyuretan.
- Laser Powder Forming: För metalliska prototyper och komponenter med hög bärighet.
- Layer Laminate Manufacturing: Tillverkning med hjälp av lager av laminerade material.
Rapid tooling beskriver kopplingen mellan additiv tillverkning och klassisk formteknik. Det handlar om snabb tillverkning av formsprutningsverktyg med hjälp av additiva processer som SLM (selective laser melting) eller SLA (stereolitografi). Med hjälp av verktygen kan man tillverka små serier eller funktionsprototyper av originalmaterial som är nästan identiska med komponenterna i den senare serien.
Rapid tooling är särskilt lämpligt när exakta materialkrav måste testas utöver snabb tillgänglighet. Även om igus inte använder denna metod direkt, erbjuder tekniken ett innovativt sätt att underlätta övergången från prototyp till serieproduktion.
Fördelar med tekniken:
- Snabbare produktion jämfört med klassiska formsprutningsprocesser.
- Möjlighet att tillverka komponenter med komplexa geometrier och underskärningar
- Större urval av material, eftersom många plaster inte finns tillgängliga som 3D-printingmaterial.
Tillämpning: Serietillverkning av tekniska prototyper med funktioner som är nästan identiska med slutprodukten.
