Installationsklara drylin® SLW-XY koordinatbord

SLW-XY koordinatbord drylin E från igus

Snabb leverans, kostnadseffektivt och kundanpassat
Linjärmoduler kan användas för att exakt justera en position på en arbetsyta. Detta är nu ännu enklare med drylin® SLW-XY kryssbord. igus har utvecklat monteringsfärdiga kryssbord som passar den önskade arbetsytan.

  • Endast 1 enhet för två justeringsriktningar
  • För en arbetsyta på upp till 500 mm x 500 mm
  • Samma slaglängder eller kundanpassad konfiguration
  • Tillbehör levereras direkt

SLW-XY-korsborden finns i 4 storlekar. Som linjärstyrningar används komponenter från drylin® W linjärbyggsats.

Gör din förfrågan här

Produkttjänster

Ladda ner tekniska data

Katalog

Gratis katalogutdrag med alla tekniska data för detta produktsortiment.

Ladda ner katalogutdrag nu

Begär en offert

Produktförfrågan

Är du intresserad av ett personligt erbjudande? Lämna då ett meddelande till oss!

Gör en förfrågan nu

Storlekarna på SLW-XY koordinatbord

SLW-XY-0620
Max. slaglängd Slaglängd: 150 mm
Finns även som backlashfri och antireflexversion

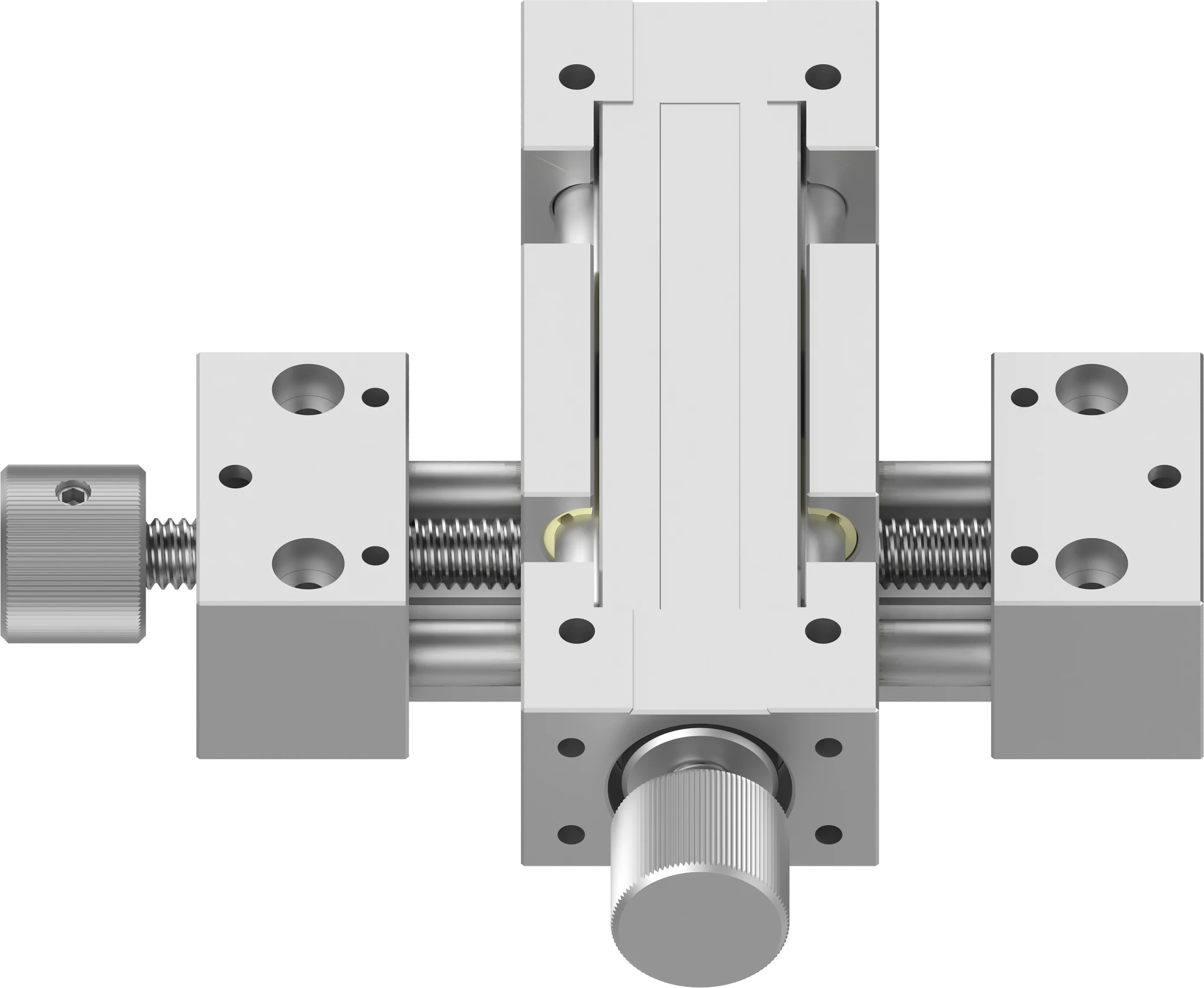

Kryssbord med spindeldrivning drylin SLW-XY-0620
SLW-XY-0620 i nätbutiken

SLW-XY-0630
Max. slaglängd Slaglängd: 150 mm
Vagnens längd: 54 mm

Koordinatbord med spindeldrift drylin SLW-XY-0630

SLW-XY-0660
Max. slaglängd Slaglängd: 300 mm
Slidlängd: 84 mm

Koordinatbord med spindeldrift drylin SLW-XY-0660

SLW-BB-XY-1030
Max. slaglängd Slaglängd: 200 mm
Slidlängd: 48 mm

Koordinatbord SLW-BB-XY-1030

SLW-XY-ESJ-1040
Max. slaglängd Slaglängd: 300 mm
Vagnens längd: 73 mm

Koordinatbord i rostfritt stål med spindeldrift drylin SLW-XY-ESJ-1040
Information om korsbordet SLW-XY i rostfritt stål

SLW-XY-1040 /-PL
Max. slaglängd Slaglängd: 300 mm
Slidlängd: 73 mm
Tillval som PL= Förspänd version

Koordinatbord med spindeldrift drylin SLW-XY-1040

SLW-XY-1080 / -PL
Max. slaglängd: 300 mm Slaglängd: 300 mm
Slidlängd: 107 mm
Tillval som PL= Förspänd version

Koordinatbord med spindeldrift drylin SLW-XY-1080

SLW-XY-10120
Max. slaglängd Slaglängd: 500 mm
Robust, bred stödyta

SLW-XY-10120 Korsbord
SLW-XY-10120 i webbshoppen

SLW-XY-2080
Max. slaglängd Slaglängd: 500 mm
Slidlängd: 134 mm
Som tillval även tillgänglig som förspänningsversion

Koordinatbord med spindeldrift drylin SLW-XY-2080

Teknisk ritning

RitningSLWXY1040kompletterande byggkatalog_2_E.ai

Smörjfri

drylin koordinatbord är smörjfria
drylin koordinatbord är smörjfria

Tyst drift

drylin koordinatbord är tysta
drylin koordinatbord är tysta

Korrosionsbeständiga

drylin koordinatbord är korrosionsbeständiga
drylin koordinatbord är korrosionsbeständiga

Formatjustering

drylin koordinatbord för formatjustering
drylin koordinatbord för formatjustering

Temperaturbeständiga t.o.m. +150 °C

drylin koordinatbord är värmebeständiga upp till 150°
drylin koordinatbord är värmebeständiga upp till 150°

Kostnadseffektiva

drylin korsbord är kostnadseffektiva
drylin korsbord är kostnadseffektiva
Glidlagerfolier för drylin linjärmoduler och koordinatbord

Material för lager

Alla lagerpunkter på drylin® drivenheterna är utrustade med smörj- och underhållsfria igus® högpresterande polymerer. Som tillval finns material för applikationer i höga temperaturområden upp till +180 °C (iglidur® X, SHTES-serien) samt för FDA-kompatibla miljöer (iglidur® A180).

Spindelklämma för drylin linjärmoduler

Fastspänning av spindel

I många applikationer krävs ett extra fastspänningsalternativ som ett extra skydd mot oavsiktlig justering.

  • Spännfläns för axeln för montering på positionsindikatorn för fastspänning av den gängade spindeln
  • Säkrar spindeln mot oavsiktlig rotation
  • Material: Plasthölje med axelklämma i aluminium
  • Färg: Svart
  • Till spindelklämmorna
    • drylin lägesvisare för igus linjärmoduler och koordinatbord

    Digital positionsindikator

    Elektronisk positionsindikator (batteridriven) för drylin® linjärmoduler, fritt programmerbar till gängans stigning. Idealisk för användning med dryspin® branta gängor. LCD-display med 5 siffror och specialtecken, lång batteritid och enkelt batteribyte utan demontering av enheten.

  • Digital lägesvisare
    • drylin ratt för linjärmodul och koordinatbord

    drylin handrattar

    Vi har ett omfattande sortiment av handrattar tillgängliga från lager för en mängd olika behov. Från små kompakta storlekar upp till Ø 125 med/utan handtag i olika utföranden.

  • drylin® SHT - Handhjul

    • drylin® tekniskt tillbehör – manöverelement

    Tillbehör för drylin linjärmoduler och linjäraxlar
    • Tillbehör för manuell positionering och formatjustering
    • Alternativ för montering och infästning
    • Steg- och DC-motorer för elektrisk drift
