Världsrekord med 670 m! Längsta körsträckan med rullkedjesystem

• ​​​​​Vad som behövdes: Roller e-chain® av typ 5050RHD, chainflex® CFCRANE, smart plast EC.P
• Krav: lång transportsträcka (670 m), kontinuerlig belastning, utomhusbruk, temperaturer från -3,9° till 48,2°C, hög grad av nedsmutsning
• Industri: Kraftverk, elindustri
• Framgångför kunden: problemfri drift sedan idrifttagningen

För att lyckas med denna rekordstora applikation har projektingenjörsteamet i Köln och Indien registrerat och planerat systemet på plats, satt ihop ett komplett system, tagit prover på komponenter i förväg och utfört tester i sitt eget laboratorium i Köln som täcker en yta på 3 800 m².

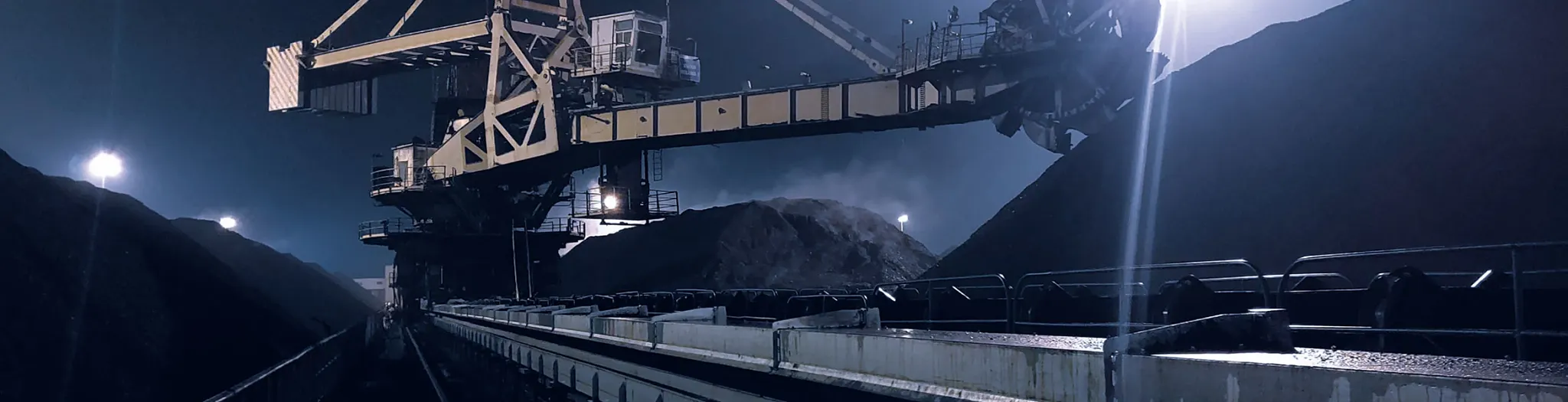

Kunden har i flera år haft återkommande problem med strömförsörjningen, som löstes med hjälp av motorkabelvindor och bandkablar på två skophjulsgrävmaskiner. Detta resulterade upprepade gånger i produktionsstopp, som totalt uppgick till upp till 5 timmar per vecka. Dessa stilleståndstider störde den smidiga driften och därför fanns det en önskan om längre livslängd och betydligt förbättrade stilleståndstider.

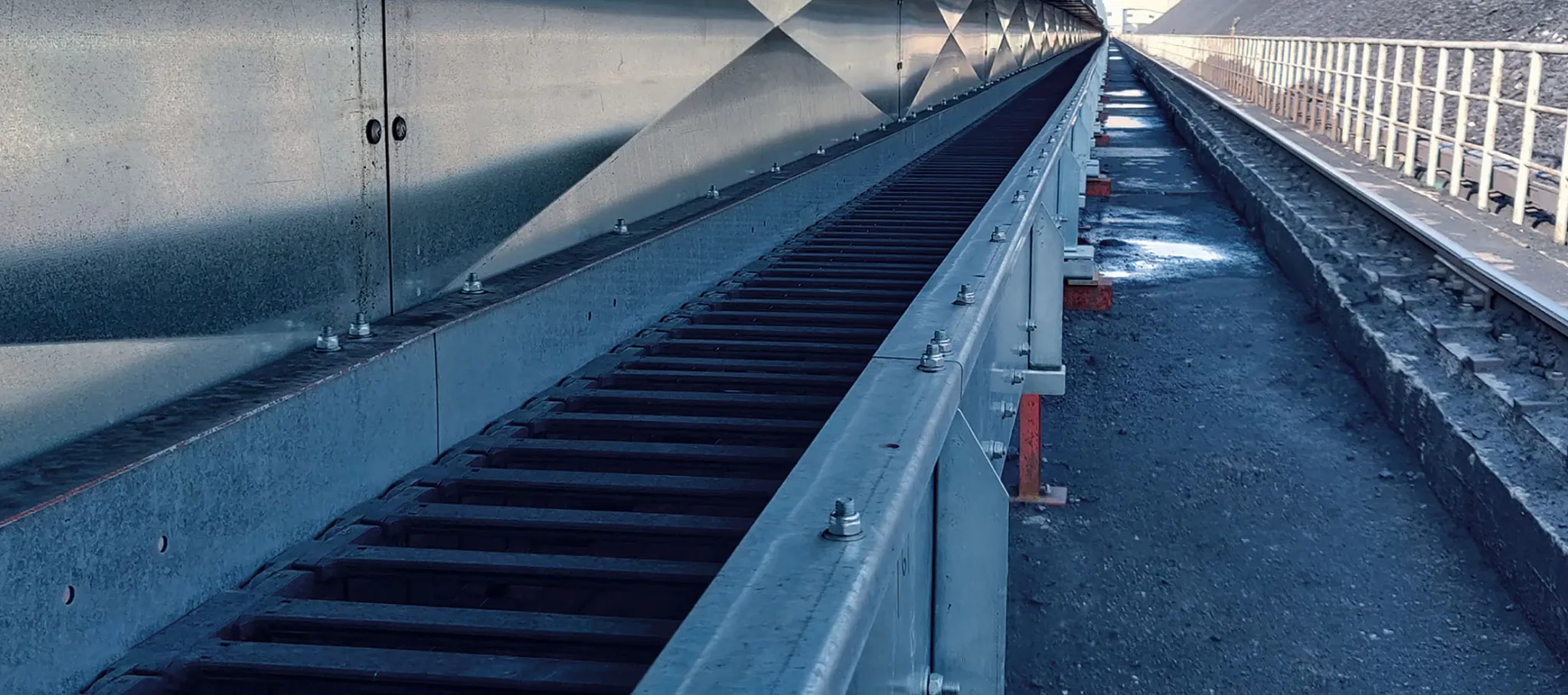

Den kraftiga rullkedjan i 5050RHD-serien används för en transportsträcka på 670 meter och har utvecklats speciellt för långa transportsträckor och höga föroreningsnivåer. Den underhållsfria rullkonstruktionen minskar tryck- och dragkrafterna med upp till 75% jämfört med vanliga energikedjor. Slitaget minskar också och en högre tilläggsbelastning är möjlig.
Som elkabel används chainflex® -kabeln från CRCRANE-serien. Denna mellanspänningskabel för spänningar på upp till 6/10KV har utvecklats speciellt för långa transportsträckor i t.ex. kran- och transportörsystem.
Den smarta plastmodulen iSense EC.P från igus® planerades för permanent övervakning av systemet. Systemet innehåller ett intelligent sensorsystem för övervakning av drag- och tryckkrafterna, som kan användas för nödavstängning vid förhöjda krafter.
Energikedjesystemet drivs i ett slutet styrtråg med ett tak som har skräddarsytts för kunden. Detta ger ett tillförlitligt och permanent skydd mot smuts och väderpåverkan.
Installationen organiserades direkt av igus India och utfördes av en lokal, kvalificerad servicepartner. Den gemensamma idrifttagningen genomfördes sedan efter att energikedjesystemet hade godkänts av en av de många igus-övervakarna.
Sedan dess har systemet fungerat smidigt och tillförlitligt. Uppdraget slutfört.
