Smörj- och underhållsfri lagerteknik i bandtransportörer inom intralogistik

Profil

• Vad behövdes: drylin W linjärt styrsystem, bestående av de enskilda skenorna med fyrkantsprofil och huslager i pressgjuten zink, plus igubal ESTM kuddlager
• Krav och önskemål: Problemet var att få plats med ett högpresterande system med största möjliga lagringskapacitet i ett mycket begränsat installationsutrymme och med en mycket kort realiseringstid
• Bransch: Intralogistik
• Framgång för kunden: Linjärt lagersystem och igubal blocklager är helt underhålls- och smörjfria och sparar underhållskostnader; särskilt hög systemtillgänglighet; kortsiktig tillgänglighet och leverans av alla systemkomponenter

psb intralogistics GmbH i Pirmasens planerar och förverkligar kundanpassade system inom området intralogistik. Ett sådant system är den så kallade lagrings- och hämtningsenheten. Detta är ett lasthanteringstillbehör (LAM) för en automatisk lager- och uttagsmaskin.

Den centrala komponenten i systemet är en bandtransportör som kan plocka upp 4 förpackningar av olika storlek och innehåll. Dessa separeras på transportören, sorteras och skjuts individuellt in i olika lagringskanaler beroende på storlek och innehåll. För detta ändamål är en pusher placerad ovanför transportören, som rör sig över förpackningarna med svängbara fingrar och skjuter in den främsta förpackningen i lagret. Samma LAM används för att helt tömma lagerkanalerna genom att föra de svängbara fingrarna över paketen i lagret, gripa tag i dem baktill och dra ut dem ur lagret på LAM:en. De sorterade paketen tas ut från lagret för avsändning.

Utmaningen för konstruktörerna var att få plats med ett högpresterande system med största möjliga lagringskapacitet i ett mycket begränsat installationsutrymme och med en mycket kort realiseringstid.

När förutsättningarna för systemkomponenterna hade fastställts började utvecklarna på psb att leta efter lämpliga komponenter. Vid implementeringen av automationskonceptet använder intralogistikleverantören nu igus produktsortiment i stor utsträckning.

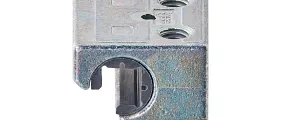

Kärnkomponenten i lösningen idag är det helt smörj- och underhållsfria linjärsystemet drylin W, som består av WSQ-20 fyrkantiga styrskenor och WJ200QM-01-20 huslager. igubal kuddlager från ESTM-serien användes också för att stödja svängfingrarna, som kompenserar för felinställningar, också fungerar smörjfritt och därmed sparar underhållskostnader.

Dessa fördelar resulterar också i en särskilt hög systemtillgänglighet. Sist men inte minst kunde intralogistikspecialisten dra nytta av den kortsiktiga tillgängligheten för alla systemkomponenter. Eftersom systemet planerades med kort varsel räknades varje dag.
