Linjäraxlar med kuggstång

Lätta utskjutande axlar

Die drylin Auslegerachsen sind für viele Positionier- und Verstellaufgaben geeignet und zeichnen sich durch eine hohe Sicherheit im Betrieb und durch geringes Gewicht aus. Anwendungen in vertikaler Ebene eignen sich hierfür besonders gut. Erfolgt der Antrieb über eine Zahnstange, wird die Masse verringert, die bewegt wird. In puntco Energieeinsparung ist die Kraftübertragung auf eine Zahnstange im Vergleich zu einer Riemenumlenkung bis zu 30 % günstiger. Darüber hinaus besteht die Möglichkeit Greifer anzubinden, Teile aufzugreifen und zu verfahren.

Vorteile im Überblick:

Hohe, konstante Steifigkeit der Achse unabhängig von der Länge des Hubs
Hohe Präzision
Große Geschwindigkeiten möglich
Einbaulage beliebig steuerbar
Lange Verfahrwege realisierbar

Linearachsen mit Zahnstangenantrieb

Erweiterbares endless gear Linearmoul EGW

Lösung für sehr lange Verfahrwege
Zahnstangenelemente modular (endlos) erweiterbar
Für Anwendungen > 2.000 mm
Getrennter Betrieb von mehreren Linearschlitten zeitgleich möglich

Mer information

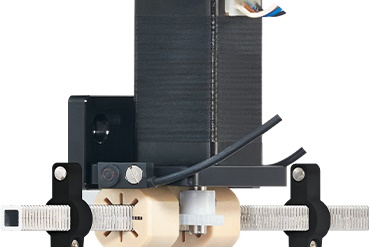

Leichte Achse für Pick & Place drylin GRQ

Verzahntes, hartbeschichtetes und korrosionsfreies Vierkant-Hohlprofil
Lasten bis zu 500 g, Geschwindigkeit bis zu 0,7 m/s möglich
Antrieb: NEMA11-Schrittmotor mit Zahnrad
Leicht, schnell, klein und schmierfrei

Köp gripdonsaxel drylin GRQ

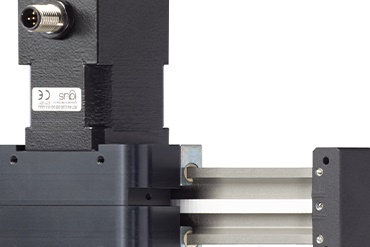

Utskjutande axel med kuggstång drylin® GRW

Dynamische z-Achse drylin GRW

Direkte Kraftübertragung über Zahnstange
Kompakter Aufbau
Handling von Lasten bis zu 10 N
Werkstoffkombination: Profil aus Aluminium / Zahnstange aus Kunststoff
Zubehör lieferbar
Mit Motor lieferbar

Köp Z-axel drylin GRW

Utskjutande axel med kuggstång drylin® GRR

Leichtbau-z-Achse drylin GRR

Leichte Z-Achse (1,45 kg) für Hübe bis zu 500 mm
Besteht aus Aluminium und Kunststoff
Optimal für Portalanwendungen
Geringe dynamische Masse (0,9 kg) ermöglicht schnelles Verfahren
Auch als größere Version mit Hublänge bis 1000 mm und Lastaufnahme bis 100 N verfügbar

Köp Z-axel drylin GRR

För fleraxliga portaler

För provnings- och mätstationer

Für Pick & Place-Anwendungen

Linearantrieb mit Zahnstange: Vor- und Nachteile

När tar jag det?

Pick & Place-Anwendungen mit hoher Dynamik
Bei kompaktem Aufbau der Anwendung
Als z-Achse in Mehrachsportalen

När tar jag inte det?

Hohe Lasten
Selbsthemmung
Schmutzige Anwendungsfelder

igus kuggstångsaxelns uppbyggnad (z-axel)

1.
Direkte Kraftübertragung über Zahnstange

2.
Verwindungssteif durch Aluminiumhohlwellen drylin AWMR

3.
Schmiermittel- und wartungsfrei durch Lineargleitfolien drylin R

4.
Geringe dynamische Masse (0,9 kg) ermöglicht schnelles Verfahren

Auslegerachse mit Zahnriemenantrieb

Die drylin Auslegerachse ZAW-1040 verfügt über eine fest montierte Antriebseinheit. Sie ist schmiermittelfrei, leichtgewichtig und für hohe Beschleunigungen geeignet.

Auslegerachse ZAW-1040

Automatisering med stegmotorer, likströmsmotorer och EC/BLDC-motorer

Für Linearachsen und Handlingsysteme im Allgemeinen bietet igus ein breites Spektrum an Elektromotoren an. Hybrid-Schrittmotoren oder Gleichstrommotoren werden in Spindel-, Zahnriemen- und Zahnstangenantrieben eingesetzt. Die Elektromotoren vervollständigen das Angebot von igus in der Automatisierung. Ganze Handhabungssysteme sind so in Kombination mit Auslegerachsen und Linearachsen mit Zahnstangenantrieb im Allgemeinen konfigurierbar.

Läs mer om elmotorer

Anwendungsbeispiele unserer Kunden

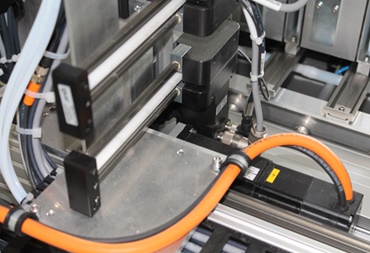

drylin GRW kuggstångsaxlar i provpreparation

Automatisierte Probenvorbereitung

Dieser Automat soll im Bereich der Spurenanalytik Proben vorbereiten. Ziel sollte es sein, vergleichbare Glasgeräte und Chemiekalien wie in ähnlichen manuellen Automaten einzusetzen. Zuschlag erhielt igus, da alle eingesetzten Komponenten wie beispielsweise die GRW-Zahnstangenachse durch absolute Chemiekalien- und Schmutzbeständigkeit überzeugen konnten.

drylin GRW kuggstångsaxlar ger den nödvändiga noggrannheten

drylin GRQ-kuggstångsaxlar i en tappningsanläggning

Optimale Nutzung des Bauraums in einer Abfüllanlage

In einer auf den Kunden zugeschnittenen Automatisierungslösung für komplexes Handling von Flüssigkeiten der Firma M2-Automation wird ein wartungsfreies Portal von igus eingesetzt. Neben der Robustheit zeichnet sich das Portal durch seine Wirtschaftlichkeit aus. drylin GRQ-Zahnstangen kommen als Dosierachsen in Form einer z-Achse neben einer variabel klemmbaren Initiatorhaltung und selbsteinstellenden Gleitlagern zum Einsatz und sorgen für höchste Präzisionsarbeit im Betriebsablauf.

drylin GRQ-kuggstångsaxlar övertygar som doseringsaxlar
