Linjäraxlar med spindeldrift

Der Spindelantrieb gehört zu den Antriebssystemen der Linearantriebe. Die translatorische Bewegung des bewegten Körpers wird dabei von einer rotierenden Gewindespindel erzeugt und auf die Spindelmutter übertragen. Es wird also eine Drehbewegung in eine lineare Bewegung umgewandelt.

drylin® Linearachsen mit Spindelantrieb sind für Positionieraufgaben aller Art konzipiert. Die Linearverstellung erfolgt über Trapezgewindespindeln unterschiedlicher Größe oder über Steilgewindespindeln, die sowohl manuell als auch elektrisch in Bewegung gesetzt werden können. Die max. Verfahrgeschwindigkeit beträgt je nach Gewinde und Belastung bis zu 1,6 m/min. Bei jeglichen Linearantrieb-Systemen ist die Länge des Hubs frei wählbar. Bei gleitgelagerter Spindel ist ein Hub von max. 1.500 mm, bei kugelgelagerter Spindel eine Hublänge von 1.000 mm möglich.

Detta hittar på den här sidan:

▶ Unsere Spindelachsen auf einen Blick
▶ Vorteile von Spindelachsen
▶ Aufbau einer Spindelachse
▶ Materialien innerhalb der Spindelachse

▶ Kostenloser Konfigurator
▶ Anwendungsbeispiele mit Spindelachsen
▶ Kostenloses Muster und Whitepaper

Unsere Spindelachsen auf einen Blick

Hier finden Sie einen Überblick über unser Produktportfolio der Linearachsen mit Spindelantrieb. Ob mit Rundwellen oder Linearschienen - hier finden Sie die richtige Spindeleinheit.

Linjäraxlar SHT

Antrieb: Trapez- oder Steilgewindespindeln
Gleit- und kugelgelagerte Gewindetriebe
Wellen aus Aluminium, Stahl oder Edelstahl
Quattroschlitten oder kurzer Kompaktschlitten
Online konfigurierbar

Mer om linjäraxlar drylin SHT

Linjäraxlar SLW

Linearachsen basierend auf drylin W-Führungen
Antrieb: Trapez- oder Steilgewinde
Verwindungssteife Doppelwellenprofile
Viele Schlitten- und Schienenvarianten
Manuelle und motorische Verstellungen möglich

Mer om linjäraxlar drylin SLW

Linjäraxlar SAW

Linearachsen basierend auf drylin W-Führungen
Antrieb: Trapez- oder Steilgewinde
Robuste hohe Bauform
Einbaufertig mit Elektromotor
Dynamische Kugellagerung

Mer om linjäraxlar drylin SAW

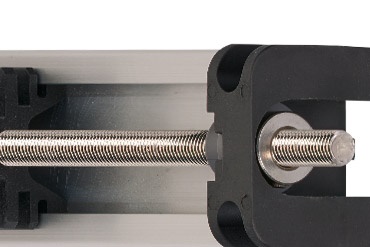

Miniatyr-linjäraxel SLN/SLNV

Basierend auf drylin N-Flachführungen
Antrieb: Trapez- oder Steilgewinde
Kompakte Bauform
Spieleinstellung am Schlitten
Präzise durch Federvorspannung

Mer om linjäraxlar drylin SLN

Linjäraxel med ett rör SET

Schmiermittelfreie Einrohrverstellung
Antrieb: Trapezgewinde
Einfaches, glattes Design
Geringes Gewicht durch Aluminium & Kunststoff
Temperaturbeständig bis +50 °C

Mer om enrörsaxlar easytube

Platta linjäraxlar SLT

Basierend auf drylin T-Miniatur-Führungen
Antrieb: Trapez- oder Steilgewinde
Flache und kompakte Bauform
Schlitten mit individueller Spieleinstellung
Variable Spindelanordnung

Mer om linjäraxlar drylin SLT

Vorteile von Spindelachsen

Wenn eine kosteneffektive, einbaufertige Lösung gewünscht wird, dann sind Spindelachsen oft die erste Wahl. Welche Vorteile der lineare Antrieb mit Hilfe einer Spindel gegenüber anderen Systemen noch hat, sehen Sie hier:

Präzise Positionierung

Durch die direkte Umwandlung der rotierenden Bewegung von der Spindel in eine lineare Bewegung wird eine sehr genaue und wiederholbare Positionierung erreicht Dies ist in Anwendungen mit engen Toleranzen und hoher Präzision von entscheidender Bedeutung.

Kompakte Bauweise

Spindelachsen gibt es auch in besonders kleinen Ausführungen. Durch Ihre kompakte Bauweise sind sie für alle Anwendungen perfekt, bei denen nur ein kleiner Bauraum zur Verfügung steht. Entdecken Sie hierzu auch unsere komplette drylin Miniatur Reihe.

Hohe Belastbarkeit

Spindelantriebe in Linearmodulen sind in der Lage sehr hohe Lasten zu tragen und zu bewegen. Im Gegensatz zu zum Beispiel den flexiblen Zahnriemen können Spindelachsen durch ihre geringe Steifigkeit eine effiziente Kraftübertragung gewährleisten.

Reibungsarme Bewegung

Linearmodule mit Spindelantrieb sind besonders reibungsarm. Durch die konstante, präzise Bewegung des Spindelantriebes wird Reibung minimiert und somit auch der Verschleiß an den Bauteilen. Dies sorgt für eine längere Lebensdauer der ganzen Spindelachse.

Aufbau einer Spindelachse

Eine Spindelachse enthält mehrere komplexe Bauteile, die perfekt in einander greifen müssen. Ein präziser Aufbau spielt eine tragende Rolle für die Leistungsfähigkeit und die Genauigkeit der Linearachse. Hier sehen Sie die wichtigsten Bauteile auf einen Blick.

1. Lagerung
Durch eine hochwertige Lagerung werden Reibungswerte minimiert und zudem eine gleichmäßige Drehbewegung gewährleistet. In der Regel werden hier Rollen-, Kugel- oder Gleitlager eingesetzt. igus® setzt bei allen Linearschienen mit Spindelantrieb auf Kunststofflager und Kunststoffmuttern ohne Schmierung.

2. Welle
Linearachsen mit Spindelantrieb können beispielsweise mit freitragen Rundwellen, aber auch voll unterstützt mit Linearschienen ausgestattet sein. Bei igus® können Sie, je nach Anwendung, aus 3 verschiedenen Wellenmaterialien wählen: Aluminium, Edelstahl oder auch Karbon.

3. Spindel
Die Spindel bildet das eigentliche Herzstück der Spindelachse. Diese dreht sich um die eigene Achse und überträgt damit die Bewegung. Sie ist ein zylindrisches Bauteil, dass es in verschiedensten Ausführungen gibt. Bei igus® finden Sie Trapezgewinde und Steilgewinde in zahlreichen Steigungen.

4. Grundkörper
Der Grundkörper der Linearachse mit Spindelantrieb hält die einzelnen Bauteile stabil zusammen. Auch dieser kann aus verschiedenen Materialien bestehen wie zum Beispiel Edelstahl, Aluminium, Zink oder Kunststoff. Gerne finden wir gemeinsam das passende Material für Ihre Anwendung.

5. Spindelzapfen
Der Spindelzapfen trägt dazu bei, die Spindel in einer festen und stabilen Position zu halten. Er sorgt dafür, dass die Spindel sich nicht seitlich bewegt oder wackelt, während sie rotiert oder linear bewegt wird. Somit spielt er besonders für die Präzision eine große Rolle.

6. Zubehör
Wenn die Spindelachse fertig aufgebaut ist, fehlt natürlich noch das passende Zubehör. Hier können Anwender zwischen mechanischen und elektrischen Optionen wählen. Die Klassiker sind hierbei wie im Beispiel zu sehen das Handrad, aber auch der passende Elektromotor.

Verschiedene Materialien innerhalb der Achse

Spindelmaterialien

igus setzt bei allen drylin Lineareinheiten auf selbsthemmende Trapezgewindespindeln aus Stahl und Edelstahl. Für spezielle Anwendungsfälle sich auch Spindeln aus hartbeschichtetem Aluminium auf Anfrage lieferbar. Bei einigen Baureihen sind zudem Steilgewindespindeln aus Edelstahl optional erhältlich und konfigurierbar. Durch diese Optionen sind wesentlich höhere Verfahrgeschwindigkeiten und Steigungen realisierbar.

Wellenmaterialien

Wellen aus hartanodisertem Aluminium gehören zum Standardsortiment und sind die meistgenutzte Version. Der Grund liegt in geringen Reib- und Verschleißwerten und kurzen Lieferzeiten. Wird auf die Bauart der Linearachsen mit Spindelantrieb (SHT) gesetzt, so sind zusätzlich zum Aluminium Wellen aus Stahl oder Edelstahl denkbar. Gerne finden wir mit Ihnen gemeinsam die passende Ausführung.

Lagermaterialien

Ohne Einsatz von externen Schmiermittel und zusätzlich wartungsfrei? Das trifft für alle Lagerstellen der drylin Lineareinheiten für die Antriebstechnik zu. Die Hochleistungskunststoffe sind optional für Anwendungen mit Hochtemperaturen bis zu +180 °C (iglidur X) erhältlich. Werden FDA-konforme Komponenten gefordert, dann schaffen Lagermaterialien aus iglidur A180 Abhilfe.

Antriebstechnik Konfigurator

Individuelle Spindelachsen nach Ihren Wünschen

Mit dem Online-Konfigurator für die Antriebstechnik erhalten Sie nach Eingabe Ihrer Anforderungen Linearantriebe mit Spindel-, Zahnriemen oder Zahnstangenantrieb, die Sie nach Ihren Bedürfnissen konfigurieren können. Auch Motoren, Motorsteuerungen und weiteres Zubehör für Ihre Linearantriebe können direkt mit bestellt werden.

Schnelles und einfaches Konfigurieren
Optionales Zubehör
Ausführliche Stückliste
Schnelle Lieferung*

Till konfiguratorn för drivteknik*Du kan också hitta förkonfigurerade linjärdrifter i vår onlinebutik.

Anwendungsbeispiele mit Spindelachsen

Drivteknik applikationsexempel robotteknik

Spezial Messaufbau mit Spindelachsen

Zur Forschung und Entwicklung im Bereich Nachhaltigkeit werden innovative, kostengünstige und reinraumtaugliche Lösungen benötigt. Unsere schmierfreien Linearantriebe sorgen in Kombination mit Motor und Steuerung für eine günstige, schlüsselfertige Lösung.

Till applikationen

3D-skrivare för betong l Smörjfri lösning i en dammig miljö

Användningen av cement i 3D-skrivare för betong skapar en hög dammbelastning som produkterna måste kunna stå emot. Dessutom krävs längsta möjliga livslängd och snabbt underhåll. Våra lagerlösningar och smörjfria linjärdrifter säkerställer en lång livslängd trots smutsbelastningen.

Till applikationen

Elektrisk drivteknik i ett automatiserat positioneringssystem

Till skillnad från de välkända kullagren med recirkulerande kulor arbetar drylin® linjära glidlager med glidelement. Den här applikationsöversikten visar ett brett spektrum av applikationer för underhållsfria linjära drivenheter från drylin®-programmet.

Till applikationen

Fler applikationsexempel

Här hittar du många fler applikationsexempel från våra kunder från alla branscher. Upptäck i vilka applikationer de linjärenheterna från igus® redan har använts överallt.

Till applikationsexemplen
