Översikt över linjäraxlar

Rätt drift för ditt system

drylin drivteknik består av ett brett produktsortiment, som sträcker sig från lätta linjäraxlar av plast till massiva lösningar av rostfritt stål; och som fungerar utan användning av externa smörjmedel. Linjäraxlarnas rörelse realiseras antingen via spindlar, kuggremmar eller kuggstänger. igus erbjuder kunden passande lösningar för mycket individuella applikationer. För alla system kan slaglängden väljas fritt och linjärenheternas drift realiseras via tillbehör i form av rattar eller diverse motorer. Positioneringsbord som drivs via spindlar är rätt lösning för applikationer med höga axiella skjuvkrafter, som kräver högsta precision.

Modellövergripande kan linjärmodulerna förses med trapetsgängade spindlar eller spindlar med stor gängstigningLinjäraxlar med kuggremsdrift är konstruerade för långa åkvägar och mycket höga hastigheter i applikationer med hög repeternoggrannhet och korta genomloppstider.

 Linjärenheternaär konstruerade för höga hastigheter och långa åkvägar och har direkt kraftöverföring via kuggstänger. Dessutom har de fördelen att flera vagnar kan röra sig oberoende av varandra utan spel i ett och samma system.

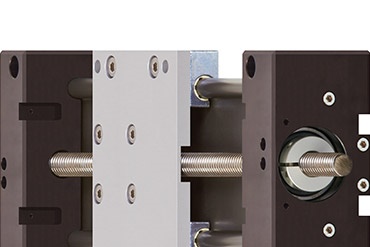

Linjäraxlar med spindeldrift

Linjärdrifter med spindel

  • Kostnadseffektiv & exakt formatjustering
Linjäraxlar med spindeldrift
Linjäraxlar med kuggremsdrift

Linjärdrifter med kuggrem

  • Mycket effektiva tack vare låg masströghet
Linjäraxlar med kuggremsdrift

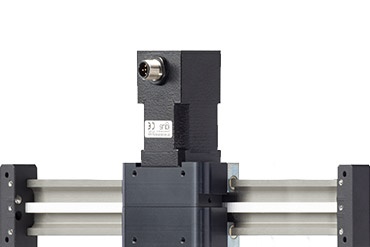

Utskjutande axlar

Lätta utskjutande axlar

  • Högsta precision vid långa åkvägar
Utskjutande axlar

Spindeldrift: för- och nackdelar

När tar jag det?

  • Vid formatjusteringar
  • I extrema miljöer
  • När man vill ha en kostnadseffektiv, installationsfärdig lösning
  • När det krävs korrosionsbeständighet
  • När det ska vara tyst

När tar jag inte det?

  • När tunga laster ska förflyttas högdynamiskt
  • När det krävs en positioneringsnoggrannhet på < 0,1 mm
  • När det krävs lång livslängd i kontinuerlig drift

igus spindelaxelns uppbyggnad

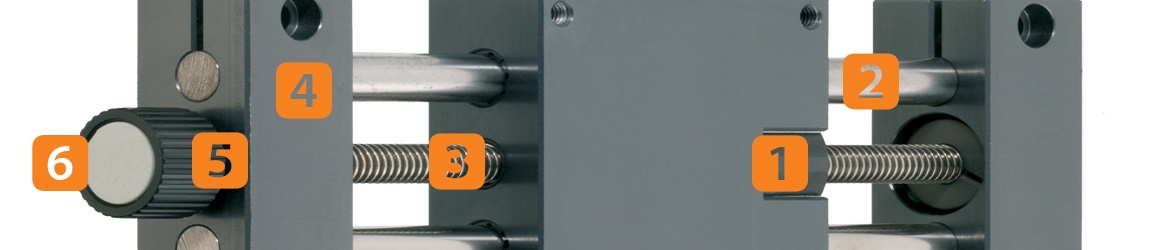

Tvärsektion av igus spindelaxel
1

 Smörjfrihet tack vare plastlager och plastmuttrar

2

 3 axelmaterial

3

 Trapetsgänga med 8 olika stigningar, gänga med 4 olika stora stigningar

4

 Grundkropp av rostfritt stål, aluminium, zink eller plast

5

 Spindelbearbetning enligt ritning eller spindeltapp

6

 Tillbehör finns


Kuggremsdrift: för- och nackdelar

När tar jag det?

  • Positionera små laster snabbt
  • Vid låg konstruktion
  • Tyst gång & kontinuerlig drift
  • Användning under vatten med UW-rem
  • Basutförande som förmånlig lösning

När tar jag inte det?

  • När tunga laster ska förflyttas högdynamiskt
  • När det krävs en positioneringsnoggrannhet på < 0,1 mm

igus kuggremsaxels uppbyggnad

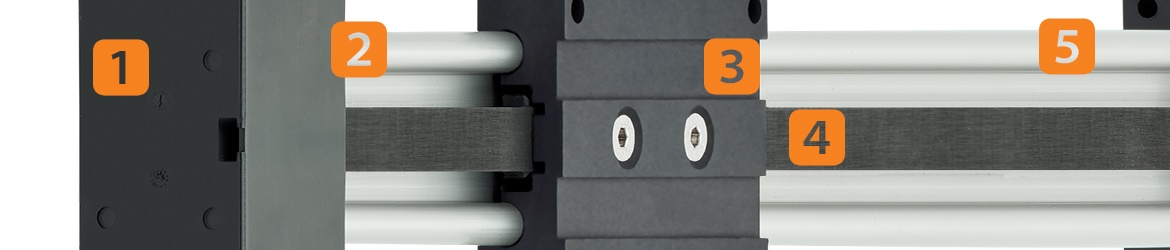

Tvärsnitt av igus kuggremsaxel
1

 Brytning med spårkullager

2

 Smörjfri linjärstyrning tack vare polymerglidlager

3

 Diverse vagnlängder

4

 Kuggrem av polyuretan (PU) eller neopren

5

 Hårdanodiserat aluminium


Linjärdrift med kuggstång: för och nackdelar

När tar jag det?

  • Pick and place applikationer med hög dynamik
  • När applikationen har en kompakt uppbyggnad
  • Som z-axel i fleraxliga portaler

När tar jag inte det?

  • Tunga laster
  • Självlåsning
  • Smutsiga användningsområden

igus kuggstångsaxelns uppbyggnad (z-axel)

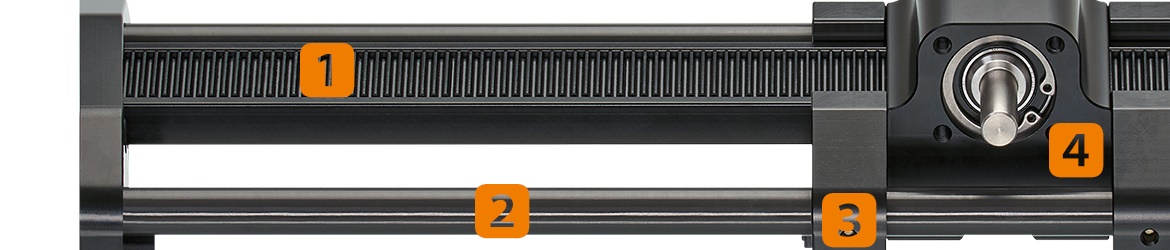

Tvärsnitt av igus kuggstångsaxel
1

 Direkt kraftöverföring via kuggstång

2

 Vridstyv tack vare hålaxlar av aluminium drylin AWMR

3

 Smörj- och underhållsfria med linjärglidfolier drylin R

4

 Låg dynamisk massa (0,9 kg) möjliggör snabb förflyttning


Konfigurator drylin drivteknik

Ett färdigt drivsystem i några få steg

Med hjälp av onlinekonfiguratorn för drivteknik erhåller du efter inmatning av dina krav ett passande drivtekniksystem. Dessutom har du möjlighet att göra en förfrågan om eller beställa både motorer och ytterligare tillbehör, såsom motorstyrning.

  • Snabb och enkel konfiguration
  • Tillbehör
  • Detaljerad stycklista
  • Snabb leverans
Konfigurera drivsystemet nu

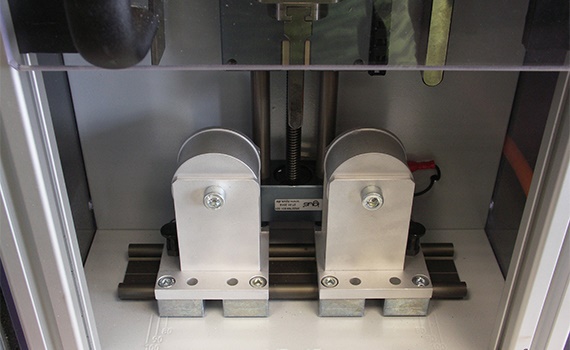

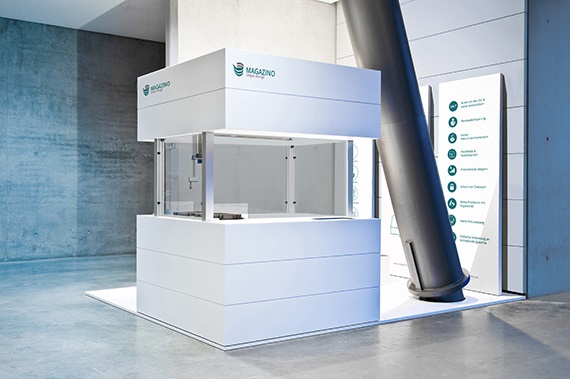

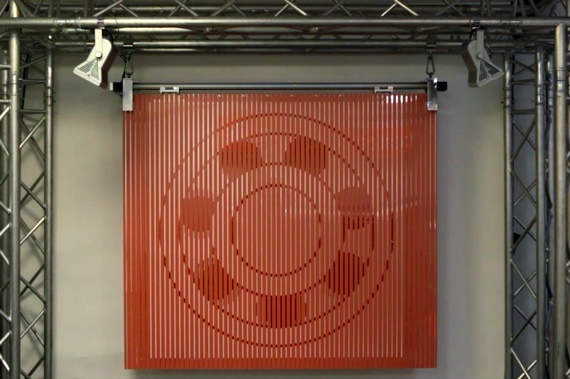

Användningsexempel från våra kunder
