Koordinatbord drylin® SHT/SHT-PL

Speciella egenskaper koordinatbord

hög precision, extrem styvhet och exakt uppriktning tack vare CNC-tillverkning

finns som standard- och preload-version

100% smörjmedelsfri och komplett korrosionsfri

Justering via trapetsgänga TR 10x2

Den övre enheten kan monteras med höger eller vänster inriktning

Tillbehör finns (handratt, lägesvisare…)

Koordinatbord

Passar till dessa koordinatbordsartiklar:


SHT/SHT-PL koordinatbord


Beställning av ett komplett system koordinatbord

Konfiguration koordinatbord i några få steg:

1. Välj byggstorlek
2. Ange slaglängden i mm
3. Välj tillbehörsdelar

Obs:

Utförlig information hittar du nere i ritningarna och tabellerna samt på nedan nämnda sidor.

drylin® SHT/SHT-PL - koordinatbord - komplett system

Steg 1

Välj storlek på koordinatbordet.

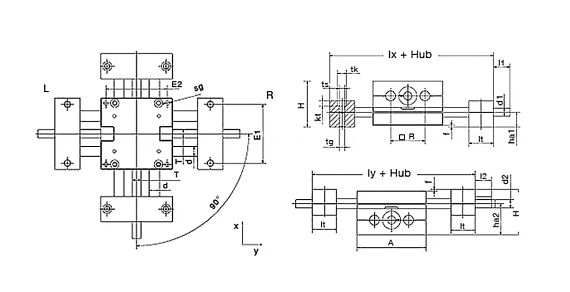

technical drawing
Storlek:

Mer information och tillbehör koordinatbord


Koordinatbord längd och vikt [mm]

Beställningsnr. A
-0,3
[mm]
H

[mm]
E1
±0,15
[mm]
E2
±0,15
[mm]
Grund-
längd lx
[mm]
Grund-
längd ly
[mm]
R

[mm]
f

[mm]
lt
±0,1
[mm]
tk

[mm]
ts

[mm]
tg

kt

[mm]
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-XY-12 85 56 70 73 145 145 42 2 30 11 6,6 M8 6,4
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-XY-08 65 42 52 56 96 96 32 1,5 15,5 10 5,5 M6 7
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-XY-12-PL 85 56 70 73 145 145 42 2 30 11 6,6 M8 6,4
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-XY-20-EWM-PL 130 86 108 115 202 202 72 2 36 15 9 M10 8,6
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

Koordinatbord mått [mm]

Beställningsnr. sg


d

[mm]
T

l1

[mm]
d1
standard
d1
alternativ
l2

[mm]
d2
standard
d2
alternativ
ha1

[mm]
ha2

[mm]
W
ha2-ha1
[mm]
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-XY-12 M6 12 TR10x2 17 TR10x2 6h9 17 6h9 18 38 20
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-XY-08 M5 8 TR6x2/TR6,35x2,54 15,5 TR6x2/TR6,35x2,54 5 15 5 13 29 16
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-XY-12-PL M6 12 TR10x2 17 TR10x2 6h9 17 6h9 18 38 20
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-XY-20-EWM-PL M8 20 TR18x4 26 TR18x4 - 26 12h9 23 63 40
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog
Handratten för y-axeln kan beställas monterad på vänster eller höger sida.
Vänster: {SBA}-XY-12-AWM-L-200-300 för 200 mm slaglängden i x-riktning och 300 mm i y-riktning
Höger: SHT-XY-12-AWM-R-200-300 för 200 mm slaglängden i x-riktning och 300 mm i y-riktning
