drylin® SHT-PL "Preload" - manuell spelinställning

Speciella egenskaper

Absolut smörjningsfri

förspänd trapetsgängad mutter, förspänningskraft: 50 N

Radiellt spel kan ställas in manuellt och steglöst

Låg vikt genom aluminium och plast

Utlöpande spindeländar möjliggör drift med handvred eller motor

Temperaturbeständighet upp till +80°C

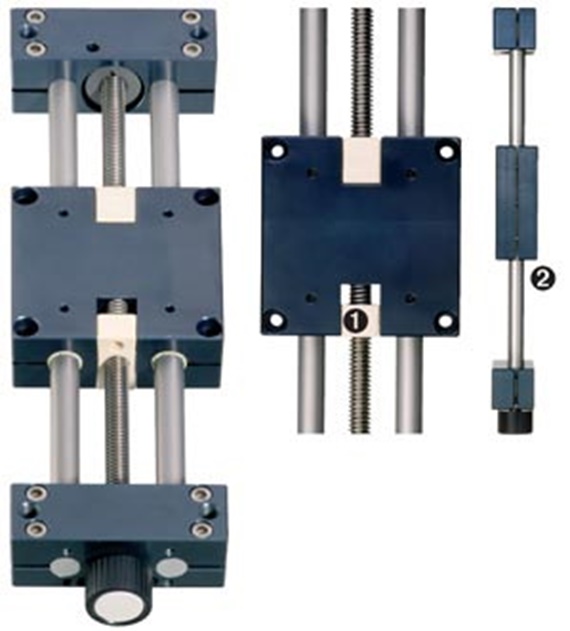

1 - Trapetsgängad mutter med fjäderförspänning
2 - radiellt spel kan ställas in på båda sidor

Passar till dessa artiklar:

drylin® E – produktöversikt

SHT-PL - "Preload"

L max.:



Beställning av ett komplett system

Konfiguration i färre steg:

1. Välj byggstorlek
2. Ange slaglängden i mm
3. Välj tillbehörsdelar

Obs:

Utförlig information hittar du nere i ritningarna och tabellerna samt på nedan nämnda sidor.

drylin® SHT-PL - komplett system

Steg 1

Välj storleken på spindellinjärborden.

technical drawing
Storlek:
Fortsätt
drylin® SHT - konstruktion och beräkning, horisontell
drylin® SHT - positionsindikator
drylin® SHT - Spindelfästning
drylin® SHT - handratt

Längder och vikter [mm]

Beställningsnr. Max.
slaglängd 		Vikt
[kg] 		Extra vikt
per 100 mm
[kg] 		max. statisk
bärkraft 		Styckpris vid standardslaglängd 100mm
axiell
[N] 		radiellt
[N]
Redo att skickas inom 5 arbetsdagar från lager i Köln SHT-12-AWM-PL 750 1,1 0,1 700 2800 4 028,85 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln SHT-20-AWM-PL 1000 3,2 0,3 1600 6400 5 824,52 SEK Lägg i varukorg
Redo att skickas inom 5 arbetsdagar från lager i Köln SHT-30-AWM-PL 1250 8,6 0,6 2500 10000 9 954,35 SEK Lägg i varukorg
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-12-EWM-PL 750 1,3 0,2 700 2800 4 770,92 SEK Lägg i varukorg
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-20-EWM-PL 1000 3,9 0,6 1600 6400 6 926,42 SEK Lägg i varukorg
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-30-EWM-PL 1250 10,9 1,4 2500 10000 13 202,15 SEK Lägg i varukorg
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-12-SWM-PL 750 1,3 0,2 700 2800 på förfrågan Lägg i varukorg
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-20-SWM-PL 1000 3,9 0,6 1600 6400 på förfrågan Lägg i varukorg
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-30-SWM-PL 1250 10,9 1,4 2500 10000 på förfrågan Lägg i varukorg
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

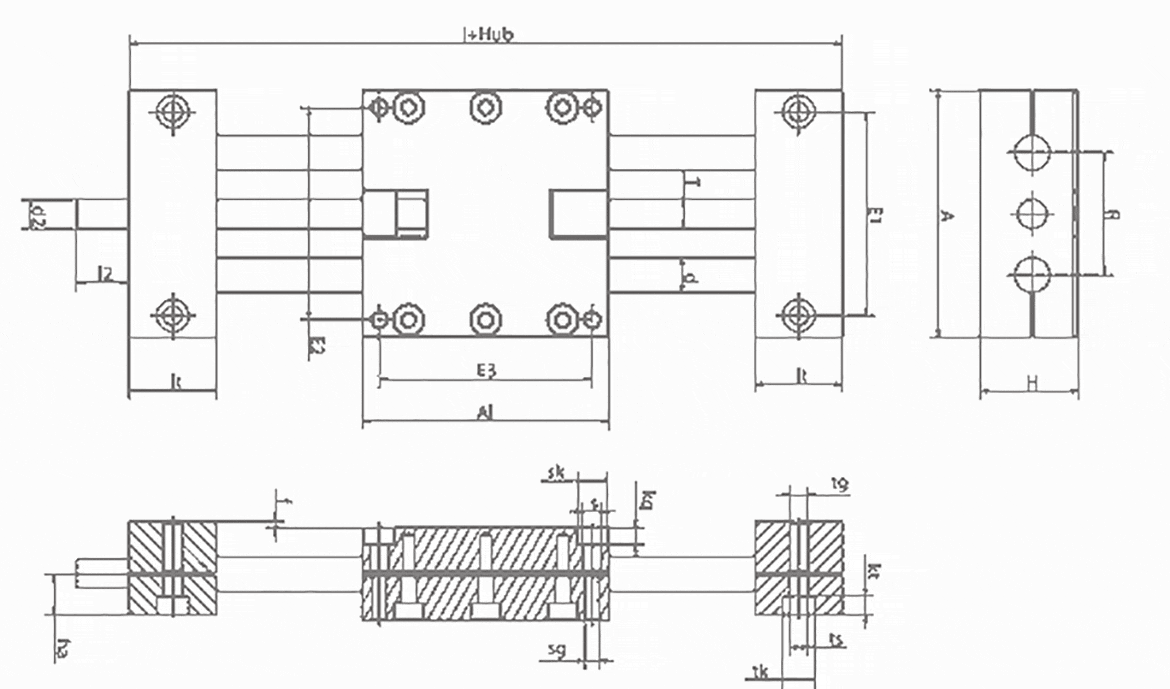

Dimensioner [mm]

Beställningsnr. A
-0,3 		Al
-0,3 		H E1
±0,15 		E2
±0,15 		E3
±0,15 		l R f lt
±0,1 		tk ts
Redo att skickas inom 5 arbetsdagar från lager i Köln SHT-12-AWM-PL 85 85 34 70 73 74 145 42 2 30 11 6,6
Redo att skickas inom 5 arbetsdagar från lager i Köln SHT-20-AWM-PL 130 130 48 108 115 115 202 72 2 36 15 9
Redo att skickas inom 5 arbetsdagar från lager i Köln SHT-30-AWM-PL 180 180 68 150 158 158 280 96 4 50 20 13,5
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-12-EWM-PL 85 85 34 70 73 73 145 42 2 30 11 6,6
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-20-EWM-PL 130 130 48 108 115 115 202 72 2 36 15 9
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-30-EWM-PL 180 180 68 150 158 158 280 96 4 50 20 13,5
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-12-SWM-PL 85 85 34 70 73 73 145 42 2 30 11 6,6
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-20-SWM-PL 130 130 48 108 115 115 202 72 2 36 15 9
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-30-SWM-PL 180 180 68 150 158 158 280 96 4 50 20 13,5
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog
Beställningsnr. tg kt
±0,1 		s sk sg kq d T l2 d2*
standard 		ha
Redo att skickas inom 5 arbetsdagar från lager i Köln SHT-12-AWM-PL M8 6,4 6,3 10 M6 6 12 TR10x2 17 TR10x2 18
Redo att skickas inom 5 arbetsdagar från lager i Köln SHT-20-AWM-PL M10 8,6 6,4 11 M8 7 20 TR18x4 26 12 h9 23
Redo att skickas inom 5 arbetsdagar från lager i Köln SHT-30-AWM-PL M16 12,6 11 18 M12 10,6 30 TR24x5 38 14 h9 36
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-12-EWM-PL M8 6,4 6,3 10 M6 6 12 TR10x2 17 TR10x2 18
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-20-EWM-PL M10 8,6 6,4 11 M8 7 20 TR18x4 26 12 h9 23
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-30-EWM-PL M16 12,6 11 18 M12 10,6 30 TR24x5 38 14 h9 36
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-12-SWM-PL M8 6,4 6,3 10 M6 6 12 TR10x2 17 TR10x2 18
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-20-SWM-PL M10 8,6 6,4 11 M8 7 20 TR18x4 26 12 h9 23
Redo att skickas inom 10 arbetsdagar från lager i Köln SHT-30-SWM-PL M16 12,6 11 18 M12 10,6 30 TR24x5 38 14 h9 36
Mer om den valda delen:
3D-CAD 3D-CAD
Provbeställning Provbeställning
PDF PDF
prisförfrågan prisförfrågan
myCatalog myCatalog

* TR10x2 utan bearbetad spindelände

Passar till dessa artiklar:

Redo att skickas inom 5 arbetsdagar från lager i Köln drylin® E – produktöversikt

Den konsekventa vidareutvecklingen av byggsats- och systemtanken hos den smörjfria drylin® linjärtekniken
drylin® E – produktöversikt
Redo att skickas inom 5 arbetsdagar från lager i Köln
Redo att skickas inom 10 arbetsdagar från lager i Köln

Rådgivning

Jag besvarar gärna dina frågor även personligen

Colly Components AB

+46 8 7030100
Skriv e-postmeddelande

Frakt och konsultation

Personligen:

Måndag till fredag från 07.00 till 20.00.
Lördagar från 08.00 till 12.00.

Online:
