drylin® linjärlager möjliggör underhållsfri och smörjfri drift av maskiner och anläggningsdelar, vars funktion bestäms av raka, relativa rörelser mellan komponenter. De speciella dry-tech® specialplasterna i lagerbussningarna gör att maskinelementen rör sig tyst och med låg friktion längs en axel eller profilstyrning. Jämfört med linjära lösningar med rullkroppar har man 40 % lägre anskaffningskostnader och inga extra driftkostnader.
I linjära kullager stöds axeln av en eller flera kulrader. För sin funktion behöver de en kulbana, som återför kulorna mot axelns rörelseriktning. Kulornas höga belastning genom den punktuella lastfördelningen samt systemet med kulbanor är faktorer som utgör sårbara punkter och som orsakar buller. System med kulbanor kan bytas ut mot igus® linjärlager från drylin® serierna inom nästan alla områden. Tack vare den enkla uppbyggnaden är drylin® linjära glidlager ytterst driftsäkra. Den smörjfria driften håller maskindelarna fria från smuts, damm och fukt. Ytterligare en fördel är drylin® linjärlagrens mycket tysta gång.
Upp till 40 % förmånligare än styrningar med kulbanor
100 % underhålls- och smörjfria
Korrosionsbeständiga och hygieniska
Nötningsbeständiga
Beständiga mot smuts, damm och fukt
Mycket tyst drift
Inget minsta beställningsvärde, från orderstorlek 1 st
Leverans inom 24 - 48 timmar
Livslängden kan beräknas online

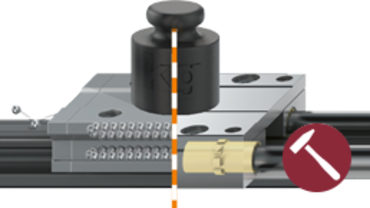

drylin® linjärteknik är särskilt nötningsbeständig och motståndskraftig tack vare användning av glidelement av högpresterande polymerer - även vid hög mekanisk belastning.

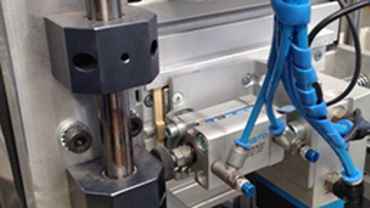

Precision är det ena, en robust linjärstyrning det andra. Med robusta linjärstyrningar från drylin® har NOVASPORT s.r.o. en kantslipmaskin för extrema förhållanden utan att behöva göra avkall på precisionen.
drylin® linjärlagersystem är robusta under en mängd olika användningsförhållanden: de tål smuts, fukt och vätska, höga och låga temperaturer, starka vibrationer och hårda slag.

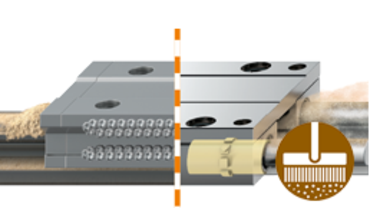

Till skillnad från styrningar med kulbanor utnyttjar drylin® linjärtekniken glidelement av högpresterande polymerer som inte ger smuts och damm någon möjlighet att fastna.

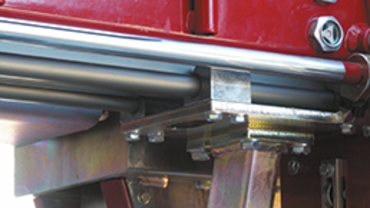

Det mobila sågverket från Serra Maschinenbau GmbH måste fungera i alla väder samt vara enkelt att använda, sköta och underhålla. drylin® linjärteknik är smutsresistent.
drylin® kan användas till och med i sand, spån och damm, eftersom föroreningar transporteras bort från löpbanan genom kontaktytan mellan plastglidelementet och styrningen, ungefär som vid en snösläde.
Materialen som används i drylin® linjärstyrningar har en hög mediebeständighet och har testats för användning under vatten.

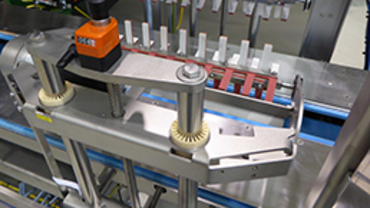

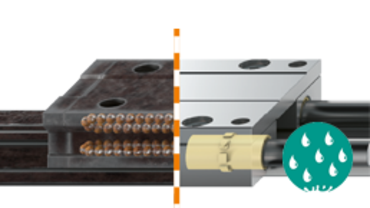

Särskilt i dryckes- och livsmedelsindustrin gäller mycket höga hygienkrav. Maskiner och komponenter måste vara korrosionsfria, som i den här etiketteringsmaskinen.
Kombinationen av höglegerat rostfritt stål (t.ex. 1.4571) med en högpresterande polymer (t.ex. iglidur® X) kan betecknas som beständig t.o.m. vid kontakt med havsvatten.

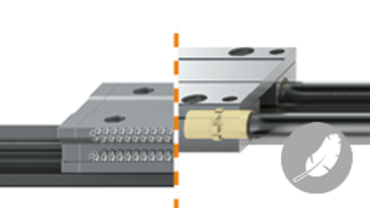

Vanliga styrningar med kulbanor består huvudsakligen av metall, medan drylin® linjärteknik däremot tillverkas av lätta högpresterande polymerer.

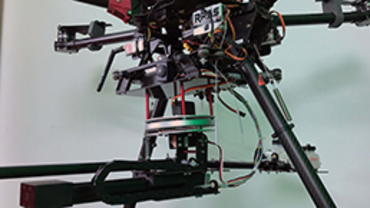

För en drönare användes en drylin® styrning av kolfiber – den har den nödvändiga hållfastheten, är motståndskraftig och extremt lätt.
drylin® linjärlagersystem är konstruerade med låg höjd och låg vikt. Användning av glidelement av plast garanterar en låg massa för en lätt hantering.

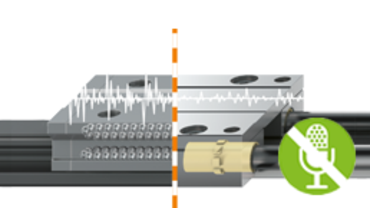

drylin® produkter är tack vare sina glidelement av högpresterande polymerer i genomsnitt 20 dB och därmed ca 4 gånger tystare är motsvarande linjärlager av metall.

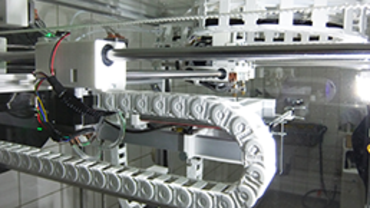

Hög acceleration under utskriften och snabba linjära rörelser skapar kraftiga vibrationer. Kravet att installera tyst och ljuddämpande linjärteknik i Kühling&Kühlings 3D-skrivarsystem uppfylldes till fullo med drylin®.
drylin® linjärlagersystem glider på plaster istället för att rulla på stålkulor. Därmed uppstår avsevärt mindre ljud och vibrationer.

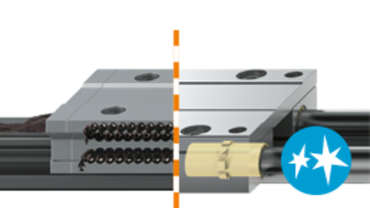

Tack vare smörjfria glidelement och linjärlagerfolie av högpresterande polymerer är drylin® linjärteknik särskilt ren och hygienisk.

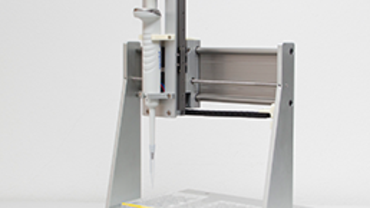

Förutom högsta precision måste University of Ljubljanas pipetteringsutrustning även ha en ren linjärstyrning som uppfyller de extremt höga hygienkraven som gäller inom farmakologi-, biologi-, kemi- och läkemedelsbranschen.
Alla drylin® linjärlagersystem löper utan extern smörjning, som olja eller fett, och är därmed extremt rena. I renrum kan fettstänk och oljedimma uteslutas helt.
Egenskaper | Beskaffenhet igus® glidlager | Beskaffenhet rullningslager | Tekniska data igus® glidlager | Tekniska data rullningslager | Särskilt relevant för följande branscher: |
|---|---|---|---|---|---|
| Precision | + | +++ | 0,02 - 0,15 mm | 0,001 - 0,01 mm | verktygsmaskiner, CNC-bearbetning, elektroniktillverkning |
| Komplett smörjfrihet | +++ | + | medicin, förpackning, livsmedel, renrum, konsumentprodukter | ||
| Underhållsfrihet | +++ | + | Branschövergripande | ||
| Viktfördel | +++ | + | Aluminium ca 2,7 g/cm³ Polymer ca 1,5 g/cm³ | Stål ca 7,8 g/cm³ | materialhantering, automation, laboratorier, fritid |
| Hög dynamik vid låg last | +++ | + | förpackning, materialhantering, automation | ||
| Hög dynamik vid hög last | + | +++ | förpackning, materialhantering, automation | ||
| Slaglängdsvariation | +++ | ++ | kamerateknik, textil | ||
| Friktionskoefficient | + | +++ | 0,15 - 0,3 µ | 0,001 - 0,05 µ | manuell justering, svängning |
| Smutskänslighet | +++ | + | förpackning, sten, textil, papper, lackeringsanläggningar | ||
| Ljuddämpning ¹ | +++ | ++ | 45 - 60 dB | 45 - 60 dB | medicin, laboratorier, möbler |
| Kostnadsfördel | +++ | ++ | Branschövergripande | ||
| Korrosionsskydd | ++ | + | tappningsteknik, kemi, livsmedel | ||
| magnetism | + | +++ | plast, aluminium | stål | medicin, provningsutrustning |
| Kemikaliebeständighet | +++ | + | 1.4751 + iglidur® X | 1.4112 | medicin, livsmedel, galvanisering, tappningsteknik |
| Modulernas kompatibilitet | +++ | + | mekanisk industri, automatiserad montering | ||
| Lugn vibrationsfri drift | +++ | ++ | kamerateknik, inspektion, medicin, 3D-skrivare | ||
| Lämplighet för korta slag | +++ | + | textil, materialhantering | ||
| Enkel, snabb montering | +++ | + | mekanisk industri, automatiserad montering | ||
| Styvhet | + | +++ | verktygsmaskiner, CNC-bearbetning, elektroniktillverkning | ||
| Långa åkvägar över 10 m | ++ | + | kamera, materialhanteringsteknik, logistik | ||
| Temperaturbeständighet | +++ | + | t.o.m. +250 °C | Kemi | |
| Lätt gång | + | +++ | Manuell justering | ||
| Maximal acceleration ² | +++ | ++ | 50 m/s² | 15 m/s² | automation, materialhantering |
| Maximal hastighet ² | +++ | + | 30 m/s | 5 - 10 m/s | automation, materialhantering |
Kontrollera din applikation, beräkna den förväntade livslängden och få på så sätt fram potentialen av ett byte.
Är du fortfarande osäker på om ett drylin® linjärlager är rätt lösning för din applikation? Beställ vår kostnadsfria varuprovsbox nu.
Vill du ha ett anbud på ett alternativ till din nuvarande lösning? Eller bestämma en tid på plats hos dig för att gå igenom din applikation? Testa oss, vi ser fram emot din förfrågan.
Över 500 tester om året i vårt 250 m² stora testlaboratorium bevisar att smörjfria drylin® linjärlösningar kan ersätta metallsystem med kulbanor i många applikationer.
