iglidur® PRT - rundbordsglidlager av plast, data

Utförande 01 PRT-...

Egenskaper Enhet -01-20 -01-30 -01-50 -01-60
Vikt kg 0,2 0,4 1,0 1,1
axiell lastkapacitet, stat. N 15.000 27.000 40.000 50.000
axiell lastkapacitet, dyn. N 4.000 7.000 10.000 15.000
radiell lastkapacitet, stat. N 2.300 5.000 8.000 10.000
radiell lastkapacitet, dyn. N 600 1.500 2.500 3.000
gränsvarvtal, torrt 1/min 300 250 200 200
max. tillåtet tippmoment Nm 100 200 600 800
Egenskaper Enhet -01-100 -01-150 -01-200 -01-300
Vikt kg 1,3 2,2 3,2 7,6
axiell lastkapacitet, stat. N 55.000 80.000 100.000 150.000
axiell lastkapacitet, dyn. N 16.000 25.000 30.000 90.000
radiell lastkapacitet, stat. N 16.000 25.000 35.000 45.000
radiell lastkapacitet, dyn. N 5.000 8.000 10.000 27.000
gränsvarvtal, torrt 1/min 150 100 80 50
max. tillåtet tippmoment Nm 1.500 2.000 3.800 5.000


Utförande 02 PRT-...
Egenskaper Enhet -02-20-AL -02-20-LC -02-20-P
Vikt g 105 87 72
axiell lastkapacitet, stat. N 13.000 13.000 13.000
axiell lastkapacitet, dyn. N 4.000 4.000 4.000
radiell lastkapacitet, stat. N 2.000 2.000 2.000
radiell lastkapacitet, dyn. N 500 500 500
gränsvarvtal, torrt 1/min 250 250 250
max. tillåtet tippmoment Nm 60 40 40

Egenskaper Enhet -02-30-AL -02-30-LC -02-30-P
Vikt g 200 165 140
axiell lastkapacitet, stat. N 25.000 25.000 25.000
axiell lastkapacitet, dyn. N 7.000 7.000 7.000
radiell lastkapacitet, stat. N 2.500 2.500 2.500
radiell lastkapacitet, dyn. N 700 700 700
gränsvarvtal, torrt 1/min 200 180 180
max. tillåtet tippmoment Nm 100 50 50

Egenskaper Enhet -02-50-AL -02-50-LC -02-50-P -02-60-AL
Vikt g 440 380 320 700
axiell lastkapacitet, stat. N 35.000 35.000 35.000

45.000

axiell lastkapacitet, dyn. N 9.000 9.000 9.000 12.000
radiell lastkapacitet, stat. N 5.000 5.000 5.000 10.000
radiell lastkapacitet, dyn. N 1.200 1.200 1.200 2.800
gränsvarvtal, torrt 1/min 120 120 120 50
max. tillåtet tippmoment Nm 120 100 100 5000

Utförande 03 PRT-...

Egenskaper Enhet -80
Vikt kg 0,45
axiell lastkapacitet, statisk (tryckriktning) N 45.000
axiell lastkapacitet, statisk (dragriktning) N 5.000
axiell lastkapacitet, dynamisk (tryckriktning) N 12.000
axiell lastkapacitet, dynamisk (dragriktning) N 2.000
radiell lastkapacitet, statisk N 4.000
radiell lastkapacitet, dynamisk N 1.000
gränsvarvtal, torrt 1/min 120
max. tillåtet tippmoment Nm 120

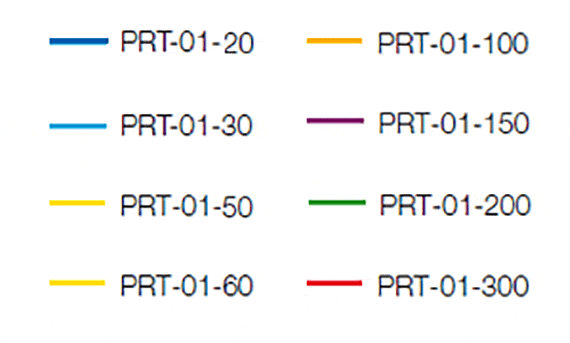

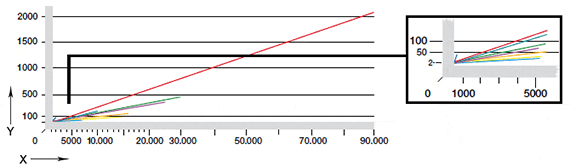

Bild 01: Erforderligt vridmoment vid centrisk belastning

X = belastning [N]
Y = vridmoment [Nm]

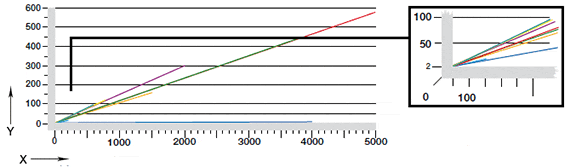

Bild 02: Erforderligt virdmoment vid momentbelastning

X = tippmomentet [Nm]
Y = vridmoment [Nm]

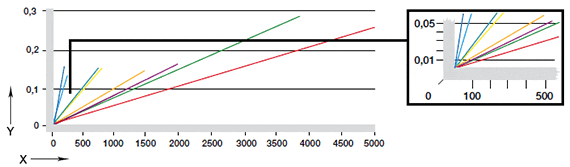

Bild 03: Snedställning beroende av tippmomentet
X = tippmoment [Nm]
Y = snedställning [°]
Alla uppgifter bygger på hopbyggnad av PRT:erna med insexskruvar i hållfasthetsklass 8.8 i huvudringens yttre delningsdiameter. Rundbordslagren fästs med skruvar i hållfasthetsklass 8.8, inskruvningsdjup 2xd i hålen i ytterringen.

PRT-01-20: M4, min. 6 skruvar PRT-01-30: M4, min. 8 skruvar PRT-01-60: M5, min. 10 skruvar PRT-01-100: M5, min. 12 skruvar PRT-01-200: M6, min. 12 skruvar

Uppgifterna gäller vid vertikal och horizontal montering (inklusive under upp montering).

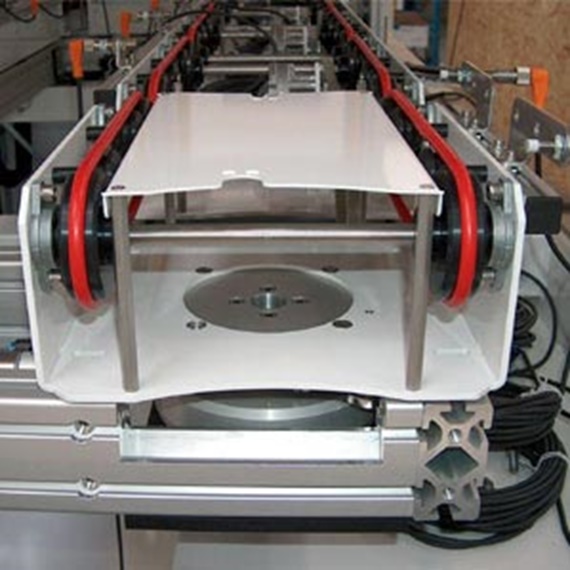

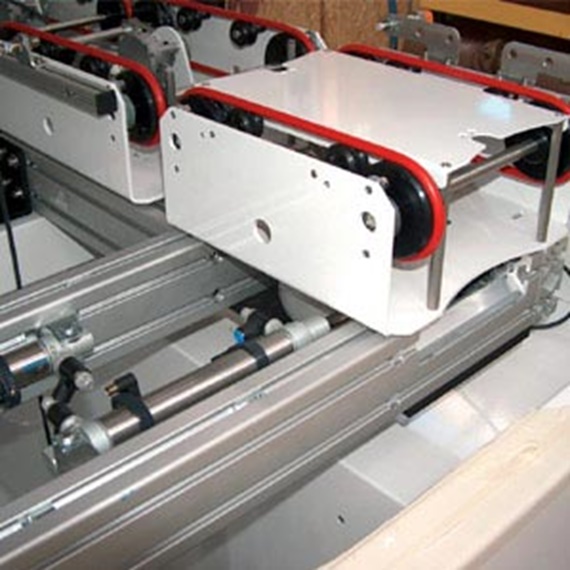

Handling- och transportsystem för halvledartransport/-box.
Det kompletta systemet är lämpat för renrum, smörjmedels- och underhållsfritt.
