igubal® ledlager - tekniska data


igubal® sfäriska lager av iglidur® W300

Vid standard ledlager är det sfäriska lagret tillverkat av iglidur® W300, ett material som utmärker sig genom lägsta friktionsvärden i torrgång och ytterst liten stick-slip benägenhet. Det sistnämnda är särskilt viktig vid låga belastningar och mycket långsamma rörelser.

Fördelar:

seglivad, motståndskraftig termoplastisk legering

mycket låga drivkrafter i torrgång

långa livslängder

svängningsdämpande

motståndskraftig vid högfrekventa vinkelrörelser

mycket bra nötningstålighet

underhållsfri torrgång

mycket bra kemikaliebeständighet

lämpad för roterande, oscillerande och linjära rörelser

även lämpad för mjuka axlar


igubal® glidlagerhus av igumid G och iguton G

Standardhusen för måttserie E och K tillverkas av igumid G, en särskilt slagtålig, långfiberarmerad polymer. För applikationer över +80 °C till +200 °C tillverkas husen i måttserie E av iguton G.

Fördelar:

Låg vikt

optimal friktionspartner för sfärisk lager ur iglidur® W300

hög mekanisk fasthet

slag- och stötfast

Korrosionsfri

kemikaliebeständigt

formstabilt

temperaturbeständig t. o. m. +200 °C

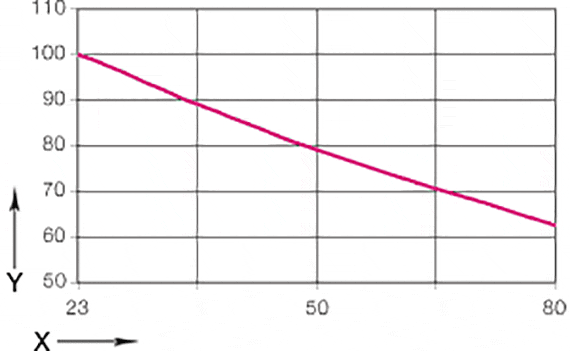

X = temperatur [ºC]
Y = procentuell draghållfasthet [%]

Bild 02: Temperaturens inverkan på den maximala draghållfastheten hos igubal® länkhuvud

igubal® användningstemperatur
  standard HT-Version
nedre -30 °C -40 °C
övre, långfristigt +80 °C +200 °C
övre, kortfristigt +120 °C +240 °C
Tabell 02: Temperaturgränser för igubal® lagerelement
gängbeteckning stigning [mm]
M 2 0,40
M 3 0,50
M 4 0,70
M 5 0,80
M 6 1,00
M 8 1,25
M 10 1,50
M 10 F 1,25
M 12 1,75
M 12 F 1,25
M 14 2,00
M 16 2,00
M 16 F 1,50
M 18 1,50
M 20 1,50
M 20 2,50
M 22 1,50
M 24 2,00
M 27 2,00
M 30 2,00
Tabell 03: Gängstigning hos igubal® länkhuvud
medium Beständighet
  standard HT-Version
Alkoholer + till 0 +
Kolväten + +
fett, olja, inte additivt + +
Drivmedel + +
utspädda syror 0 till - + till 0
Starka syror - + till -
utspädda alkalier + +
starka alkalier 0 +
+ beständigt   0 villkorligt beständigt   - obeständigt
Alla uppgifter vid rumstemperatur [20°C]

Tabell 04: Kemikaliebeständighet hos igubal® lagerelement
Nominellt mått [mm]
tolerans
  Håltolken faller Håltorken hänger
0 till 3 x,01 x,05
> 3 till 6 x,02 x,07
> 6 till 10 x,02 x,08
> 10 till 18 x,03 x,10
> 18 till 30 x,04 x,12
> 30 till 50 x,05 x,15
Tabell 05: Toleranser för sfäriska lagernas innerdiameter

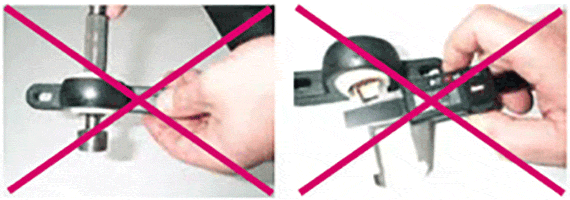

vänster: otillräckligt testverktyg; för kort håltolk
höger: felaktigt testverktyg; skjutmått

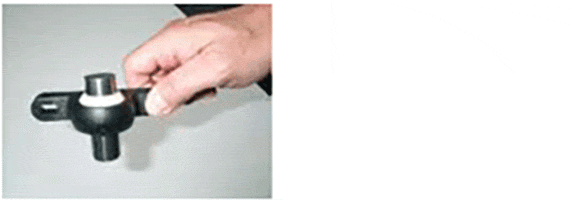

Toleranstest med håltolk

användningsområde

igubal® lagerelement kan utan problem användas också i krävande omgivning I fuktig eller blöt omgivning är lagren korrosionsbeständiga, mot svaga syror och alkalier är de beständiga. Användningstemperaturerna sträcker sig från -40 till +200°C. Även smutsresistensen skall framhållas.

Även vid extrem nersmutsning klarar sig igubal® lagerelement utan tätning. Detta gäller såväl fint damm som grov smuts.


detekterbart

Delar av metalldetekterbara igubal® polymerlager kan påvisas som främmande partiklar med alla vanliga metoder inom metalldetektering och garanterar därmed rena livsmedel.

Belastningar

De underhållsfria igubal® lagerelementen tål vid normala omgivningstemperaturer mycket höga belastningar. igubal® lagerelement tar upp stora krafter men väger bara en femtedel jämfört med konventionella metalliska lagerhus. De utmärkta dämpningsegenskaperna beror på det tvådelade lagrets plastmaterial som absorberar svängningar på ett annorlunda sätt än stål.

Vid användningen måste man emellertid ta hänsyn till plastspecifika egenskaper som temperaturberoende och krypegenskaper. I synnerhet vid hög kontinuerlig belastning, vid låga belastningshastigheter och högre temperaturer bör man därför i varje enskilt fall testa länkhuvudenas belastbarhet i ett praktiskt försök.

drivkrafter och hastigheter

En viktig fördel hos underhållsfria igubal® lager är att den lagrade axelns snabba rotationsrörelser sker direkt i iglidur® W300 lagerkalotten. Fördelen med denna plast-/stål glidlagring är att höga hastigheter är möjliga även i torrdrift. Med hänsyn till de radiella belastningarna är maximala roterande glidhastigheter till 0,5 m/s möjliga.

De sfäriska lagrens vinkelrörelse däremot sker på lagerkalottens sfäriska ytterdiametern.

De underhållsfria igubal® lagerelementen tillåter också utan problem linjära axelrörelser.

användningstemperaturer

igubal® lagerelement kan användas vid temperaturer från -30°C till +80°C. HT-versionen kan användas kontinuerligt upp till en temperatur på +200 °C. Tabell 02 visar temperaturens inflytande på igubal® lagerelementens belastbarhet.

kemikaliebeständighet

Såväl lagerkalotten av iglidur® W300 som huset av igumid G är beständigt mot svaga alkalier, syror, drivmedel och alla sorters smörjmedel. Fuktighetsabsorption hos igubal® i normalklimat är ca. 1,3 vikt-%. Mättnadsgränsen i vatten är ca. 6,5 %. Vid miljöinflytande måste detta beaktas. För en högre kemikaliebeständighet kan HT versionen användas.

radioaktiv strålning

Självjusterande igubal® glidlager är strålningsbeständiga up till en strålningsintensitet på 3 x 102 Gy.

UV beständighet

Korrosionsbeständigheten hos igubal® ledlager gör dem särskilt intressanta för användning utomhus. igubal® lagerelement är långfristigt beständiga mot UV strålning. Kalottens ringa färgändring (mörkfärgas) genom UV strålning och andra klimateffekter påverkar inte de mekaniska, elektriska eller termiska egenskaperna.

toleranser

igubal® lagerelement kan användas med olika toleranser, beroende på applikationen. I standardprogrammet har de ett stort lagerspel, vilket ger en säker drift även vid hög periferihastighet. Den inre ringen har håltolerans enligt E10. Axeltoleransen bör ligga mellan h6 och h9. Toleranserna framgår av tabellen. Vänligen kontakta oss om du önskar flera lagertoleranser.
