Erweiterung des Programms um dryspin® Festlager Kunststoffspindellagerböcke
Neuste design study

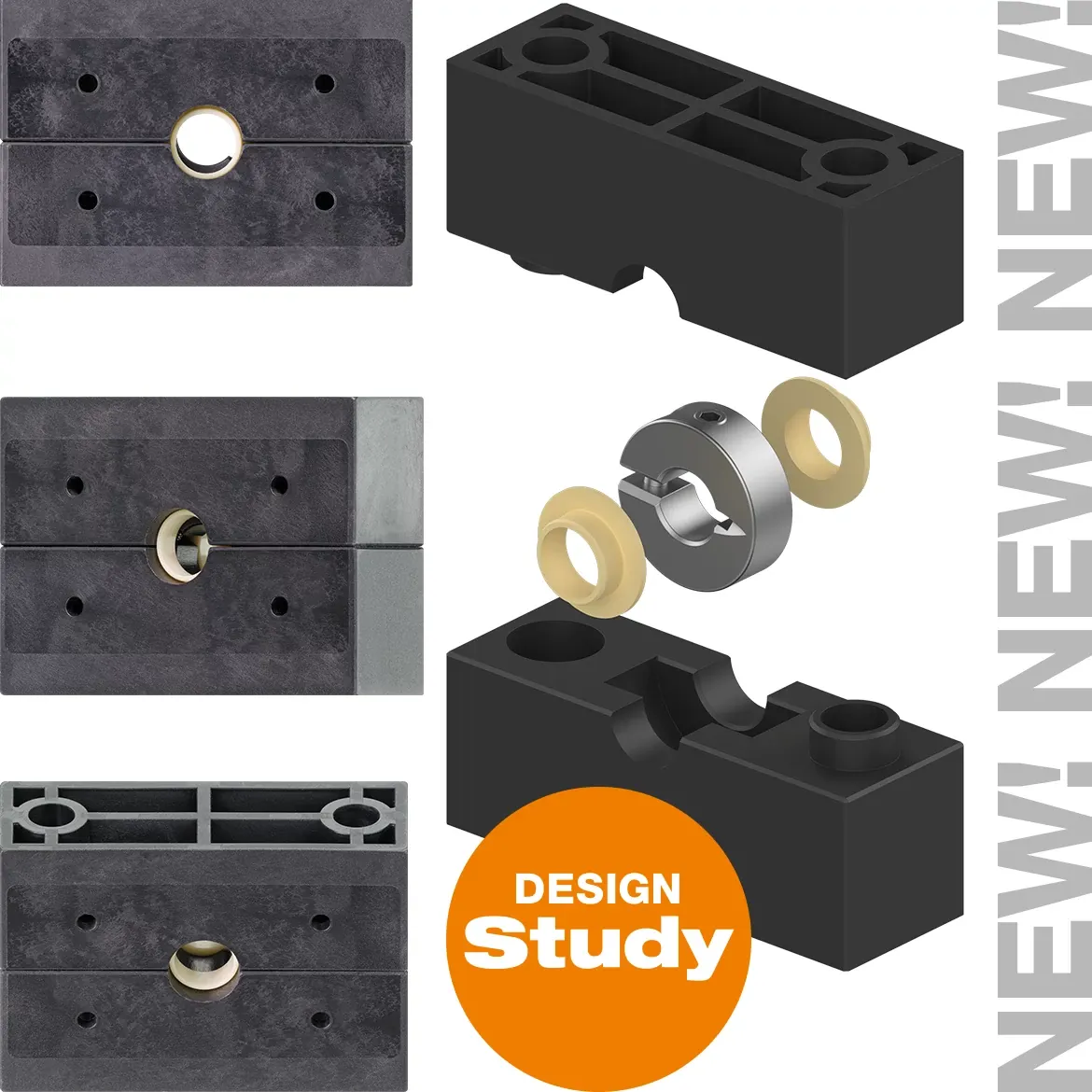

Diese Studie kombiniert versteifte Kunststoffböcke mit einem metallischen Klemmring und iglidur Gleitlagern für die Festlager-Version und lediglich die Kunststoffböcke mit einem iglidur Sondergleiter für die Loslager-Version. Sie sind 1:1 anschlussgleich zu metallischen Lagerböcken. Außerdem sind sie bis zu 60 % günstiger und 80 % leichter im Vergleich zu den handelsüblichen Lagerböcken aus Metall. Vorgestellt werden die neuen Festlager Kunststofflagerböcke in 4 Abmessungen.
► SLSP-S6-FL

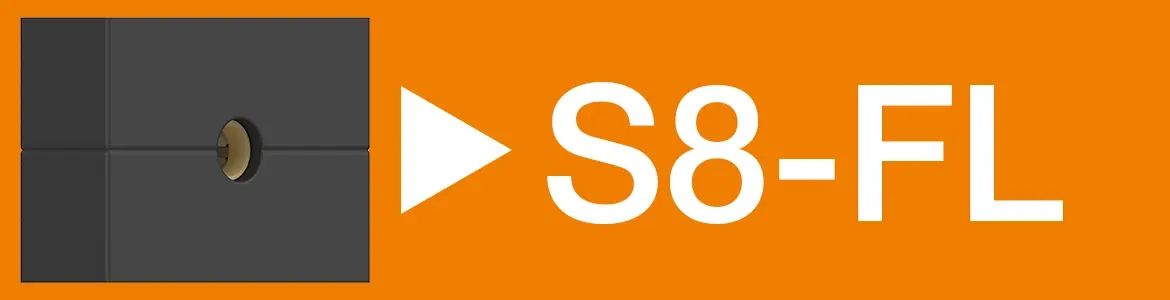

► SLSP-S8-FL

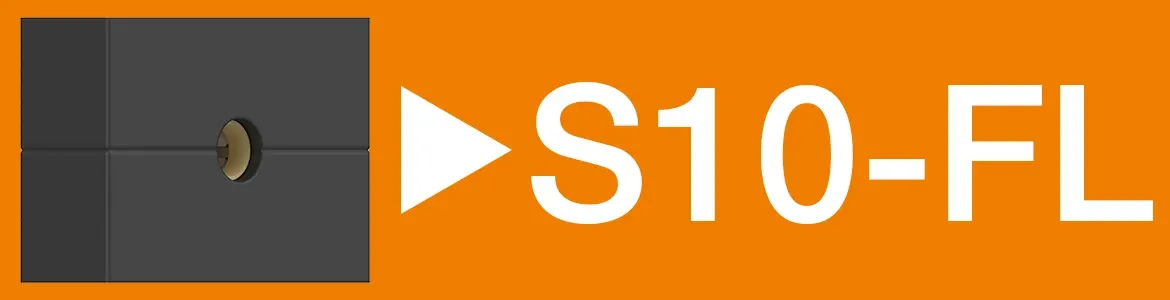

► SLSP-S10-FL

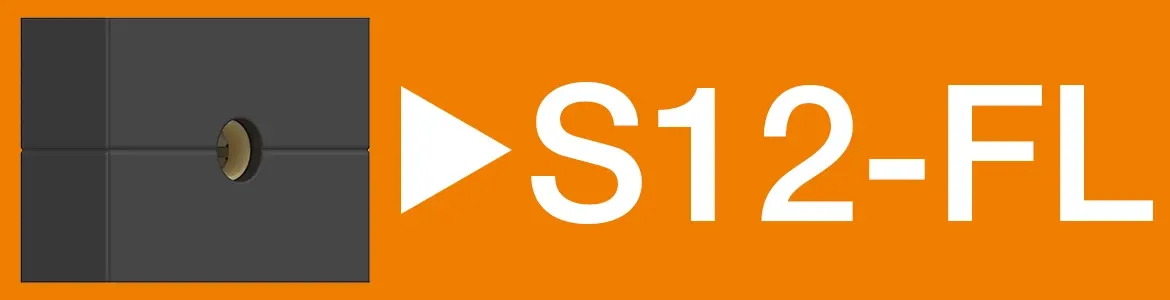

► SLSP-S12-FL
Förbättra tekniken
- Neues Lagerbockdesign in 4 neuen Größen für eine einfache Lagerung des Gewindetriebs
- Gleiche Anschlussmaße wie handelsübliche Lagerböcke - 1:1 Austausch möglich
- Gewichtseinsparung um bis zu 80 % im Vergleich zu handelsüblichen metallischen Lagerböcken mit gleichen Anschlussmaßen
- Einfache Montage
Sänk kostnaderna
- Kostengünstige für Spritzguss optimierte Bauform
- Kostenersparnis um bis zu 60 % im Vergleich zu handelsüblichen metallischen Lagerböcken mit gleichen Anschlussmaßen
- Keine Wartung notwendig
- Variables Design für alle Gewinde in Baugrößen Ø 6-12 mm durch Klemmringe ohne Gewinde
Bevis
- Diese Studie wurde aus Kundenwünschen entwickelt, ganz getreu dem Motto: kostengünstig, leicht und schmierfrei
- Sie haben Anregungen und Ideen zu dieser Studie oder wollen diese testen? Sprechen Sie uns an.
Ekologisk hållbarhet
- Schmierfreier Betrieb
- Ideal für Leichtbau
- igus® ist Investor der ersten Stunde bei Mura Technology und bringt das Chemical Recycling voran. Von Kunststoffmüll zu Rohöl in 20 Minuten: igus hydroprs
Lieferprogramm
Höchste Positioniergenauigkeit
| Art.-nr | A [mm] | H [mm] | h1 [mm] | lt [mm] | ts [mm] | d1 [mm] | E1 [mm] | max. stat. bärförmåga [N] | Vikt [g] |
|---|---|---|---|---|---|---|---|---|---|
| SLSP-S6-FL | 42 | 26 | 13 | 20 | 5,5 | 6 | 30 | 150 | 20 |
| SLSP-S8-FL | 52 | 34 | 17 | 23 | 6,6 | 8 | 38 | 150 | 35 |
| SLSP-S10-FL | 70 | 50 | 25 | 24 | 9,0 | 10 | 52 | 350 | 69 |
| SLSP-S12-FL | 70 | 50 | 25 | 24 | 9,0 | 12 | 52 | 350 | 76 |
Die neuen Größen der dryspin® Festlager Kunststoffspindellagerböcke im Überblick
Weitere wichtige Informationen:
Höhere Wirkungsgerade, längere Lebensdauer
Das kann die dryspin® Technologie
Die dryspin Steilgewinde-Technologie wurde 2013 eigenes von igus entwickelt und bietet im Gegensatz zu herkömmlichen Steilgewinden zahlreiche Vorteile. Aufgrund des flachen Flankenwinkels setzen sie die eingeleitete Kraft effizient in eine translatorische Bewegung um. Mit den auf Kunststoffmutter und Spindel abgestimmten Eigenschaften und Geometrien bietet dryspin hierdurch bei Steilgewinden eine noch höhere Lebensdauer und Effizienz. Mithilfe der abgerundeten Zahnflankengeometrie wird die Kontaktfläche zwischen Gewindespindel und -mutter reduziert und die Gewindesysteme laufen unter Belastung nahezu geräuscharm und vibrationsfrei.
Durch die größeren Abstände zwischen den einzelnen dryspin Gewindegängen erhöht sich der Anteil (Faktor 1,3) des tribologisch optimierten Polymeranteils in den Gewindegängen. Mehr verschleißfestes Material und ein höherer Wirkungsgrad sind entscheidend für eine bis zu Faktor 5 höhere Lebensdauer gegenüber herkömmlichen Steilgewinden.
Testa dryspin® tekniken själv
Mit Hilfe des kostenlosen Gewindemuster
Ein echtes Muster in den Händen zu halten ist wichtig, um einen umfassenden Eindruck zu bekommen. Dafür schicken wir Ihnen gerne ein Muster unserer dryspin Gewindetriebe zu.
Wir haben alle Eigenschaften und Vorteile der dryspin Gewindetechnik auf dem Muster für Sie zusammgefasst. Überzeugen Sie sich selbst und bei Fragen helfen unsere Experten Ihnen sehr gerne weiter.
