Kabelkedjesystem onlinekatalog - produkturval

Hitta en kabelkedja snabbt

Med bara två frågor om den E-kedja som passar

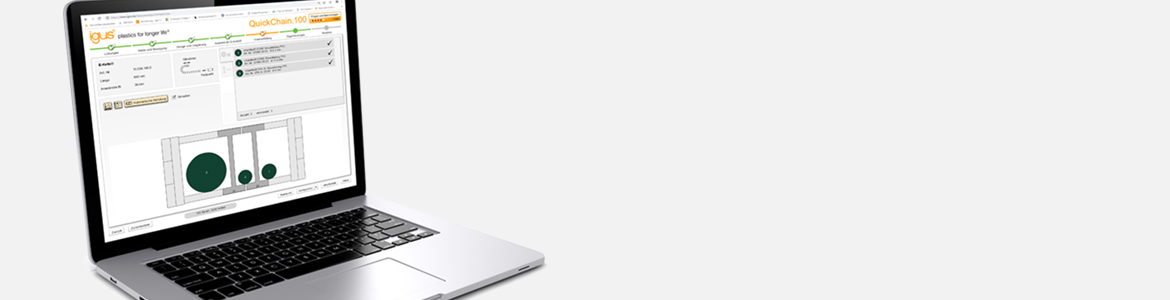

Med Produktfinder får du snabbt en överblick över alla kabelkedjor.

Genom att besvara endast två frågor får du en översikt över alla kabelkedjor kan passa dina behov. Om du vill, kan du optimera resultatet med ytterligare uppgifter om kabelkedjor.

Du kan även jämföra tekniska data för två eller flera e-kedjor med varandra. Om du inte är säker på vilken energikedja som passar, skicka oss då din förfrågan med ett musklick.

Förval efter typ av kabelkedja

Lättfyllda kabelkedjor till lågt pris, i 1 stycke och med "blixtlås"
Översikt triflex® R
EasyChain®
Enkel montering av kablar

Kabelkedjor till lågt pris, i ett stycke, fylls snabbt i inner- eller ytterradien.

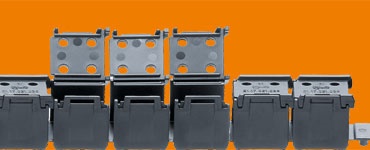

Översikt system E1
System E1
Kabelkedja i ett band

Modulärt band i ett stycke för enkla applikationer. Kostnadseffektiv lösning för höga stycketal.

Översikt Zipper
Zipper
"Blixtlås"-kabelkedja för snabb montering

Blixtsnabb öppning och stängning av små och medelstora kabelkedjor och energirör.

Översikt snapchain
SnapChain
Lättfylld kabelkedja till lågt pris

Montera kabelpaket snabbt i buntar. Billigt alternativ till dyra och arbetskrävande kabelfixeringar.

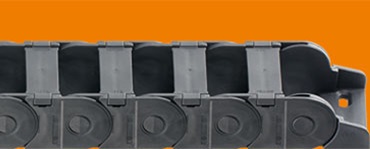

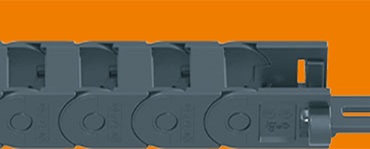

Mycket små, små och medelstora kabelkedjor, 1- och 2-delade
Översikt E2 micro
E2 micro
Kabelkedjor för små utrymmen

Kabelkedja i ett stycke - minsta storlekar, 5 till 15 mm innerhöjder, liten delning, lugn gång. kabelkedjan har låg vikt och ett kabelvänligt inre.

Översikt E2 mini
E2 mini
Små och medelstora storlekar på kedjor

En- och tvådelade kabelkedjor, 18 till 41mm innerhöjd, liten delning, lugn gång. Optimerat förhållande mellan vikt/stabilitet. Mångfaldiga inre avdelningar.

Översikt E2/000
E2/000
Tvådelade kabelkedjor - E2 standard kabelkedjor

Standard kabelkedjor, mellanstorlekar, 21 till 45mm innerhöjder. Kan fällas upp på båda sidorna, blixtsnabb montering. Mångsidig modulär inre avdelning.

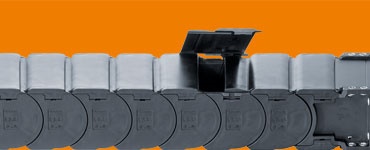

Kabelskydd vid spån och smuts - kabelrör för energitillförsel, 2-delade
Översikt E2 R100 kabelkedjor
E2 R100
Kabelrör - Spånskydd - Uppsvängbara lock

Kan svängas upp på ena sidan, mellanstorlekar. Mångsidig modulär inre avdelning på kabelkedja. Lättöppnade i inner- eller ytterradien.

Översikt E2 R kabelkedjor
E2 R
Kabelrör - Spånskydd - Mycket lugn gång

Avtagbara lock, mellanstorlekar. Mångsidig modulär inre avdelning.

Översikt RX rör
RX- energirör
Extremt spåntät

Ny typ av konstruktion: Rundad kontur, stort fyllnadsutrymme, även som "RBR" version med böjningsradie åt båda hållen.

Energikedje-standardsystemet för nästan alla applikationer - 4-delad

För en lång livslängd, hög stabilitet, monteringsvänlighet och modularitet. "Spara bort" många dyra extra komponenter med e-kedjesystemet E4.1. E4.1 - standarden för nästan alla användningsområden

Översikt E4.1
E4.1
Det jättestora E4 standard-energikedjesystemet

Nästan alla applikationer är möjliga med den här kabelkedjan. Innerhöjd från 21 mm till 80 mm. kabelkedjor och kabelrör som kan öppnas på båda sidor. Snabb montering, kabelvänlig design på kedjan.

E4.1 light System
E4.1 light
Högdynamisk energikedja

Hög stabilitet och lättåtkomlighet genom uppfällbara öppningsslåar. Innerhöjd från 38 mm till 48 mm. Låg vikt möjlig vid högre dynamik.

Översikt E4/00
E4/00
E4.1 föregångaren för långa förflyttningsvägar och applikationer vridna 90°

Jättestor, modulär byggsats. Innerhöjder på 21 till 204mm. kabelkedjor och kabelrör som kan öppnas på båda sidor. Mycket tillbehör, brett användningsområde.

Översikt E4/4
E4/4
Hög stabilitet "på sidan" - Mycket långa förflyttningsvägar

kabelkedjor och kabelrör som kan öppnas på båda sidor. Innerhöjder på 32 till 80mm. Särskilt lämpligt för "liggande på sidan" och förflyttningsvägar över 200 m.

Översikt E4/light
E4/light
Lätt, tyst, stabil samt lågt pris

kabelkedjor och kabelrör som kan öppnas på båda sidor. Innerhöjder på 56 till 112mm. Lätt och till lågt pris.

Tysta, vibrationsfria kabelkedjor med minimal nötning- 3- resp. 6-delade
Översikt system T3
System T3
Högflexibel, lågvibrerande kabelkedja "i ett band"

Extremt tyst gång t. o. m. 33 dB(A). Innerhöjd 29mm. Lågvibrerande, mycket lätt. För högdynamiska applikationer; lämplig för renrum.

Översikt system E3
System E3
Extremt tyst, för mycket små utrymmen

Extremt tyst gång t. o. m. 38 dB(A). Innerhöjder på 10 till 15mm. Lågvibrerande, slittålig. För högdynamiska applikationer; lämplig för renrum.

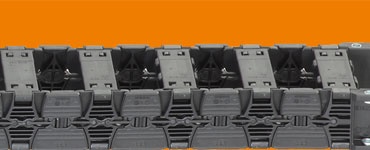

Översikt system E6
System E6
Extremt tysta

Extremt tyst gång t. o. m. 46 dB(A). Lågvibrerande, höga hastig-
heter/accelerationer, nötningstålig; lämplig för renrum. Kan öppnas på båda sidor, även som kabelrör.

Översikt system E6.1
energy chains E6.1
Light version

Serie E6.1 kombinerar alla fördelarna hos E6, t.ex. dess stabilitet och lämplighet för renrum, med lägre vikt och en ännu lugnare gång vid högre maximala hastigheter.

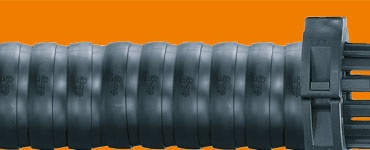

kabelkedjor för 3-dimensionella och cirkelformade rörelser, bland annat speciellt för robotapplikationer
Översikt triflex® R
triflex® R
3D-kabelkedja speciellt för robotapplikationer

Tre kabelkedjevarianter: sluten, lättfylld eller som light-version. Första valet för fleraxliga industrirobotar.

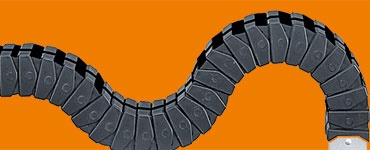

Översikt Easy triflex®
Easy triflex®
kabelkedjor för 2D- och 3D-rörelser

Sluten eller enkel att fylla. Modulärt system för komplex rörelse. Kombination av 1-, 2- och 3-axligt manövrerade kedjelänkar möjlig.

Översikt triflex® R
triflex®
För 2D- och 3D-rörelser - sluten

Sluten eller enkel att fylla. Modulärt system för komplex rörelse. Kombination av 1-, 2- och 3-axligt manövrerade kedjelänkar möjlig.

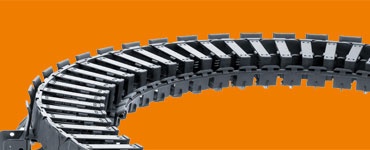

Produktöversikt twisterchain kabelkedja
twisterchain new
För cirkelformade & spiralförmade rörelser

Ny generation kabelkedjor för cirkelformade rörelser upp till 540° och mer. Högre stabilitet och mer extralast möjlig.

Översikt twisterchain
twisterchain
För cirkelformade & spiralförmade rörelser

kabelkedjor för cirkelformade rörelser t. o. m. 540°. Snabbare kabelbyte. Modulär konstruktion - variabla bredder.

twisterband
twisterband
Vridrörelser t. o. m. 7000°

TwisterBand: nya storlekar vridningar från 7000° och ännu mer möjliga. Kompakt, modulär, kostnadseffektiv

twisterband HD
twisterband HD
Stabil bult-/krokförbindelse

TwisterBand HD: stabil bult-/krokförbindelse för hög belastning och lång livslängd

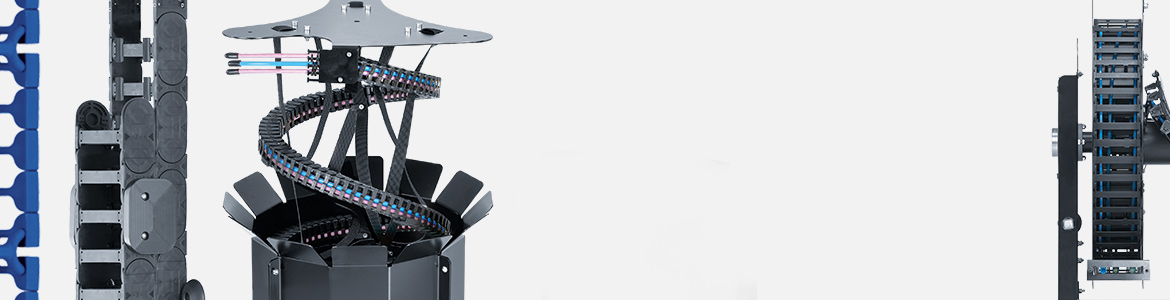

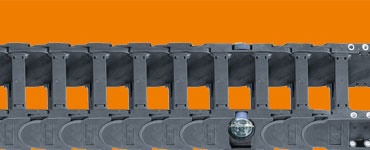

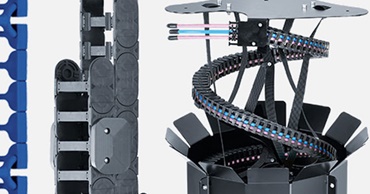

Lösningar för långa förflyttningsvägar och speciallösningar
Översikt Rullar E-kedja
Rullar E-kedja Serie
Rullar istället för att glida, energieffektiv

Långa förflyttningsvägar och extrem förflyttningshastighet vid kabellaster t. o. m. 50kg/m. Finns som kabelkedja med tvärslåar i varje länk eller som slutet kabelrör.

System P4
System P4
Profil-rullkedja, energieffektiv

Tyst, nötningstålig, underhållsfri kabelkedja. För långa förflyttningsvägar från 600m och uppåt, mycket höga fyllnadsvikter och hastigheter.

Översikt autoglide serie
AUTO-GLIDE serier
Speciallösningar för långa förflyttningsvägar

Kombination av AUTO-GLIDE och kabelkedjan easy chain®, system E2/000 samt system E4.1.

AX
AX e-kedjeserier
Specialkedja för applikationer med fint damm

Stopp på utsidan förhindrar att damm ansamlas. Alla befintliga bredder kan kombineras.

LBT flizz®
LBT flizz®
Plast-kabelkanal med kåpa

Höga hastigheter och accelerationer. Förflyttningsvägar t.o. m. 120 m, åkhastig-
heter t. o. m. 8 m/s.

Basic flizz®
Basic flizz®
Skydd mot väderlek och smuts

Kostnadseffektiv, sluten komplett lösning för långa vägar, t.ex. reningsverk.

Micro flizz®
System Micro flizz®
Säker tillförsel av energi, data och luft.

Kompakt, kostnadsbesparande kabelkedja. Platsbesparande komplett system för säker tillförsel av energi, data och luft.

Guidelok horisontell
Guidelok horisontell
Överpartstyrning för långa förflyttningsvägar t.o. m. 50 m, ostöttat

Obehindrad körning: Inga spån kan fastna mellan glidytorna i kabelkedjans över- och underpart.

Guidelok slimline „F“
Guidelok slimline „F“
upp till 7 m/s och 10 m/s 2

Säker vertikal dragning av kabelkedjor för mycket snabba staplingskranar.

Guidelok slimline „F“
Guidefast
Mycket korta monteringstider

guidefast styrrännor monteras på sidan. Enkel montering tack vare ett litet antal olika delar.

ESD & ATEX
ESD & ATEX
Statisk laddning undviks

Öppningsbara kabelkedjor med monteringsfästen och inre avdelning i ESD- och Atex-utförande lagerförs

c-chain
c-chain®
Kontinuerligt cirkulerande energitillförsel

c-chain möjliggör en kontinuerligt cirkulerande energitillförsel bestående av standardiserade modulära delar.

Översikt e-spool
e-spool
Multi-energi-spole

Alternativet till en kabeltrumma - kabelvänlig och säker dragning av olika medier.

magsnap
magsnap

Magnetiska öppningsslåar magsnap – platssparande, ingen ränna behövs

Liftband för vertikala applikationer
liftband
Vertikala applikationer t.o.m. 13 m

Ett alternativ till sicksack-lösningen - lättare och mindre platsåtgång

FTA svävande medbringare
FTA
Svävande medbringare

Utjämnar parallellitetsfel vid långa förflyttningsvägar.

PPDS basic
PPDS
Push Pull Force Detection System

Drag-/skjuvkraftsberäkning som säkerhetsstandard.

Offshore e-kedja
Offshore energikedja
Energimatning för havsbotten

HeavyDuty energimatning under vatten

RTG-koppling
RTG-koppling e-rover
Automatisk hopkoppling av e-kedjor

igus® e-rover-koppling för E-RTG

e-cord micro
e-cord micro
för kapillärslangar

Säker och flexibel dragning av mycket små slangar < Ø 1 mm

Monteringsverktyg
Monteringsverktyg
för "storanvändare"

Enkelt verktyg - stor nytta: monteringsverktyg för "storanvändare"

Översikt "Classic" serier
"Classic" serier
och igus® speciallösningar

Även äldre kabelkedjor är tillgängliga på lång sikt. För nya konstruktioner rekommenderar vi motsvarande nya kabelkedjor av samma konstruktion.

Styrrännor
Styrrännesystem för kabelkedjor
Långa förflyttningsvägar glidande

Från den lätta och universellt användbara "Super-alu-styrrännan" till den enkla insticksrännan till lågt pris.

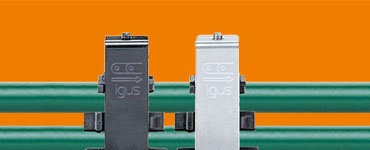

Dragavlastningar
Dragavlastningar

Bygelklämmor dragavlastningar, dragavlastningskammar och modulärt monteringsbara dragavlastningar.

Programöversikt chainflex® kablar
chainflex® kablar

Specialkablar för kabelkedjor - testade, testade, testade.
Över 950 kablar lagerförs, leverans inom 24h eller samma dag. Inget pristillägg för små mängder, inga kapkostnader.

kabelkedjor - Din automations navelsträng

igus® E-kedjesystem är den moderna maskinens navelsträng. Energikedjor resp. släpkedjor svarar för tillförsel av energi, data och pulser och är därför ständigt i rörelse. Vi erbjuder samtliga komponenter - e-kedjor, specialkablar, kontaktdon, allt slags tillbehör - enskilt eller som system. Med över 100 000 lagerförda produkter har igus® dessutom världens största sortiment och står för en perfekt funktion.

Med vår energikedjekatalog kan du med bara några klick sammanställa en kedja inklusive inre avdelning med kabel. För valet av passande energikedja har du tillgång till produktöversikten eller olika urvalshjälpmedel.
