Tillståndsövervakningssystem med smarta sensorer för maskindatainsamling

Eliminera oplanerade stilleståndstider.
Öka maskinens tillgänglighet.
Med smarta plastmaterial.

"Förtroende är bra, kontroll är bättre" - denna mening beskriver på ett träffande sätt tillståndsövervakning med igus smart plastics. Med dessa intelligenta lösningar behåller du full kontroll över dina system. igus smarta plaster kombinerar högpresterande plaster med innovativ sensorteknik för att skapa lösningar som gör tillståndsövervakning enkel och effektiv.

Tillståndsövervakningssystemet i.Sense består av flera perfekt harmoniserade komponenter. Den erbjuder olika sensorer som övervakar mekaniska faktorer som drag- och skjuvkrafter eller elektriska parametrar som kabelkvalitet, beroende på applikation. Sensorerna mäter kontinuerligt tillståndet hos dina igus-produkter och överför de registrerade uppgifterna till en i.Sense-modul i styrskåpet.

Modulen analyserar sensordata och utlöser uppföljningsåtgärder efter behov. Detta kan inkludera integrering i PLC-maskinstyrningen eller tillhandahållande av mätvärden i en online-instrumentpanel för platsoberoende övervakning. Detta ger dig exakt information om statusen för dina systemkomponenter i realtid.

Tillståndsövervakning skapar grunden för tillståndsbaserat underhåll och optimerar processerna i den smarta fabriken. Med i.Sense-system och igus smarta plaster är du inte bara på den säkra sidan, utan minskar också kostnaderna på ett hållbart sätt och ökar systemets tillgänglighet.

Fördelarna med ett intelligent system för tillståndsövervakning:

▲ Tech up

Ökad maskintillgänglighet och förväntad livslängd för produkterna
Direkt inmatning i PLC-maskinstyrsystemet för omedelbar åtgärd.
Bättre felanalys tack vare maskindatainsamling i realtid
Enkel integrering i industri 4.0- / Smart Factory-koncept

▼ Cost down

Undvikande av oplanerade driftstopp eller maskinbortfall
Sänk underhållskostnaderna med hjälp av tidiga varningar
Genomförande av tillståndsbaserat underhåll

Lär känna i.Sense-produkterna i en livesession

Condition Monitoring - Var hittar jag vad på den här sidan?

Vilka komponenter används i ett system för tillståndsövervakning? ▼

Hur fungerar smart systemövervakning med i.Sense som tillståndsövervakningssystem? ▼

När behöver jag ett system för tillståndsövervakning? ▼

Vilka system för tillståndsövervakning för energikedjor finns tillgängliga från igus? ▼

Vilka system för tillståndsövervakning av kablar finns tillgängliga från igus? ▼

Vilka exempel på tillståndsövervakning finns det i praktiken? ▼

Var kan jag hitta mer information? ▼

Tillståndsövervakning - frågor och svar:

Med tillståndsövervakning avses regelbunden eller kontinuerlig registrering eller övervakning av en maskins tillstånd (särskilt när det gäller roterande komponenter eller rörliga applikationer), system eller process.

System för tillståndsövervakning (eller Condition Monitoring System) är avgörande för att förstå maskiners beteende och är en viktig komponent för systemens tillförlitlighet.

De mest framgångsrika exemplen visar på följande fördelar: Maximerad produktion, ökad livslängd & Minskade underhållskostnader.

Ja, med den smarta tillståndsövervakningssensorn i.Sense EC.W kan du kontinuerligt övervaka tillståndet och den beräknade återstående livslängden för ditt energihanteringssystem för bara några hundra euro. kan visas.

För tillståndsövervakning krävs olika sensorer eller tillgång till befintliga datakällor i systemet. Detta gör att både mekaniska och elektriska faktorer samt externa miljöparametrar kan registreras. All maskindata samlas i en gateway/edge-enhet, t.ex. i.Sense-modulen, analyseras och förbereds för vidare distribution eller visning på instrumentpanelen.

Alla signaler från de enskilda komponenterna för tillståndsövervakning skapar den nödvändiga datagrunden för förebyggande underhållskoncept, även kallat prediktivt underhåll. På igus sammanfattas allt som rör förebyggande underhåll under begreppet i.Cee ("see" = I see ahead).

Teknik och komponenter för tillståndsövervakning från i.Sense i detalj:

Samla in data – utvärdera data – distribuera data

Sensorer för tillståndsövervakningssystem

i.Sense sensorer
Sensorer för tillståndsövervakning från i.Sense används för permanent övervakning av driftstatus för rörliga komponenter. De kan fylla olika funktioner beroende på användningsområde. I energikedjor kan du övervaka drag- och tryckkrafterna (i.Sense EC.P) och identifiera kedjebrott i ett tidigt skede (i.Sense EC.B).

Med styrda chainflex-kablar kan sensortekniken från smart plastics användas för att övervaka dragkrafterna på kablarna (i.Sense CF.P), mäta kabelkvaliteten (i.Sense CF.Q) och dataöverföringshastigheten (i.Sense CF.D). Alla i. Sense-sensorer för tillståndsövervakning kan också integreras i energikedjan vid ett senare tillfälle.

Ta reda på mer om i.Sense-sensorerna ▼

Modul för utvärdering av tillståndsövervakningssystem

i.Sense utvärderingsmodul
All sensordata som levereras kan analyseras under drift med hjälp av i. Sense Module II som är monterad i styrskåpet. Vid aktiv felhantering identifieras rörelseavvikelser och skickas direkt till användar-/maskinstyrningen, t.ex. Siemens PLC.

Med den senaste generationen kan upp till fyra sensorer för tillståndsövervakning anslutas till en enda styrskåpsmodul samtidigt, vilket innebär betydande utrymmes- och kostnadsbesparingar. Den nya modulen erbjuder också en mängd typiska Industri 4.0-användningsfall som fjärrmöte via WLAN eller SMS eller en SMS / e-postlarmfunktion.

Ta reda på mer om utvärderingsmodulen

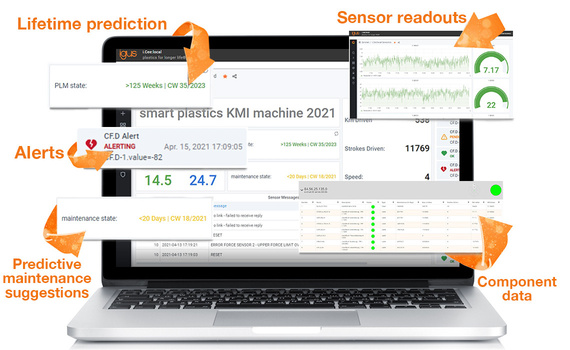

Online-instrumentpanel för tillståndsövervakning

i.Sense-anslutning
Förutom direkt integrering i PLC-systemstyrningen för att förhindra total maskinavbrott i en nödsituation, erbjuder i.Sense-modulen även andra nätverksalternativ. Ett platsoberoende larm kan realiseras via SMS-modulen (tillval). Registrerade sensordata kan visas i en instrumentpanel online.

Instrumentpanelen för tillståndsövervakning visualiserar den återstående livslängden för de smarta komponenterna online eller lokalt med en snabb överblick. Dessutom visas den aktuella statusen i färg med en trafikljuskod. Detta ger omedelbart en tydlig bild av systemets skick och gör det möjligt att planera förebyggande underhållsintervall.

Läs mer om instrumentpanelen

Hur fungerar smart systemövervakning med i.Sense som tillståndsövervakningssystem?

Wie funktioniert Condition Monitoring mit i.Sense? Das Video zeigt die Möglichkeiten kurz und prägnant auf!

När behöver jag ett smart system för tillståndsövervakning av energikedjor?

Ett smart system för tillståndsövervakning av energikedjor krävs när ...

...regelbundet underhållsarbete kräver ett fullständigt produktionsstopp.

...rörelseavvikelser inte kan upptäckas av människor i tid.

...system eller maskiner måste övervakas ofta eller permanent...

...kabelbärarnas färdvägar är svårtillgängliga eller synliga...

...underhållsarbete utgör en hälso- eller säkerhetsrisk...

...underhållskostnaderna ska sänkas och drifttiderna förlängas...

System för tillståndsövervakning av energikedjor:

Tillståndsövervakningssystem i.Sense EC.P

Drag-/tryckkraftsövervakning av e-kedjor med i.Sense EC.P

Mäter drag- och tryckkraften hos e-chain
Rekommenderar frånkoppling av anläggningen när en kraftgräns överskrids

Till produktsidan i.Sense EC.P

Tillståndsövervakningssystem i.Sense EC.B

Brottdetektering på e-kedjor med i.Sense EC.B

Detekterar kedjebrott i ett tidigt skede
Förhindrar överbelastning och påföljande driftstopp

Till produktsidan i.Sense EC.B

Low-cost tillståndsövervakning med i.Sense EC.W

Realtidsövervakning av kedjans tillstånd
Direkt, kabelbunden anslutning till maskinens styrsystem

Till produktsidan i.Sense EC.W

System för tillståndsövervakning av rörledningar:

Tillståndsövervakningssystem i.Sense CF.P

Dragkraftsövervakning av kablar med i.Sense CF.P

Mäter krafterna direkt vid dragavlastningen
Vid för höga krafter utlöses maskinstopp via NC-kontakt

Till produktsidan i.Sense CF.P

Tillståndsövervakningssystem i.Sense CF.Q

Övervakning av kabelkvaliteten med i.Sense CF.Q

Mäter kvaliteten på kabelledare
Ger en signal i händelse av ett ledarbrott eller, om så önskas, stoppar anläggningen via en NC-kontakt

Till produktsidan i.Sense CF.Q

Tillståndsövervakningssystem i.Sense CF.D

Övervakning av dataöverföringen med i.Sense CF.D

Integrerad i kabeln, mätkabel krävs inte
Paketförluster detekteras i tid
Larm via NC-kontakt (normalt sluten) eller nätverk

Till produktsidan i.Sense CF.D

Exempel på tillståndsövervakning med igus:

"Maximal säkerhet"

Tillståndsövervakningssystem i gantry-portalen

"Tack vare den digitala tillståndsövervakningen och nätverksanslutningen av systemet och produkterna är det möjligt att kontinuerligt registrera komponenternas skick och rapportera i förväg så snart en reparation eller ett utbyte krävs."

Daniel Bangerter, chef för kundtjänst på Güdel Deutschland GmbH

Güdel Tyskland GmbH

Kundapplikationer över hela världen

Översikt över tillståndsövervakningsexempel

Oavsett om det gäller internationell biltillverkning, den globala kranindustrin eller regionala avloppsreningsverk: i.Sense-system för tillståndsövervakning används framgångsrikt överallt där underhållskostnader kan sparas och maskinstopp förhindras.

Den här vägen till en översikt över applikationerna

Ytterligare exempel på tillståndsövervakning i praktiken:

AOS GmbH

CFL SE

GHD Maschinenbau GmbH

Mercedes-Benz Group

Ytterligare information för nedladdning:

Robusta och smarta - hur nätverksanslutna energikedjor förbättrar STS-kranar i Rotterdams hamn

Denna fallstudie beskriver tydligt hur EMO B.V. kunde uppnå en körsträcka på över 375.000 km på sina STS-kranar med igus-kedjor för kranar®.

Till PDF-nedladdningen

Översikt över smart plastics

Inblick i hela produktportföljen för industri 4.0

I den här broschyren hittar du omfattande information om tillståndsövervakning (i.Sense) och förebyggande underhåll samt applikationsexempel, dataflöde i moderna koncept för smarta fabriker och mycket mer.

Ladda ner broschyren om smart plastics
