iglidur® A290 - materialdata

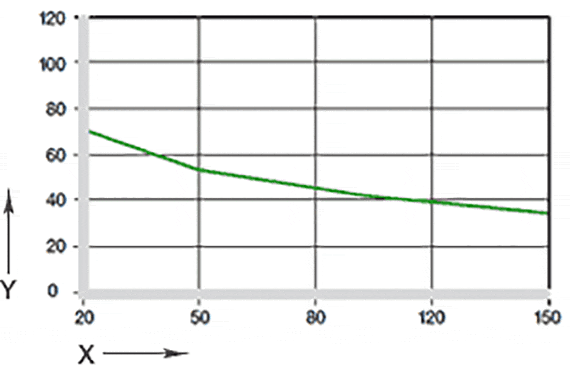

Bild. 02: Maximalt rekommenderat yttryck beroende av temperaturen (70 MPa vid +20 °C)

X = temperatur [°C]
Y = belastningar [MPa]

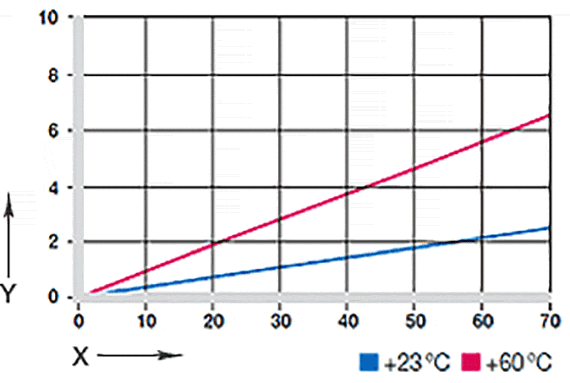

Bild 03: Deformering under belastning och temperaturer

X = belastningar [MPa]
Y = deformeringen [%]

Mekaniska egenskaper

Det maximalt rekommenderade yttrycket utgör en mekanisk materialparameter. Slutsatser om tribologin kan inte dras. Med stigande temperaturer avtar tryckhållfastheten hos iglidur® A290 glidlager. Bild 02 förtydligar det sammanhanget.

Vid denna belastning är deformationen endast ca 2,5 % i rumstemperatur. En plastisk deformering behöver upp till den belastningen inte åtgärdas. Men den är beroende av belastningstiden. Bild 03 visar den elastiska deformeringen av iglidur® A290 vid radiella belastningar.

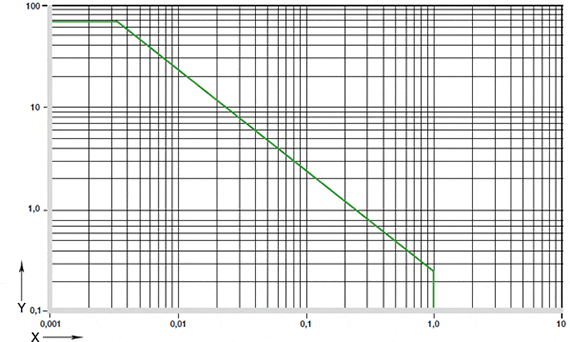

m/s	roterande	oscillerande	linjär
kontinuerlig	1	0,7	3
kortfristigt	2	1,4	4

Tabell 02: Maximala glidhastigheter

Tillåtna glidhastigheter

iglidur® A290 lämpar sig för låga glidhastigheter. På grund av den relativt höga friktionen vid låg belastning blir iglidur® A290 glidlager varmare än andra lager. Friktionen stiger mera med höga hastigheter.

iglidur® A290	användningstemperatur
nedre	- 40 °C
övre, långfristigt	+ 140 °C
övre, kortfristigt	+ 180 °C
Säkra dessutom axiellt fr.o.m.	+110 °C

Tabell 03: Temperaturgränser för iglidur® A290

temperaturer

Med stigande temperaturer avtar tryckhållfastheten hos iglidur® A290 glidlager. Bild 02 förtydligar detta sammanhang. De i lagersystem härskande temperaturerna påverkar också lagernötningen. När temperaturen stiger, ökar nötningen, detta gäller i synnerhet från +120 °C. Vid temperaturer över +110 °C behövs en extra säkring.

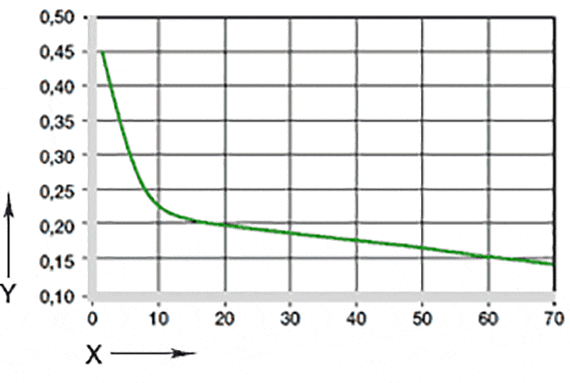

Bild 04: Friktionskoefficienter beroende av glidhastigheten, p = 0,75 MPa

X = glidhastighet [m/s]
Y = friktionskoefficient μ

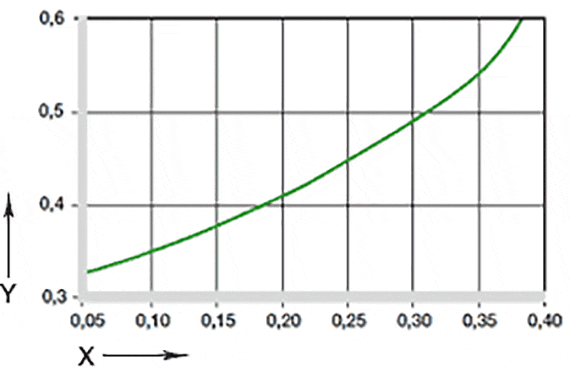

Bild 05: Friktionskoefficienter beroende av belastningen, v = 0,01 m/s

X = belastningen [MPa]
Y = friktionskoefficient μ

Friktion och nötning

Friktionskoefficienten och nötningsbeständigheten förändras med ökande belastning och glidhastighet (bild 04 och 05).

iglidur® A290	torrt	fett	olja	vatten
friktionskoefficient µ	0,13 - 0,40	0,09	0,04	0,04

Tabell 04: Friktionskoefficienter för iglidur® A290 mot stål (Ra = 1 μm, 50 HRC)

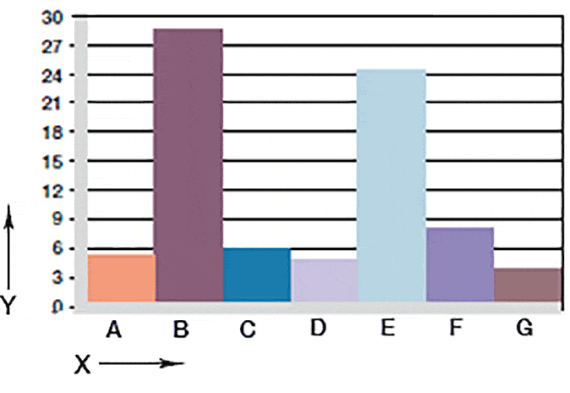

Bild 06: Slitage, roterande applikation med olika axelmaterial, p = 1 MPa, v = 0,3 m/s

X = axelmaterial
Y = förslitning [μm/km]

A = Alu, hårdanodiserat
B = automatstål
C = Cf53
D = Cf53, hårdförkromade
E = St37
F = V2A
G = X90

axelmaterial

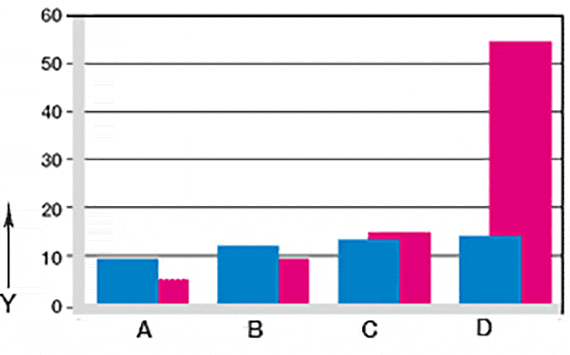

Bild 06 och 07 visar ett utdrag ur resultaten av tester med olika axelmaterial som har genomförts med glidlager av iglidur® A290. De jämfört med iglidur® A200 förbättrade tribologiska egenskaperna hos iglidur® A290 avspeglar sig också i nötningsvärdena. Vid låg belastning är skillnaderna i nötningsbeständigheten mycket utpräglad vid kombinationer av iglidur® A290 med olika axelmaterial.

medium	Beständighet
Alkoholer	+ till 0
Kolväten	+
fett, olja, inte additivt	+
Drivmedel	+
utspädda syror	0 till -
Starka syror	-
utspädda alkalier	+
starka alkalier	+ till 0

+ beständigt      0 begränsat beständigt      - ej beständigt
Alla uppgifter i rumstemperatur [20 °C]
Tabell 05: Kemikaliebeständighet hos iglidur® A290

Elektriska egenskaper

specifikt genomgångsmotstånd	> 1011 Ωcm
Ytmotstånd	> 1011 Ω

Kemikaliebeständighet

iglidur® A290 glidlager har en god beständighet mot kemikalier. De är beständiga mot de flesta smörjmedel. De flesta svaga organiska och oorganiska syror angriper inte iglidur® A290.


Radioaktiva strålar

iglidur® A290 glidlager är strålingsbeständiga upp till en strålningsintensitet av 3 x 10² Gy.

UV-beständighet

iglidur® A290 glidlager är beständiga mot UV-strålning men de tribologiska egenskaperna försämras.

Vakuum

I vakuum kan iglidur® A290 glidlager på grund av fuktighetsabsorption bara begränsat användas.

Elektriska egenskaper

iglidur® A290 glidlager är elektrisk isolerande.

Maximal fuktupptagning
vid +23 °C/50 % RF	1,7 vikt.-%
max. vattenabsorption	7,3 vikt.-%

Tabell 06: Fuktupptagning hos iglidur® A290

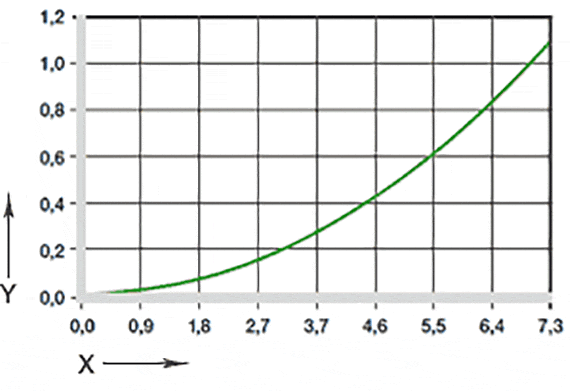

Bild 10: Fuktupptagningens inverkan

X = fuktighetsabsorption [Vikt-%]
Y = Reducering inner-Ø [%]

fuktighetsabsorption

Fuktupptagningen hos iglidur® A290 glidlager är ca 1,7 % i normalt klimat. Mättnadsgränsen i vatten ligger på 7,3 %, en nackdel som man måste ta hänsyn till vid användning i fuktig eller våt miljö.

Diameter d1 [mm]	Axel h9 [mm]	iglidur® A290 D11 [mm]	Kåpa H7 [mm]
till 3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 bis 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 bis 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 bis 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 bis 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 till 50	0 - 0,062	+0,080 +0,240	0 +0,025
> 50 bis 80	0 - 0,074	+0,100 +0,290	0 +0,030

Tabell 07: Viktiga toleranser för iglidur® A290 glidlager enligt ISO 3547-1 efter inpressning

Monteringstoleranser

iglidur® A290 glidlager är standardlager för axlar med h-tolerans (minst h9 rekommenderas). Lagren är konstruerade för inpressning i en hållare med tolerans H7. Efter montering i ett hål med nominellt mått H7 antar lagrets innerdiameter automatiskt toleransen D11.
